Реле времени ВЛ-173 … ВЛ-179

Реле ВЛ-173 … ВЛ-179 представляют собой устройства, используемые для коммутации электрических цепей, обеспечивающих питание систем защиты, автоматизации и управления работой различного промышленного оборудования. Коммутация электроцепей происходит по истечению определенного временного интервала, который выставляется с помощью задатчика времени.

Конструкционная реализация реле

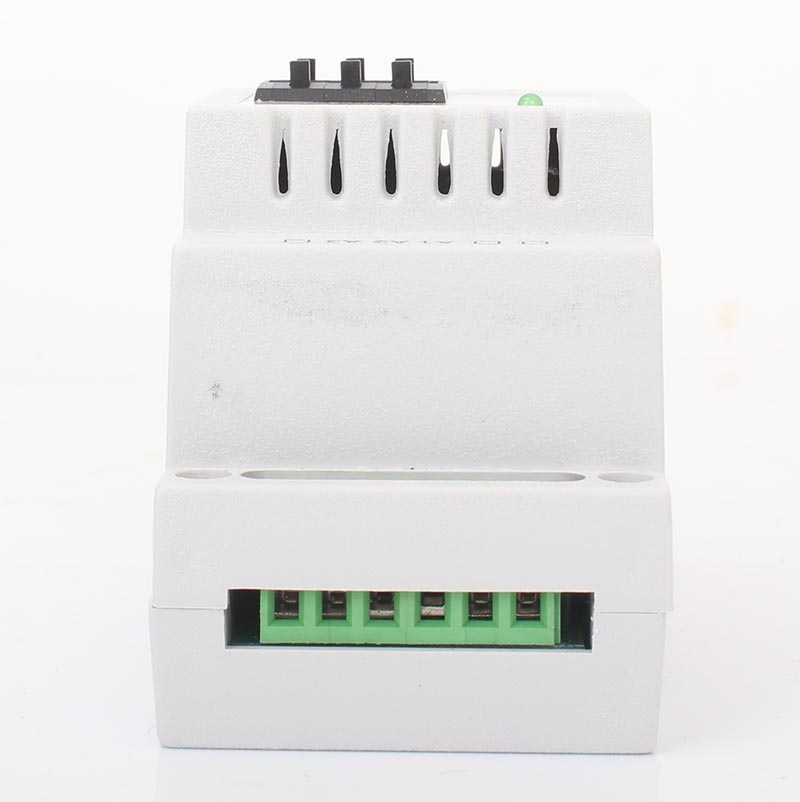

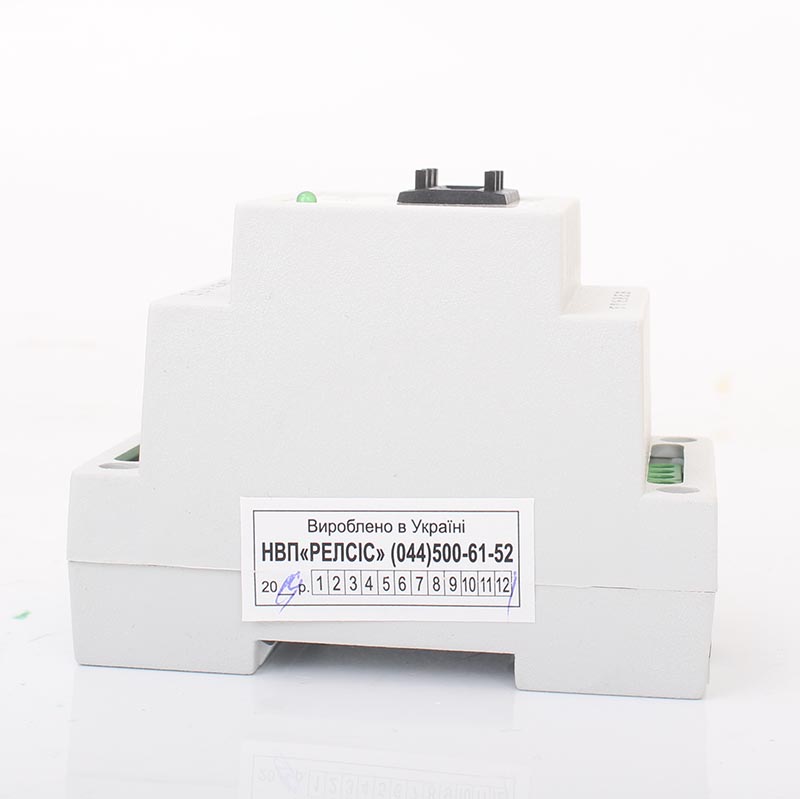

Предложенные реле построены на основе печатных плат, которые заключены в унифицированный модульный корпус. Такая конструкция устройства предусматривает выступающий монтаж устройства с передним присоединением токоподводящих проводников, фиксируемых винтовыми зажимами. Для монтажа реле в рабочей зоне используется монтажная рейка DIN-35.

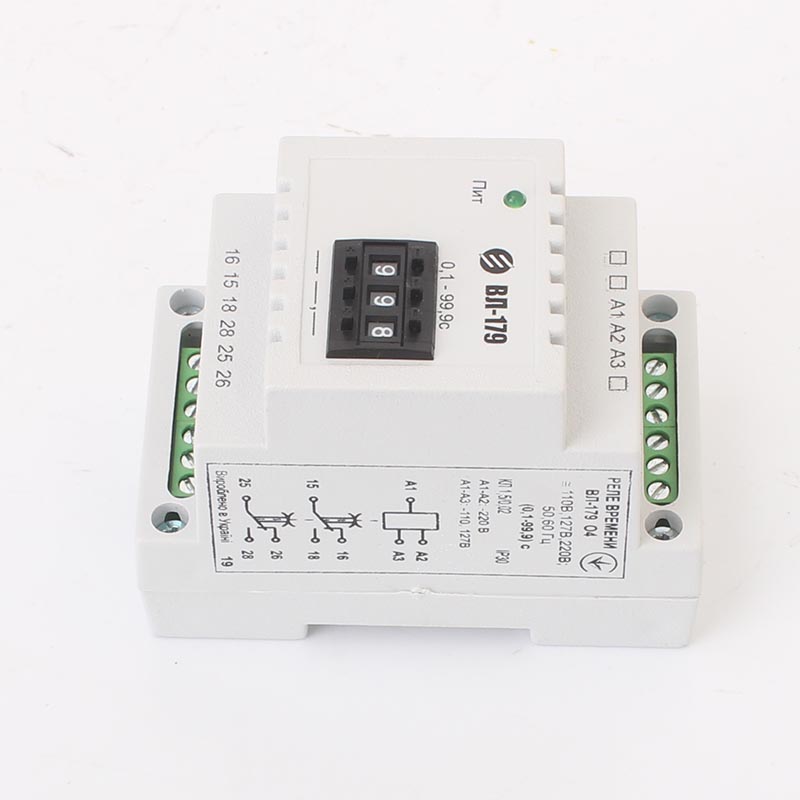

Чтобы установить временную уставку на передней панели реле имеются соответствующие декадные переключатели уставок и переключатели диапазонов.

Работа реле времени

Для функционирования релейных устройств применяется переменное или постоянное напряжение с номинальными значениями от 24 до 220 В. В зависимости о модификации реле они могут иметь одно или два выходных реле. Их срабатывание происходит после истечения временной уставки. Начало отсчета времени может осуществляться в момент подачи напряжения на релейную систему или в момент отключения подачи питания. После окончания временной уставки и срабатывания выходного релейного механизма ВЛ-реле возвращается в исходное положение и будет готово к новому циклу работы. Время на возврат системы в начальную стадию составляет 0,2 сек, а для готовности к повторному использованию –  0,3 сек.

В качестве основных контактов в реле могут использоваться контакты замыкающего или размыкающего типа.

Возможное питающее напряжение:

~/=110 В или ~ 220 В;

~/=24…220 В

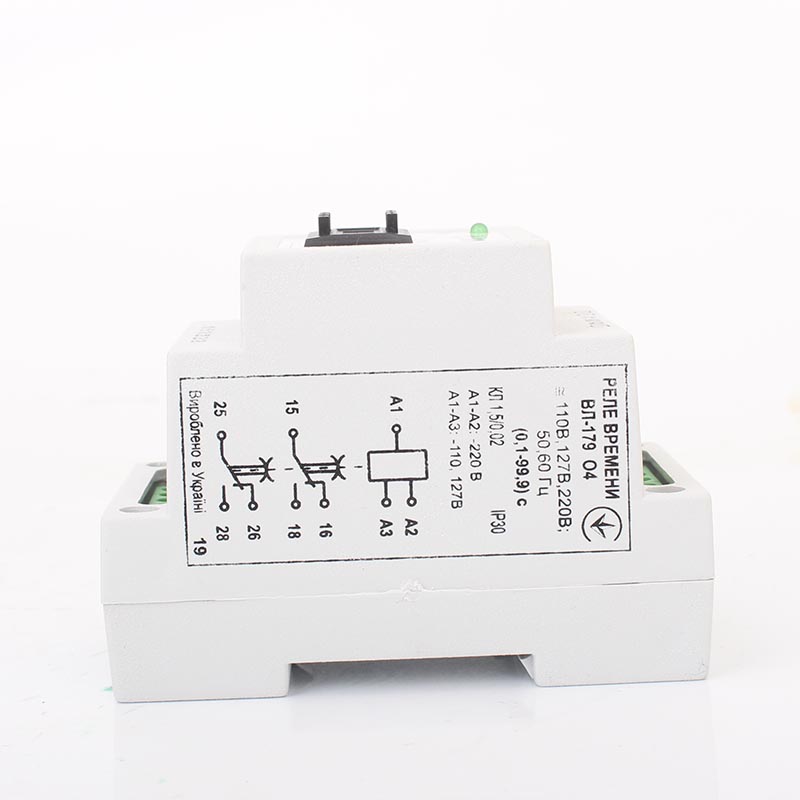

для модификации -179 – ~/=110 В или ~ 127, 220 В

Поддерживаемые интервалы уставок:

0,1 сек до 99 час

для модификации -179 – 0...99,9 сек

Число и вид имеющихся контактов:

2 контакта переключающего типа;

для модификации по 1-му замыкающему, размыкающему и переключающему

Максимально поддерживаемый продолжительный ток через рабочие контакты:

не больше 4 А

Значение временного интервала возврата и готовности к повторному использованию:

0,2 сек и 0,3 сек

Наименьшее значение тока коммутации:

не меньше 0,01 А

Показатель механической износоустойчивости:

30·106 циклов

Значение рабочей мощности:

не больше 6,5 Вт

Вес временного реле:

примерно 0,3 кг

  • Реле ВЛ-173,
  • Реле ВЛ-174,
  • Реле ВЛ-175,
  • Реле ВЛ-176,
  • Реле ВЛ-177,
  • реле ВЛ-178,
  • реле ВЛ-179
