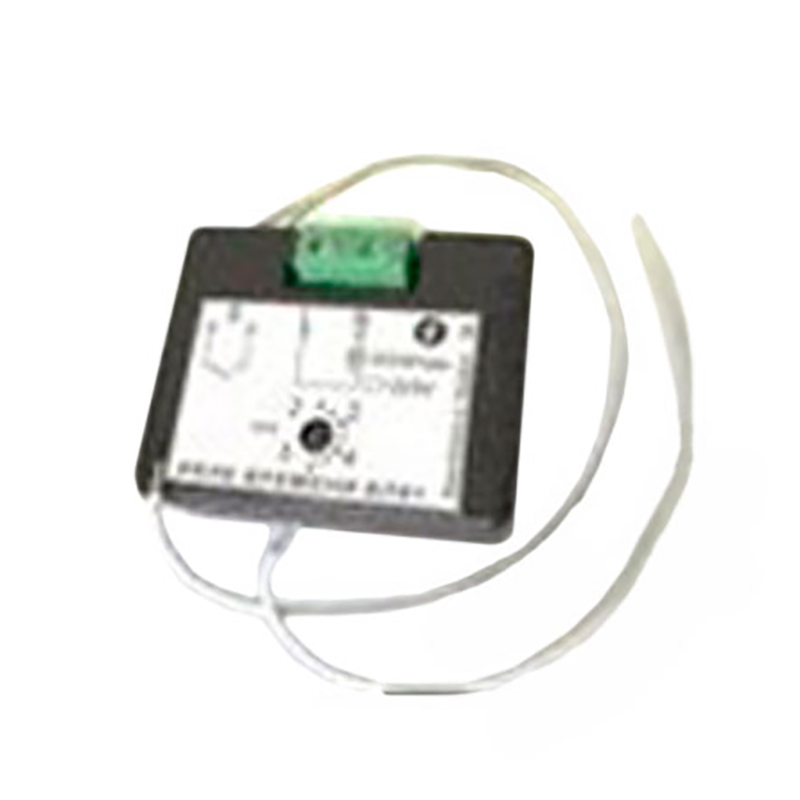

Реле ВЛ-61

No votes yet
Категория:
Документация:

Реле ВЛ-61 относится к классу регулирующих систем, обеспечивающих управление бытовым освещением. Предложенное устройство представляет собой специальный выключающий таймер, который обеспечивает отключение подачи питания к осветительным устройствам через определенный промежуток времени, который задается специальной временной уставкой.

Величину временной задержки указывает заказчик при формировании заказа на таймер. Заказанная уставка будет выставлена в процессе производства устройства и потребителем меняться не может.

Функциональное предназначение ВЛ-61

Предложенное реле предназначается для использования совместно с системами бытового освещения. Устройство позволяет отключать освещение через определенный промежуток времени и предназначено для использования совместно с лампами накаливания. Применение подобного рода релейных систем позволит экономно использовать электрическую энергию и исключать работу осветителей без надобности. В основном устанавливаются такие системы в тамбурах, на лестничных площадках и в других местах, где требуется выполнить освещение только на протяжении определенного времени.

Конструкционные особенности и использование таймера-реле

Предложенные реле выполнены в виде прибора, элементы которого расположены на печатной плате. Для установки реле в рабочем месте потребуется сделать небольшое углубление. Установка реле осуществляется под кнопкой включения освещения или под выключателем. Освещение включается посредством кнопки или выключателя, при срабатывании которых запускается таймер устройства ВЛ-61. По истечении временной уставки, задаваемой в процессе производства реле, произойдет его срабатывание, и питание от системы питания будет отключено. Это произойдет независимо от того в каком положении находится выключатель или кнопка включении. Чтобы освещение включить повторно придется в ручном режиме выключить выключатель или кнопку и снова их включить.

Диапазон устанавливаемого времени:

Выставляется под заказ

Поддерживаемая регулировка времени:

плавная

Максимально поддерживаемая коммутационная мощность:

0,3 кВт

Величина коммутационного напряжения и тока:

250 В и 1,2 А

Значение питающего напряжения:

220 В (переменный ток, 50 Гц)

Габаритные размеры:

51х41х22 мм

Вес устройства:

30 грамм
