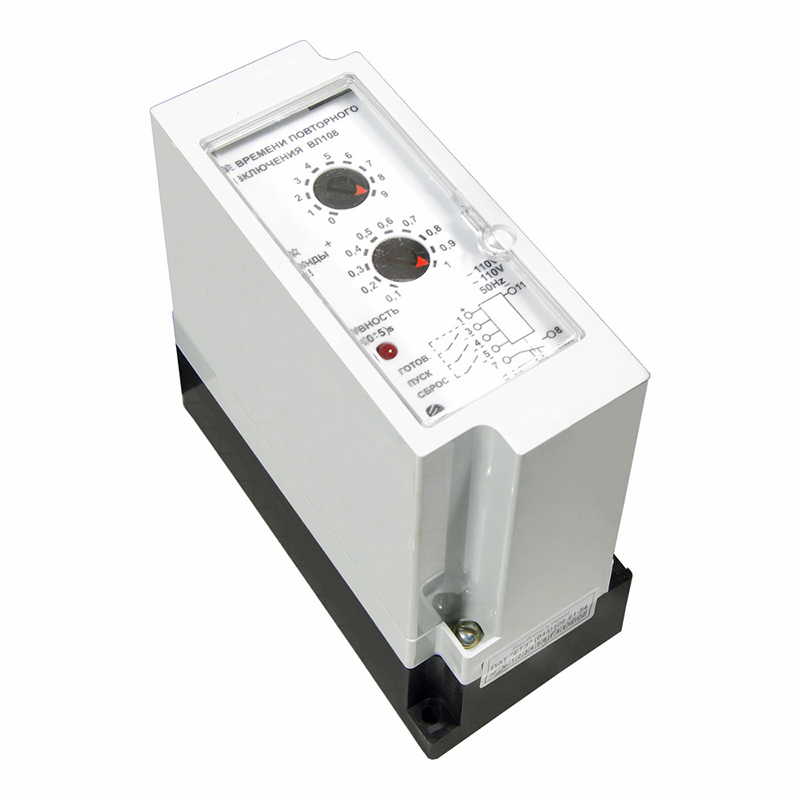

Реле ВЛ-108 представляет собой коммутационное управляемое устройство, которое используется в системах аварийной автоматики и приборах релейной защиты оборудования. Предложенные устройства позволяют совершать повторную коммутацию электрических цепей с определенным интервалом задержки, который устанавливается посредством выбора временной уставки.

Эксплуатация реле ВЛ-108

Реле реализуются в климатическом исполнении "У" с категорией размещения 3. Это предусматривает возможным эксплуатирование устройств при температурах в среде от -400С до +550С и показателе приведенной влажности до 98% (при температуре +350С). Атмосфера рабочей среды не должна иметь в своем составе агрессивных примесей паров и газов, способных повредить металлические поверхности и изоляцию.

Конструкция реле

Исполнение реле предусматривает его выступающий монтаж с передним или задним присоединением токоподводящих проводников и фиксацией с помощью винтов. Все элементы реле монтируются в корпусе, который включает в себя клеммную колодку и защитный кожух. На клеммнику крепится трансформатор тока и кронштейны, с помощью которых фиксируется монтажная плата и лицевая панель. На панели располагаются переключатели уставок временных выдержек.

Устройство и работа

Предложенная модель реле построена на микросхемах и полупроводниковых элементах. Для формирования токовых импульсов используется генератор высоких частот, а для их подсчета применяется счетчик со сменным коэффициентом счета импульсов.

Чтобы получить требуемую временную выдержку в реле используется принцип подсчета импульсов, поступающих от генератора на счетное устройство двоично-десятичного типа.

В зависимости от установленных временных уставок с выхода импульсного счетчика поступают сигналы на триггеры и изменяют их состояние. Далее, в зависимости состояния триггера, сигнал будет поступать на систему усиления, после которой будет направлен на выходное реле.

Значения питающего напряжения:

~/=100, 110, 220 В

Время готовности реле:

30 сек

Временной интервал «Пуск»:

0,5…50 сек

Дискретность:

0,5 сек

Величина возможной относительной погрешности:

5%

Мощность потребления:

не больше 5 Вт

Уровень защиты по реле и клеммной коробке:

IP40/10

Коммутируемые напряжения:

24…250 В

Величина коммутируемых токов:

0,01…2 А

Вес реле:

800 грамм

размеры реле ВЛ-108

Размеры реле
