Реле времени ВЛ-163 представляет собой систему, используемую для плавного запуска электрических двигателей, а также для последующего снижения величины пускового тока при выходе двигателя на рабочий режим. Предназначается для работы с двигателями, обмотки которых соединены по схеме "звезда".

Кроме этого, предложенное реле позволяет осуществлять автоматическое переключение двигателя на схему обмоток "треугольник". Это происходит после выхода электродвигателя на рабочие параметры, предусмотренные паспортным режимом.

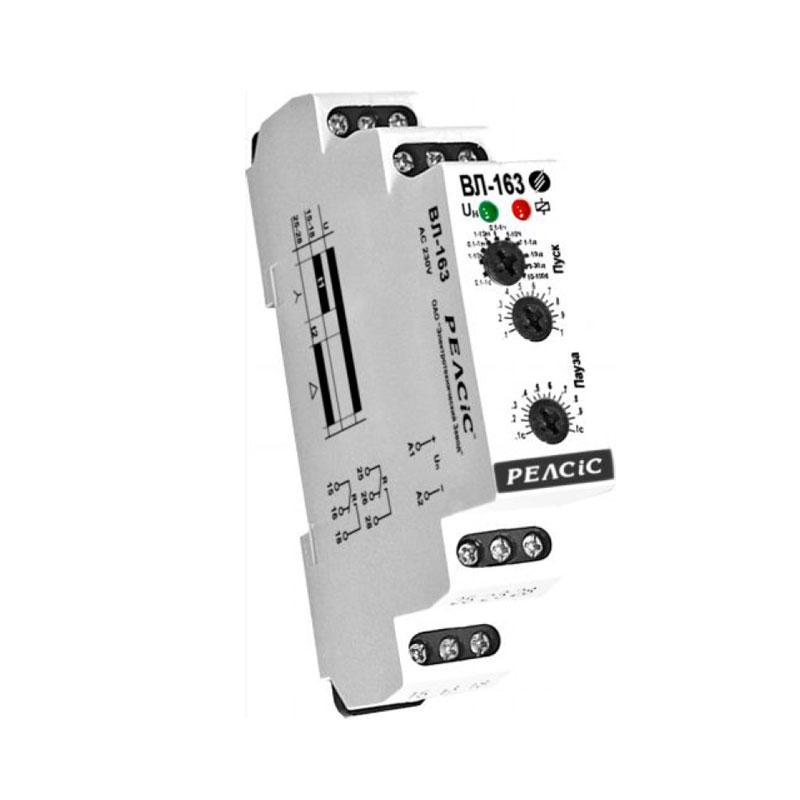

Исполнение реле ВЛ-163

Предложенные релейные устройства производятся в пластиковых унифицированных корпусах, поддерживающих переднее подключение питающих и коммутирующих проводов. Защищенность релейного устройства от проникновения влаги и пыли реализована на уровне IP40 (оболочка) IP10 (клеммы).

Монтаж самого реле предусматривается с использованием 35-миллиметровой DIN-рейки. Коммутационные клеммы устройства поддерживают возможность подключения двух проводников с сечением до 1,5 мм2 или одного проводника, имеющего сечение 2,5 мм2.

На лицевую панель реле выведены переключатели режимов и регуляторы времени срабатывания. Для индикации работы реле используются светодиодные индикаторы.

Использование реле

Для управления работой двигателей реле следует подключить к управляющей цепи в соответствии с определенной схемой. Далее выполняется настройка интервалов задержек, после которых будет происходить срабатывание релейных механизмов.

При поступлении к реле питающего напряжения срабатывают первые контакты, обеспечивающие запуск пускателя двигателя через обмотки "Звезда" и включается отсчет временной выдержки, определяющей период разгона двигателя. После завершения этого периода и выхода двигателя на рабочий режим происходит срабатывание второй пары контактов, обеспечивающих срабатывание пускателя "Треугольник" с параллельным отключением пускателя "Звезда".

Величина питающего напряжения:

220 В (50/60 Гц переменный ток)

Отклонение питающего напряжения:

±10-15%

Значение потребляемой мощности:

12 ВА

Интервалы выдержек:

0,1 сек – 1 сек

0,1 сек – 100 дней

Показатель погрешности установки времени:

5%

Число и вид контактов на выходе:

2 переключающих

Номинальный ток на контактах:

16 А

Коммутируемая мощность и напряжение:

4 кВА и 250 В

Число циклов электрической и механической отказоустойчивости:

3·107 и 7·106

Интервал рабочих температур:

от -200С до +500С

Способ монтажа:

на стандартную Din-рейку

Степень защиты:

IP40

Вес реле:

88 грамм

Параметры габаритов:

90х17,6х64 мм
