Реле времени ВЛ-164 представляет собой систему, обеспечивающую передачу команд в цепи управления, используемые в схемах автоматики и управления промышленным оборудованием. Передача сигнала осуществляется после истечения времени уставки, задаваемое в процессе рабочей настройки этого реле.

Предложенное реле может функционировать в двух рабочих режимах, обеспечивающих процесс циклического переключения с последовательным повторением временных выдержек, начиная с состояния выходных реле "Импульс" или "Пауза".

Особенности конструкции реле ВЛ-164

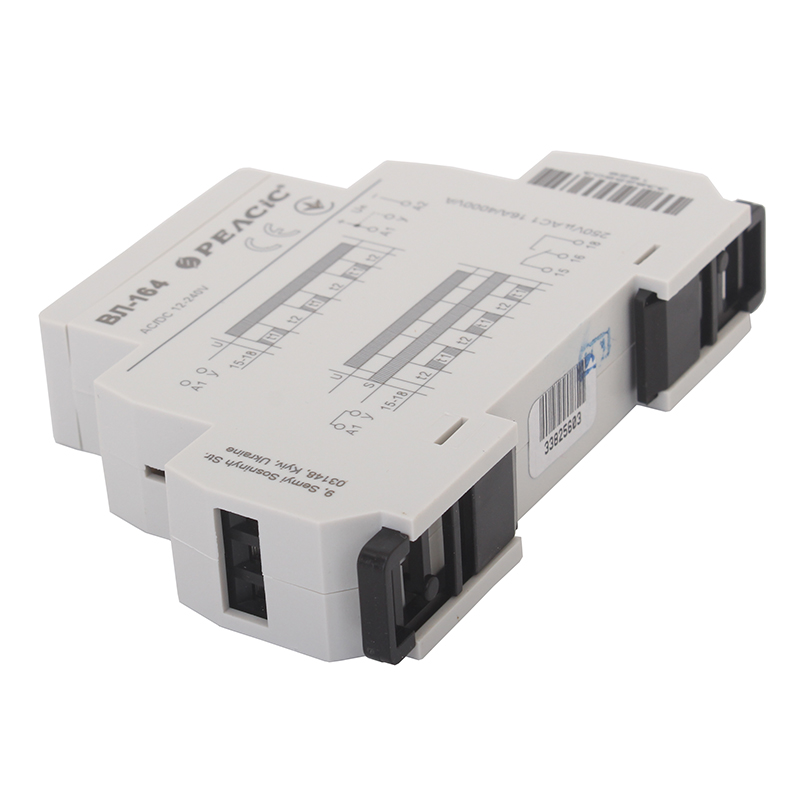

Релейные системы ВЛ-164 производятся в унифицированных пластиковых корпусах, которые рассчитаны на переднее подключение питающих проводов и коммутируемых электроцепей. Все имеющиеся рабочие части реле удобно расположены на плате печатной, которая расположена внутри корпуса.

Монтаж реле осуществляется на стандартную рейку DIN-35. Конструкция клеммного узла поддерживает возможность использования 2-х проводов с точны сечением до 1,5 мм2 или 1-го провода с точным сечением 2,5 мм2.

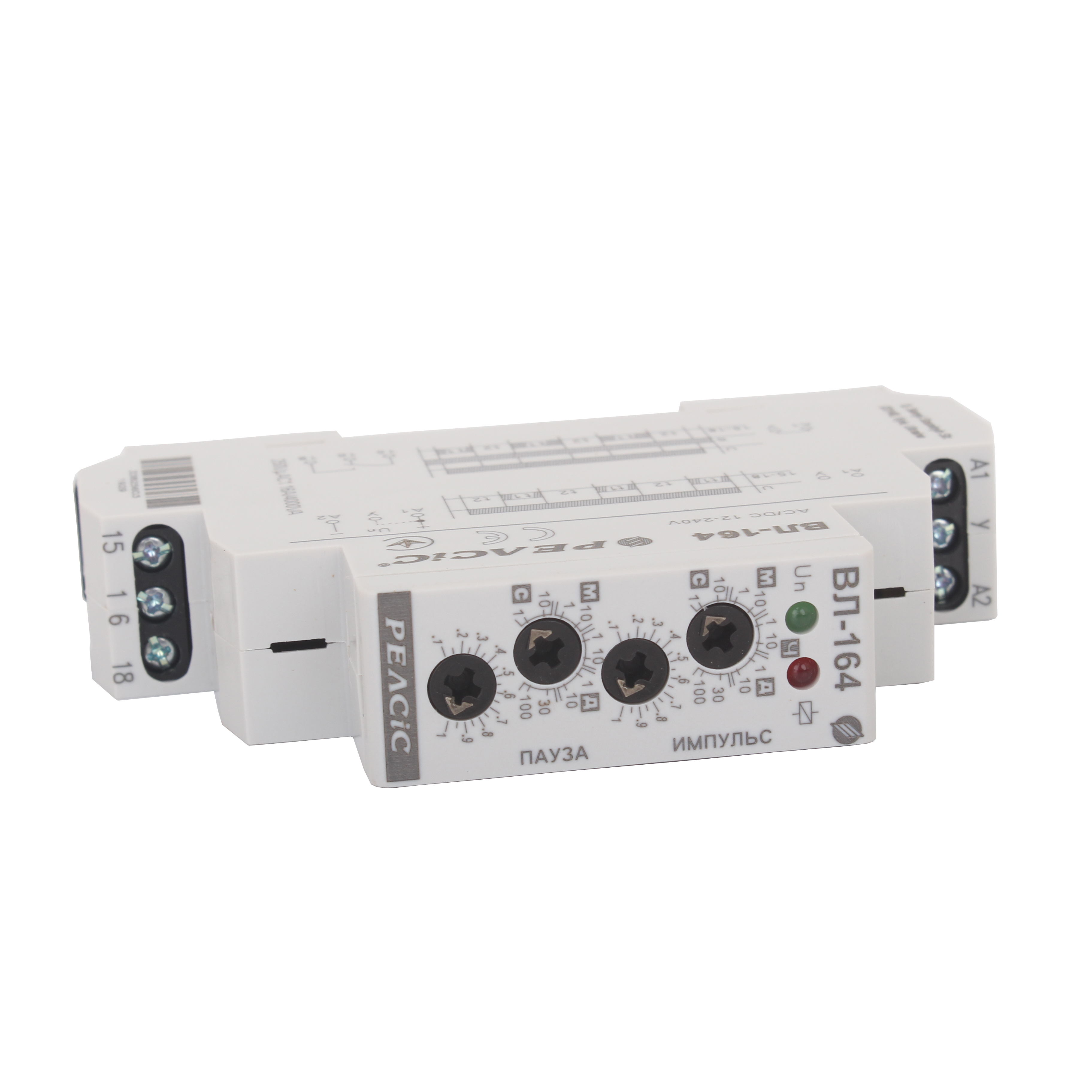

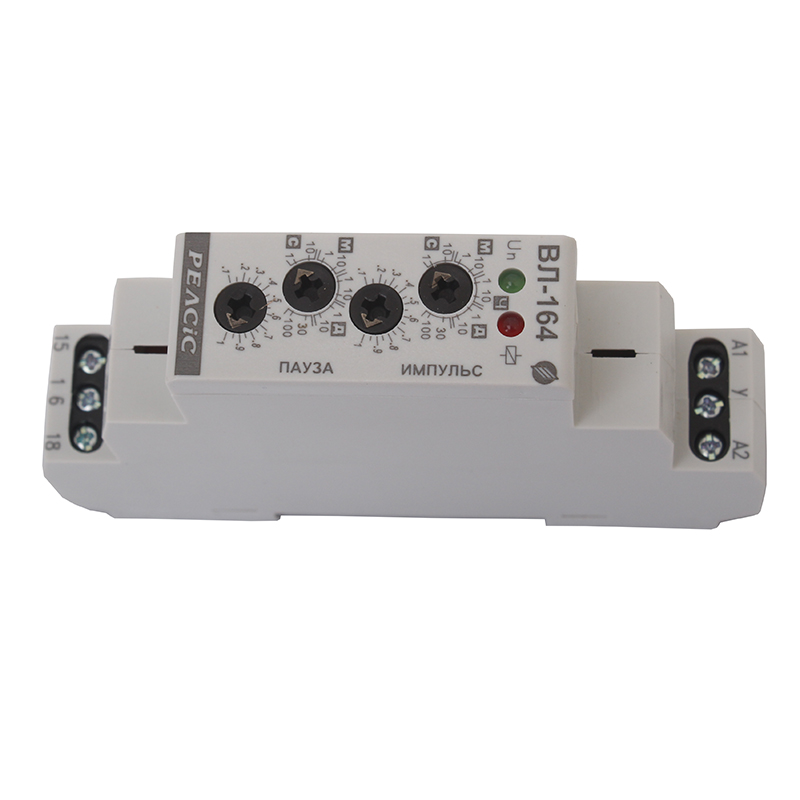

Для настройки реле на выполнение его функциональных возможностей используются переключатели передней панели. Тут имеются переключатели режимов "Импульс", "Пауза", а также индикаторы, свидетельствующие о наличии питания и срабатывания реле.

Функционирование реле

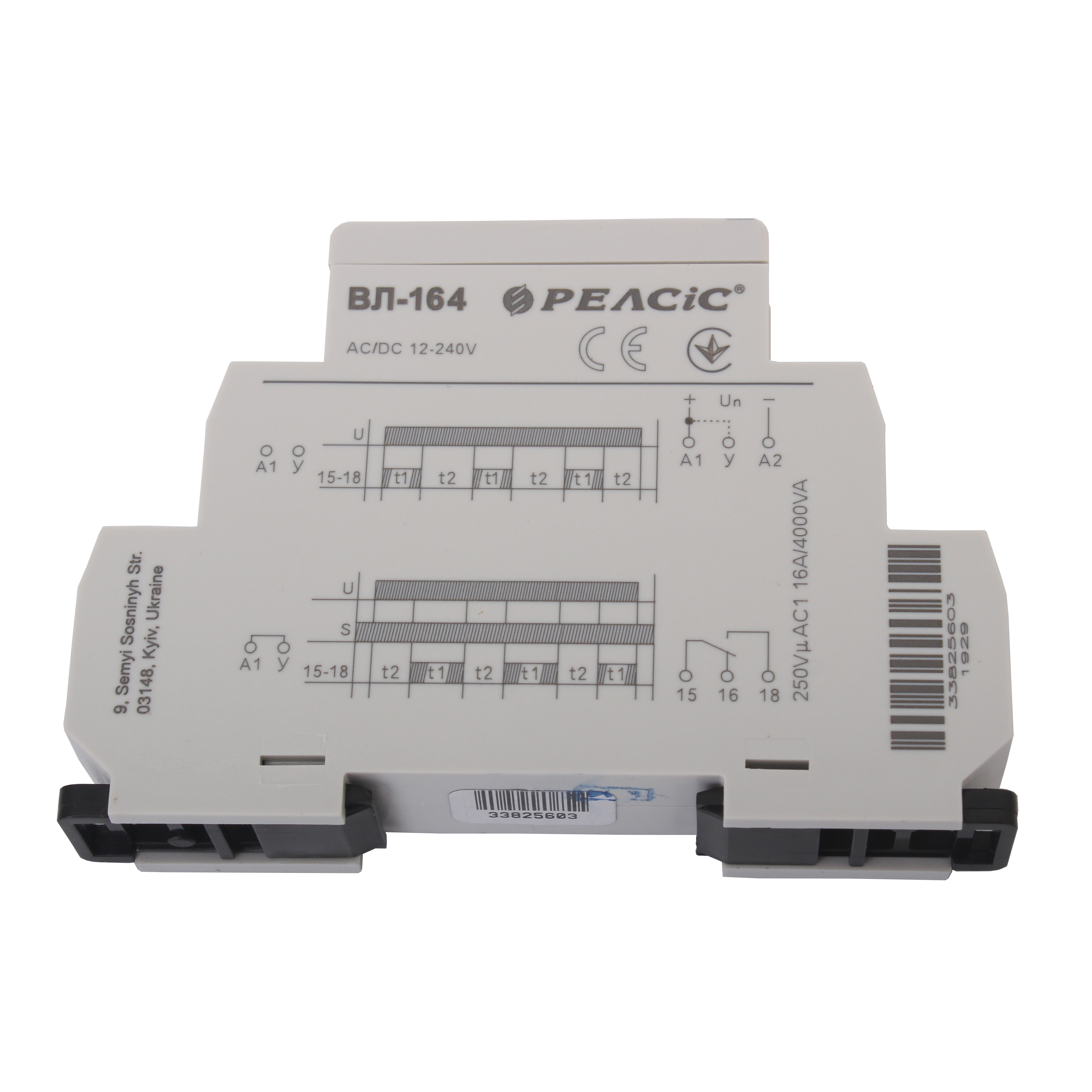

Для использования временного реле его следует подключить к управляемой цепи в соответствии с принципиальной схемой. Далее выполняется установка временных выдержек с помощью регуляторов "Импульс" и "Пауза". Для установки этих выдержек имеется по два регулятора – для грубой и точной настройки. После подачи напряжения на реле запускается отсчет временной выдержки, по истечении которой подается сигнальное сообщение на включение или отключения электромагнитного реле на выходе.

Величина питающего напряжения:

=/~12÷240 В

Возможное отклонение питающего напряжения:

10-15%

Значение потребляемой мощности:

Промежуток 0.5÷1.7 Вт

Поддерживаемые диапазоны временной выдержки:

от 0,1 сек до 100 дней (разбиты на 10 поддиапазонов)

Число выходных контактов:

1 переключающего типа

Номинальное значение тока на контактах:

16 А

Коммутационная мощность и напряжение:

4 кВт (для АС), 384 Вт (для DC)

Показатели механической и коммутационной износоустойчивости:

3·107 / 7·104 циклов

Интервал рабочих температур:

от -200С до +500С

Вариант монтажа:

Стандартное исполнение Din-рейка

Защищенность корпусной части:

IP 40

Габаритные размеры, миллиметры:

90х17,6х64

Вес реле:

68 грамм
