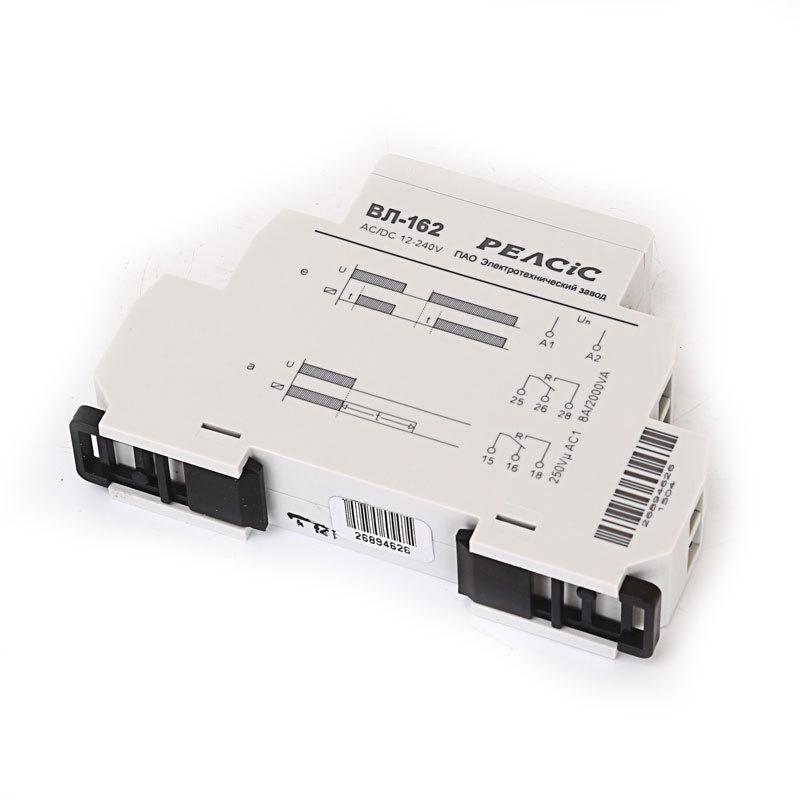

Реле времени ВЛ-162 представляет собой электрическую систему, используемую для установки временного интервала срабатывания механизмов, применяемых для автоматического управления различными процессами.

Применение реле ВЛ-162

Предложенное реле позволит:

  • Установить величину задержки времени на включение;
  • Задать требуемый уровень задержки отключения механизма после отключения подачи питания.

Если напряжение попало вследствие аварийной остановки, то релейный механизм разомкнется только после истечения времени, установленного в процессе настройки реле.

Устройство реле ВЛ-162

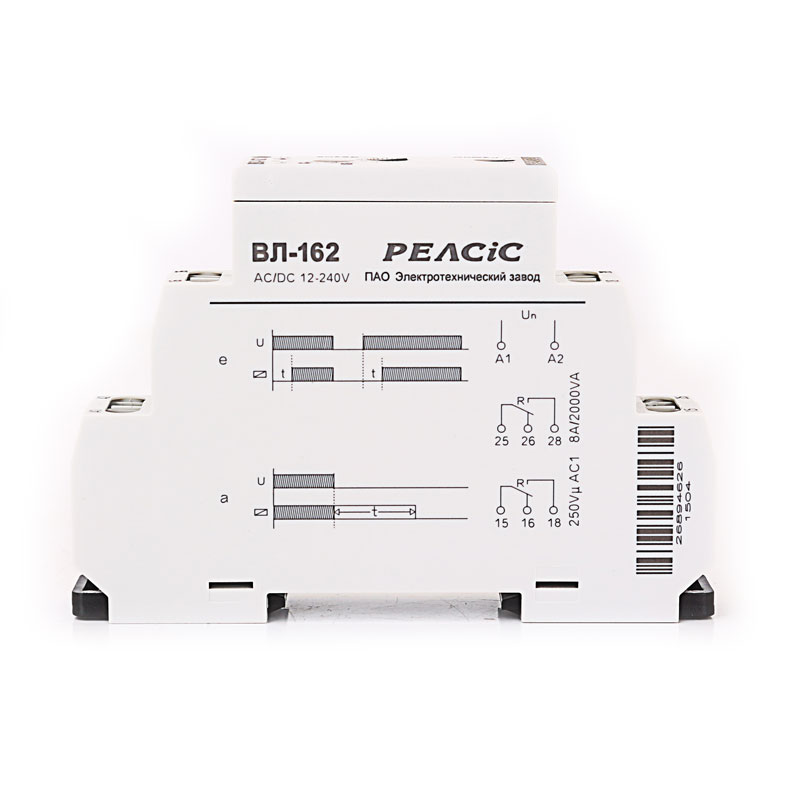

Временное реле выполнено в виде корпусного устройства, предназначенного для выступающего монтажа и переднего присоединения проводников. Все рабочие элементы реле ВЛ-162 располагаются на монтажных платах, которые вставлены в пластиковый корпус, на передней панели которого имеются монтажные клеммы и инструменты для настройки времени задержки реле. Степень защищенности устройства, от теоритечески возможного проникновения продуктов пыли и влаги, по корпусу составляет IP40, а по коммутационным клеммам – IP20.

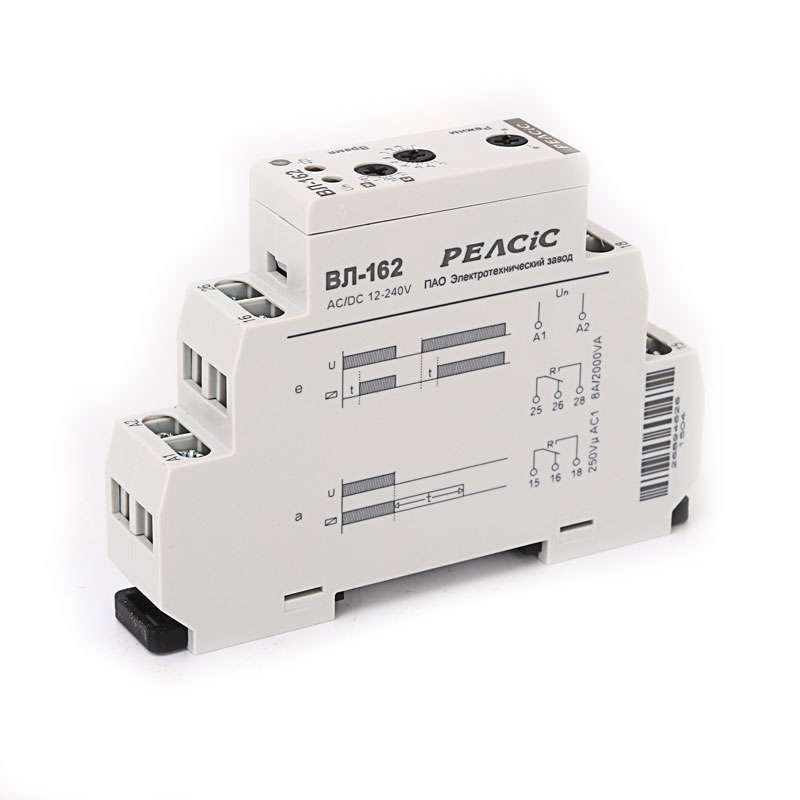

Для подключения устройства ВЛ-162 к электрической цепи используются четыре пары клемм выходных контактов и контактов подачи напряжения. При наличии на устройстве питающего напряжения загорится зеленый светодиод на передней панели, а о замыкании выхода будет свидетельствовать свечение красного индикатора. Установка временной задержки происходит с привлечением регуляторов грубого и точного типа установки, а используемая временная функция задается при помощи переключателя выбора режимов.

Условия эксплуатации ВЛ-162

Предложенные релейные устройства выполняются в УХЛ-исполнении и должны использоваться в закрытых, хорошо вентилируемых и отапливаемых помещениях. Подходящий температурный диапазон внешней среды должен отвечать значениям температур от -200С до +550С. Окружающая среда не должна содержать в своем составе взрывоопасных веществ, и агрессивных примесей, способных повредить коммутационные клеммы.

Система питания:

Постоянный или переменный ток, 12/240 В

Показатель мощности:

0,5/1,7 Вт

Диапазон устанавливаемых выдержек:

минимум 0,1 секунды, максимум 10 минут

Погрешность установки выдержки:

5%

Погрешность при замере температуры:

0,010С

Число и тип контактов на выходе:

2 / переключающие

Величина номинального тока:

8 А

Износоустойчивость, механическая/электрическая:

3·107 / 0,7·105

Продолжительность до повторного включения:

150 мс

Монтаж устройства:

стандартная DIN-рейка

Защищенность корпуса:

IP 40

Размеры:

90х17,6х64 мм

Вес:

93 грамма
