Реле времени ВЛ-54 относятся к комплектующим устройствам, используемым для установки в автоматические системы управления технологическими процессами. С помощью этих устройств осуществляют передачу исполнительного импульса или команд из одной цепи в другую. Процесс передачи осуществляется по истечению интервала времени, заданного временной уставкой.

Релейные системы производятся для двух климатических зон – с холодным и умеренным климатом, а также для всех макроклиматических регионов, кроме очень холодных.

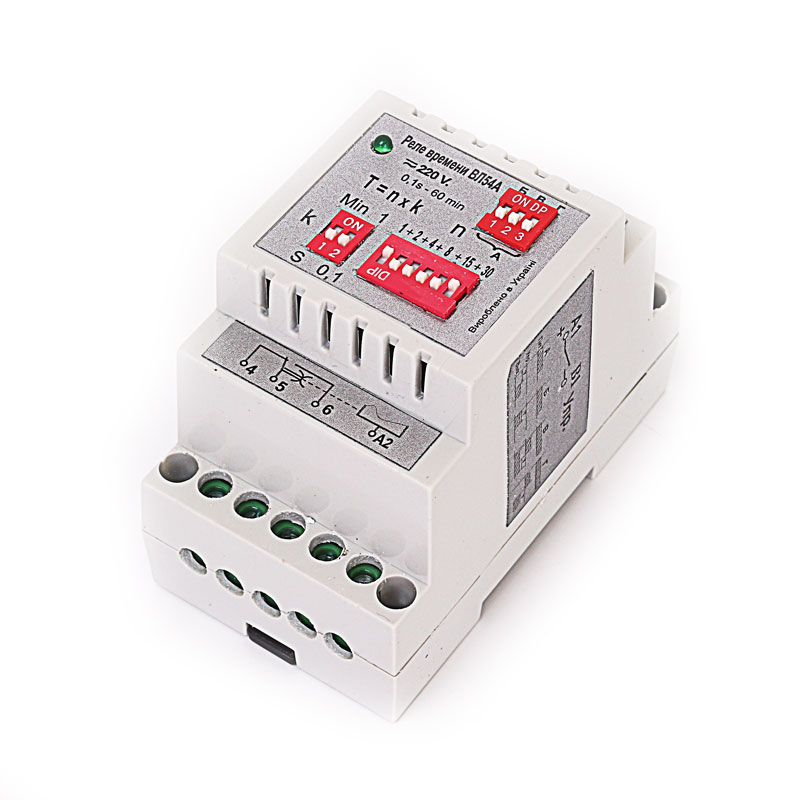

Конструкционные особенности реле ВЛ-54

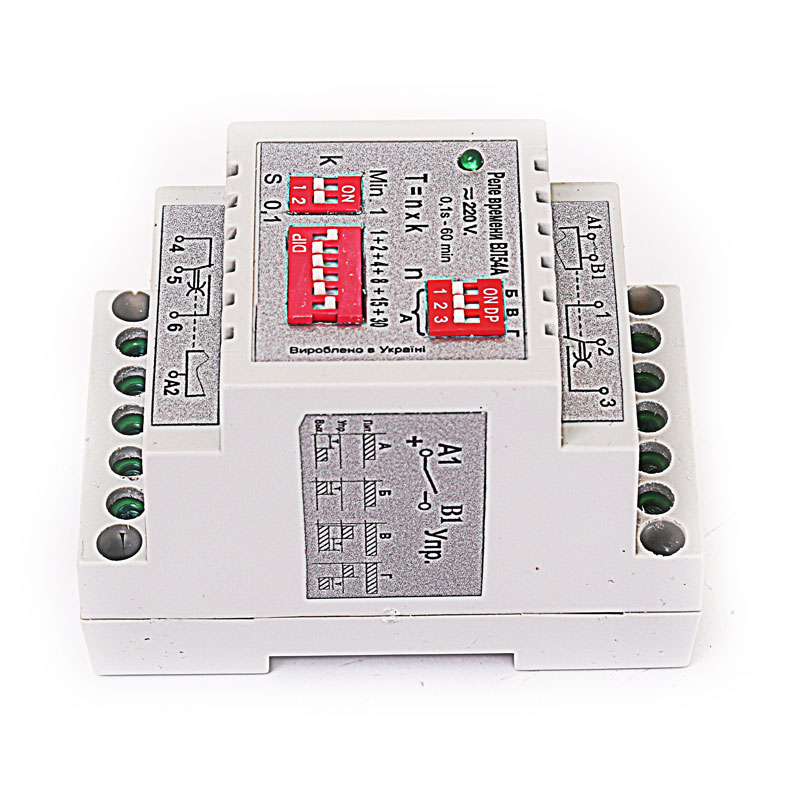

Устройство-реле выполнено в виде корпусного изделия, которое имеет надежный пластиковый корпус и клеммный модуль, которые соединены между собой при помощи коммутационного разъема. Рабочие элементы реле размещаются на печатных платах, которые устанавливаются в корпус, элементы установки и регулировки выдержек выведены на переднюю панель.

Клеммная коробка в своей конструкции имеет клеммы, к которым подключаются внешние токоподводящие проводники, а также гасящие резисторы. Конструкция клеммной коробки и корпуса обеспечивает уровень защиты от малейшего проникновения нежеланной влаги и пыли IP40 и IP20 соответственно.

Устройство и функционирование реле

Релейный механизм построен на основе полупроводниковых элементов и микросхем. В состав реле включен импульсный генератор, усилитель выходного сигнала, счетчик, каскад для выбора функции работы устройства и релейный механизм электромагнитного типа.

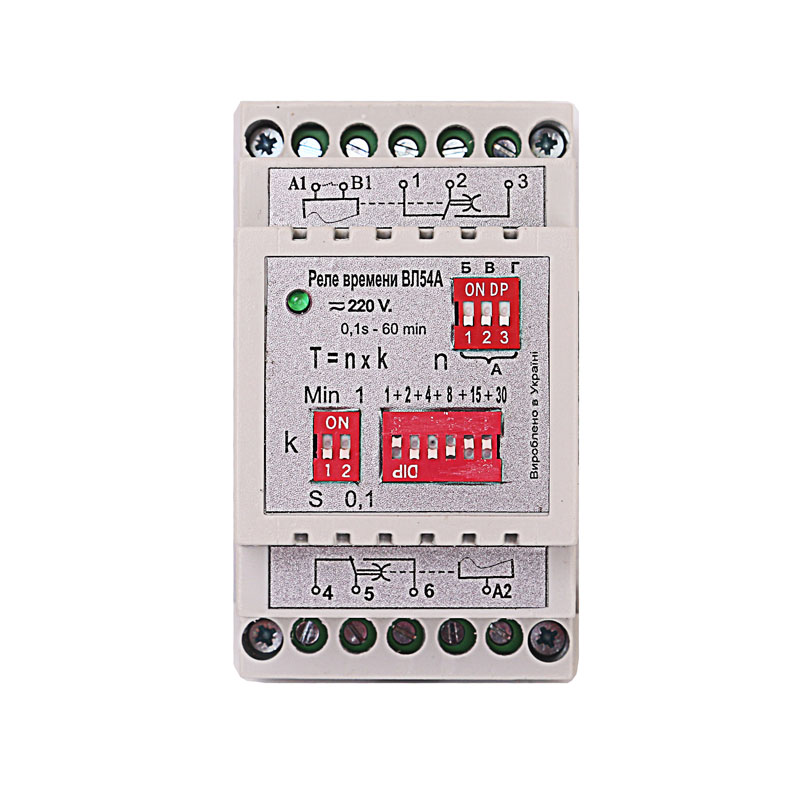

Функционирование реле может осуществляться по одному из 4-х поддерживаемых алгоритмов. Выбор режима с требуемым алгоритмом осуществляется с помощью переключателя на передней панели.

Реле ВЛ-54 поддерживает два временных диапазона, каждый из которых имеет по 8 поддиапазонов. Выбор нужной уставки осуществляется с прямой помощью механических ручек, выставленных на передней панели.

Минимальное и максимальное значение диапазонов временных уставок:

0,1 сек и 30 часов

Значение питающего напряжения:

~/=220 В ±10..15 сек

Число переключателей на выходе:

2

Мощность потребления:

4,75 Вт

Предельная сила тока в выходной цепи:

4 А

Диапазон коммутируемых токов:

от 0,01 А до 4 А

Интервал времени для возврата и повторной готовности:

0,3 сек

Механическая/коммутационная износоустойчивость:

16/4·106 циклов

Точность устройства:

5

Защита по оболочке и клеммнику:

IP 40/10

Рабочая температура среды:

-400С – +550С

Габариты:

5,5х7,5х12,5 см

Масса реле:

300 грамм

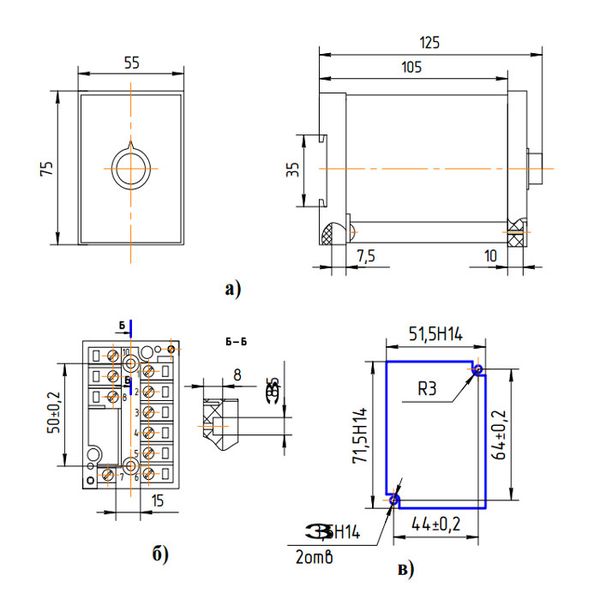

Габариты реле

Габариты реле (а), клеммной колодки (б), заднее присоединение проводов (в)
