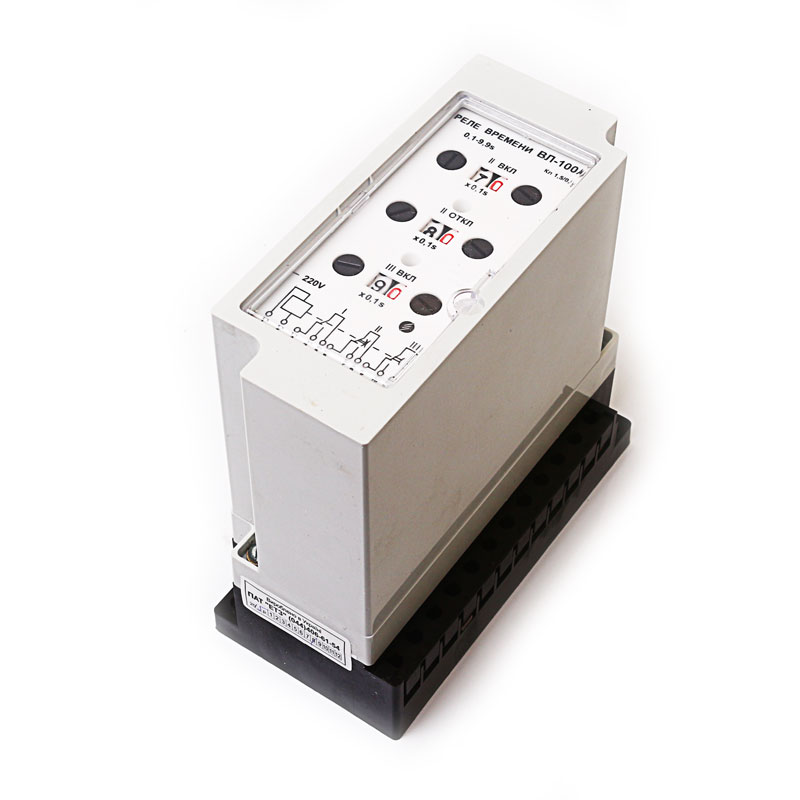

Реле времени ВЛ-100А и реле времени ВЛ-101А являются релейными коммутационными устройствами, устанавливаемыми в системах аварийной автоматики. Особенностью реле является возможность совершать коммутацию по истечению определенного промежутка времени, который задается с помощью специальных уставок. Эти уставки формируются посредством подсчета количества импульсов, поступающих на двоично-десятичный счетчик.

Условия работы ВЛ-100А, ВЛ-101А

Предложенный тип реле может поставляться в двух модификациях – для умеренного и тропического климата. Рабочее место должно располагаться в закрытом помещении, температура среды которого не опускается ниже -400С и не поднимается выше +550С. Показатель приведенной влажности воздуха в помещении может составлять до 98%.

Конструкционное исполнение

По конструкционной реализации реле выполнены как корпусные устройства, которые поддерживают выступающий монтаж с передним или задним присоединением проводников под винтовую фиксацию. Функциональные элементы реле располагаются в корпусе, к которому прикреплена клеммная коробка.

Для формирования импульсов тока используется трансформатор, а отсчет импульсов ведется с помощью импульсного счетчика. Чтобы выполнить настройку уставки на требуемое значение применяются переключатели на передней панели реле.

Работа реле

Чтобы получить требуемую задержку на срабатывание реле используется принцип подсчета импульсов, генерируемых высокочастотным трансформатором. Поступившие на счетчик импульсы провоцируют его на создание выходного сигнала, который передается на триггер. Это приводит к изменению состояния триггера и формированию сигнала, который, через систему усиления, направляется к выходным реле и способствует их срабатыванию.

Название параметра/ модификация устройства

100А

101А

Граничные значения уставок (минимальное и максимальное):

0,1 и 99 сек

0,1 и 19,8 сек

Величина относительной погрешности:

2%

5%

Питающее напряжение:

=24, 110 В

~110, 380 В

~/=220 В

=110 В

~100, 380 В

~/=220 В

Время для готовности релейного механизма:

0,1 сек

0,1-0,3 сек

Число и тип используемых контактов:

Переключающие контакты: 1 мгновенного действия и 2 обычные

Токи коммутации:

от 0,01 до 2 А

Коммутируемая мощность:

для переменного тока:

300 ВА

для постоянного тока:

60 ВА

Значение потребляемой мощности:

10 Вт
