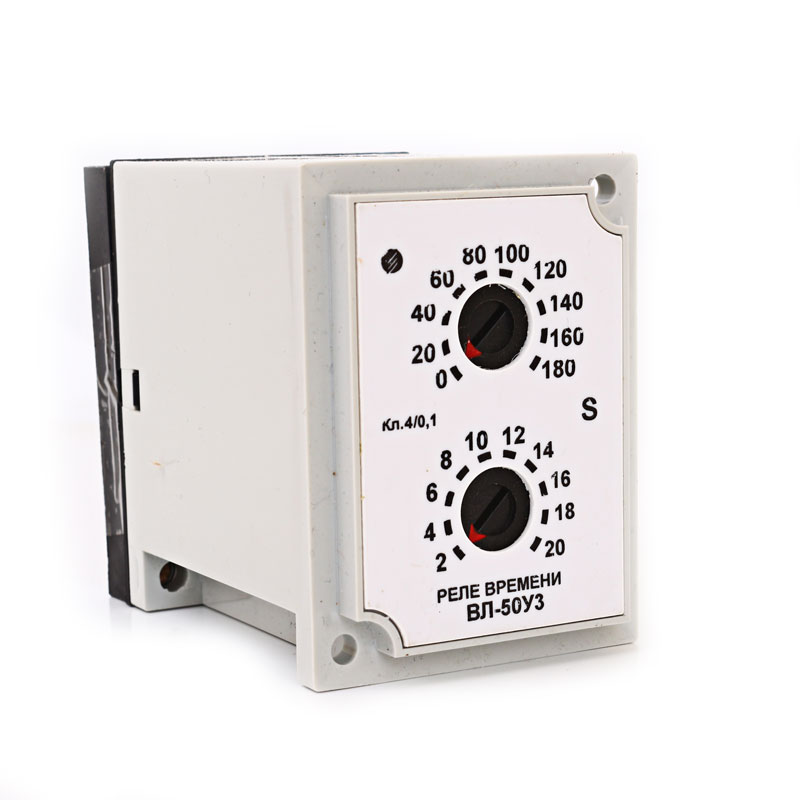

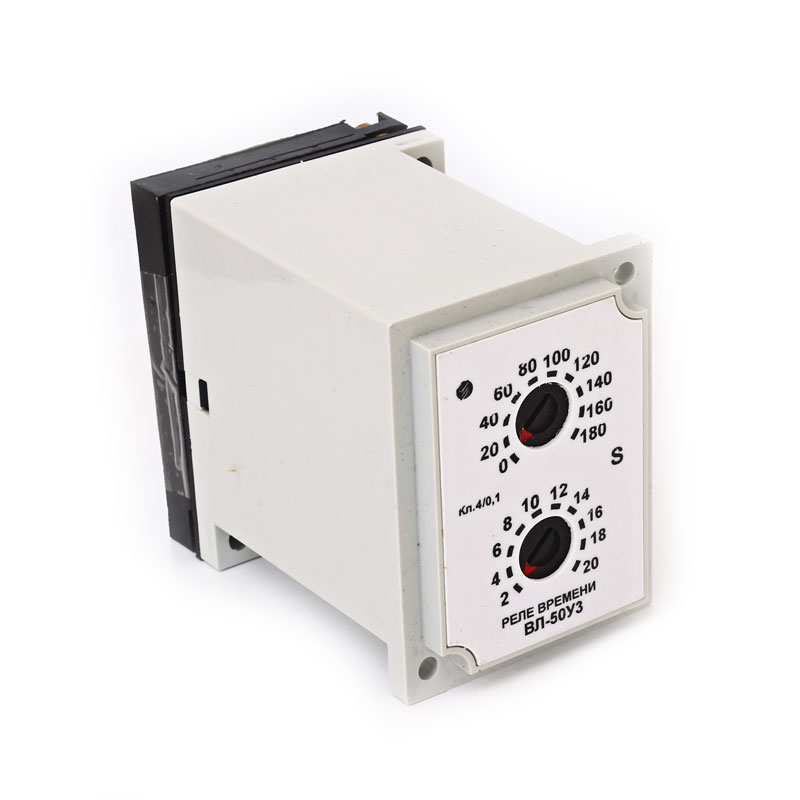

Реле ВЛ-50, ВЛ-51А, ВЛ-52

Average: 9 (1 vote)
Категория:
Документация:

Реле времени ВЛ-50, реле времени ВЛ-51А, реле времени ВЛ-52 представляют собой электрические системы, используемые в транспортной отрасли. Предложенные устройства применяются в качестве комплектующих элементов в системах управления такими транспортными средствами, как тепловозы, путевые машины. Отличительной чертой этих устройств является их возможность работы в сложных эксплуатационных условиях.

Устройство и работа реле

Предложенные релейные узлы реализованы в унифицированном корпусе, который выполнен из изоляционного материала. Конструкция устройства поддерживает утопленный или выступающий монтаж, который выполняется при помощи специального коммутационного разъема. Все электронные элементы принципиальной схемы реле расположены на одной печатной плате.

Система регулирования временных выдержек имеет два узла переключения времени в виде переключателей на передней панели.

При поступлении питающего напряжения на релейные выводы произойдет начало отсчета времени. После истечения установленного временного интервала, произойдет срабатывание выходного реле. При отключении напряжения с реле происходит его возврат в исходное положение.

Условия эксплуатации

По климатическому исполнению релейные механизмы могут производиться в трех вариантах, которые рассчитаны для использования в регионах с умеренным, тропическим и холодным климатом. Предложенные реле должны работать в закрытых помещениях с хорошей естественной вентиляцией. Поддерживаемый диапазон рабочих температур составляет значения в пределах от +600С до +700С. Допускается наличие незначительных вибраций в рабочем месте, частота которых не превышает 1000 Гц, а ускорение составляет 1g.

Название хаарктеристики:

Реле ВЛ-50

Реле ВЛ-51А

Реле ВЛ-52

Возможные пределы временных уставок:

2-200 с

0,5-10 с

1-100 мин

Временной промежуток для возврата:

0,2 сек

Питающее напряжение:

=27÷110 В

=75÷110 В

Класс точности реле:

4 / 0,1

Число и тип выходных контактов:

1-«Зам.» и 1-«Раз»

1-«Зам.»

1-«Зам» и 1-«Раз»

Показатель потребляемой мощности:

не больше 5 Вт

Продолжительно допускаемая сила тока на выходных релейных контактах:

не больше 4 А

Величина номинального тока коммутации:

2,5 А

Минимальное значение тока коммутации:

50 мА

10 мА

Показатель механической износостойкости:

10 млн. циклов

Показатель уровня защиты по оболочке и разъему:

IP40 / IP10

Вес реле:

350 грамм
