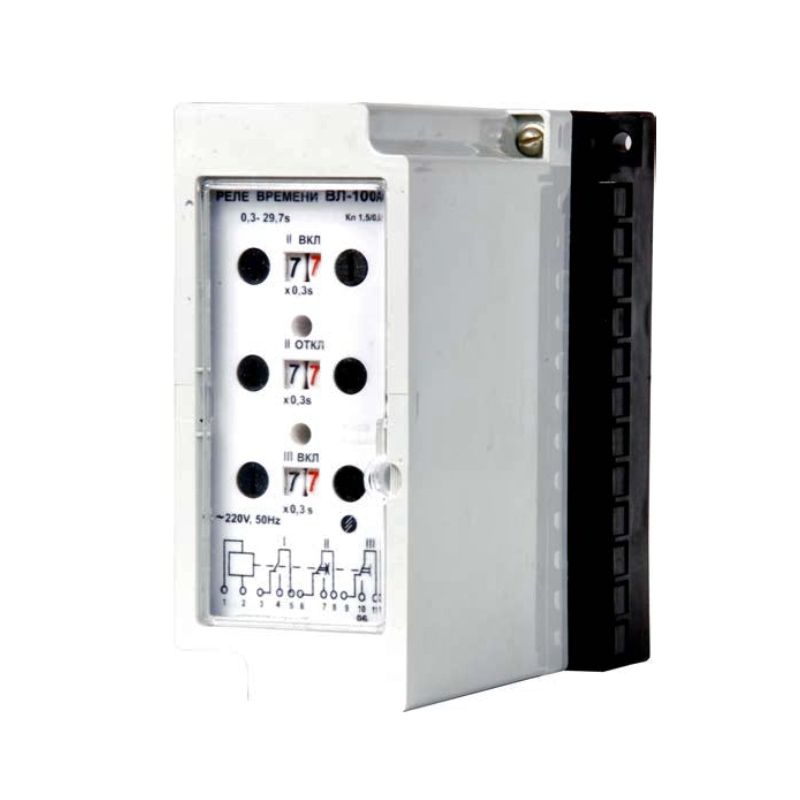

Реле ВЛ-104, ВЛ-104А

No votes yet
Категория:

Реле ВЛ-104 и реле ВЛ-104А относятся к реле времени, которые устанавливаются в системах релейной автоматической защиты энергетических систем. Эти устройства позволят выполнять коммутацию токоподводящих цепей по определенному временному алгоритму, который задается с помощью временных уставок.

Назначение реле ВЛ-104, ВЛ-104А

Устройства предложенного типа предназначены для работы в системах с оперативным переменным током. Они обеспечивают получение регулируемых временных задержек и устанавливаются во вторичной цепи измерительных трансформаторных систем. Отсчет выдержки времени начинается с момента замыкания выводов задатчика временных уставок.

Особенности конструкционного исполнения

Тип конструкции предложенных реле предусматривает возможность выступающего монтажа устройства с передним и задним подключением проводников, которые фиксируются с помощью винтов. Рабочие элементы реле располагаются в корпусном блоке, который включает в себя защитный кожух и клеммный цоколь. На самом цоколе крепится токовый трансформатор и специальные кронштейны, которые фиксируют плату с электронными компонентами и лицевую панель. На передней панели располагается набор переключателей, с помощью которых задается временная уставка.

Работа реле

Срабатывание реле происходит по истечению определенного времени, задаваемого временными уставками. Чтобы получить требуемую выдержку времени используют принцип подсчета токовых импульсов, поступающих от высокочастотного генератора. Импульсы поступают на двоично-десятичный счетчик, который передает сигнал на триггеры, что приводит к изменению их состояния. Смена состояния триггера позволит передать сигнал на систему релейного усилителя, который передает усиленный сигнал на выходные реле, что и приводит их в действие.

Значение номинального тока по 1-й или 2 фазам:

5 А (50 Гц)

Пределы временной уставки:

0,1 сек … 9,9 сек

Регулировка временной выдержки:

ступенчатая

Дискретность установки выдержки:

0,1 сек

Минимально возможный релейный ток:

2 А

Точность релейного механизма:

2

Временной период состояния с временнозамкнутыми контактами:

0,4 сек

Интервал времени для повторной готовности:

0,1 сек

Потребляемая мощность:

6 ВА

Коммутационная способность в цепи постоянного тока:

60 Вт

Коммутационная способность в цепях с переменным током:

200 ВА

Вес реле:

1,5 кг

Размеры ВЛ-104 и панели для проводов

Габариты реле и панели присоединения проводов
