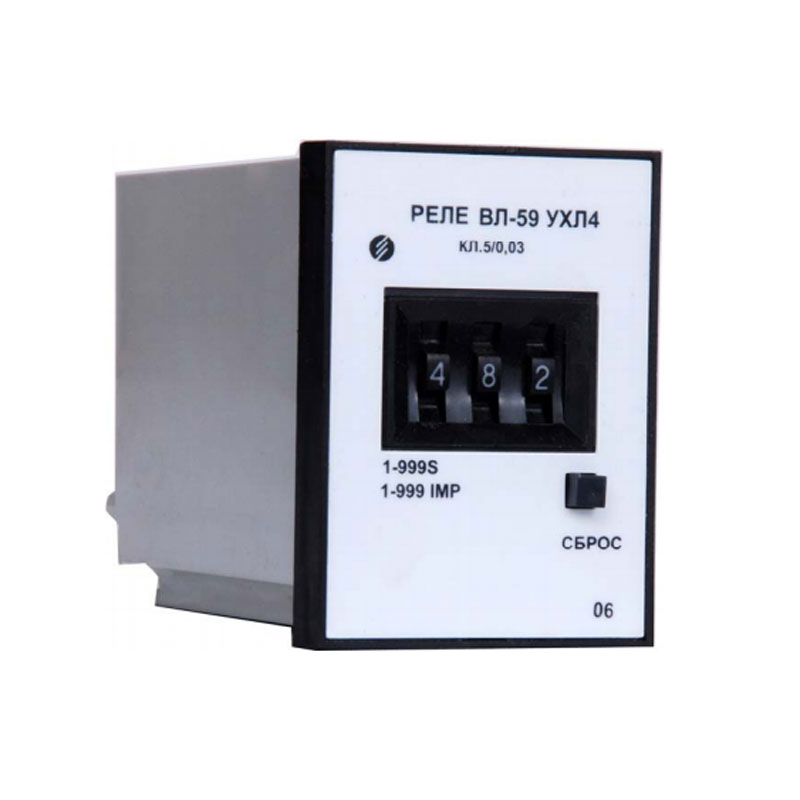

Реле времени ВЛ-59 является устройством, которое обеспечивает подачу исполнительного импульса к соответствующему механизму по истечению определенной уставки. Величина уставки может задаваться как в виде временного интервала или в количестве импульсов, которые нужно отсчитать, чтобы сработало реле. Устройства подобного типа применяют в качестве комплектующих узлов в системах автоматики, управляющей работой промышленных установок и прочего оборудования.

Отличительные характеристики ВЛ-59

Реле имеет в своей конструкции защитный кожух, переднюю панель, на которую выводятся переключатели для установки временной и импульсной уставки, а также клеммная колодка. Конструкция реализована таким образом, чтобы реле можно было крепить на стандартную DIN-рейку или использовать утопленный монтаж на панели.

Все основные элементы реле располагаются на монтажной плате, которая устанавливается внутри защитного кожуха. Соединение клеммника и рабочего блока реле осуществляется с помощью специального разъема. Конструкция корпуса и клеммника обеспечивает их защиту от пыли и влаги на уровне IP40 и IP10 соответственно.

Функционирование реле

Работу реле обеспечивают микросхемы, импульсный генератор, механизм импульсного подсчета, систему усиления и выходные релейные механизмы.

Принципиальная схема реле поддерживает два режима работы: по временной или по импульсной уставке. В первом случае используется механизм подсчета времени, а во втором подсчитывают количество поступающих к реле импульсов. По истечению заданного промежутка времни или накопления требуемого числа импульсов произойдет срабатывание релейного механизма.

Значение питающего напряжения:

=24; ~/=110, 220 В

Возможное отклонение напряжения:

±10-15%

Число переключающих контактов на выходе:

1

Показатель мощности потребления:

6

Интервал значений для подключаемых и отключаемых токов:

0.01…4 А

Время, нужное на возврат и повторную готовность:

0,2 сек

Механическая и коммутационная устойчивость:

0,63 и 0,25·107

Класс точности:

5\0.03

Защищенность по оболочке и разъему:

IP 40/10

Климатические исполнения приборов:

УХЛ 4 и О 4

Поддерживаемый диапазон считываемых импульсов:

1…999

Эксплуатационные температуры:

от +10С до +550С

Параметры размеров:

5.5х7.5х11.5 см

Вес реле:

300 грамм

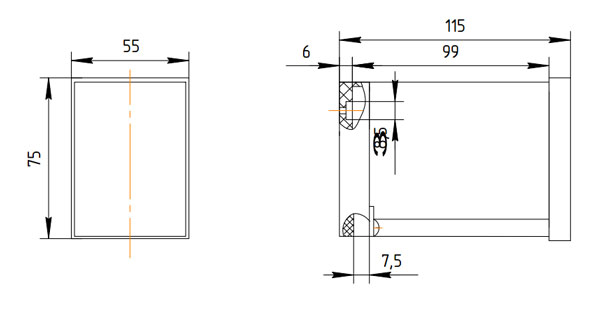

Габариты реле ВЛ-59

Размеры реле
