Реле ВЛ-70

No votes yet
Категория:
Документация:

Реле ВЛ-70 и реле ВЛ-71 представляют собой устройства, используемые для выполнения коммутации токоподводящих цепей в электрических схемах промышленного оборудования, а также электрических установок, расположенных на судах с неограниченным районом плавания. Процесс коммутации осуществляется по установленным временным уставкам, которые задаются в процессе настройки реле.

Конструкционные особенности

Реле производятся в исполнении "В", что предусматривает возможность их использования в любых макроклиматических регионах на море и на суше, за исключением регионов с очень холодным климатом.

Реле времени выполнены на основе полупроводниковой элементной базы с использованием микросхем. Также в конструкцию реле входят импульсный генератор, счетное импульсное устройство, усилители релейного типа, выходной релейный механизм электромагнитного типа.

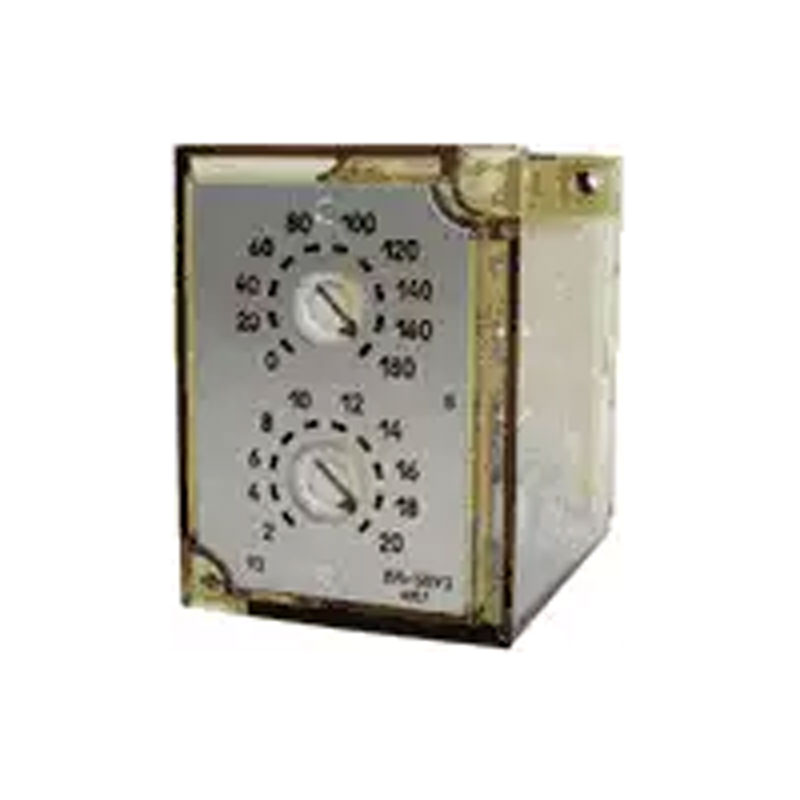

Электронные компоненты устройства расположены в пластиковом корпусе, на передней панели которого установлены два задатчика времени. С помощью этих задатчиков устанавливается нижний и верхний уровень срабатывания. Общая величина уставки равна сумме показателей на регуляторах.

Работа временного реле

При поступлении напряжения на вход устройства запускается механизм отсчета заданной временной уставки, выходные контакты в этот момент занимают исходное состояние. После завершения временной уставки происходит срабатывание выходных релейных контактов, и электрическая цепь замыкается или размыкается (зависит от типа используемых контактов). После снятия питания с входа реле произойдет его возвращение в исходное положение.

Название рабочего параметра

Реле ВЛ-70

Реле ВЛ-71

Величины интервалов дискретных временных уставок, уровень нижний/верхний

0,1÷10 сек, / мин., / час;

1÷100 сек, / мин., / час

0,1÷10 сек, / мин., / час;

0,3÷30 сек, /мин., / час

Временной промежуток возврата:

0,2 сек

Номинальное питающее напряжение:

=(24\110\220)В;

~(110\220\380)В

=(110\220)В;

~(110\220\380)В

Интервал рабочих температур:

-400С..+550С

Число и тип выходных контактов:

1 разм. + 1 замм.

Величина потребляемой мощности:

не больше 5 Вт

Минимально поддерживаемая сила коммутационного тока:

не менее 0,01 А

Предельно возможная сила тока, который проходит через контакты на выходе, на протяжении длительного времени:

не больше 4 А

Износоустойчивость механическая:

5·106 циклов

Уровень защищенности:

по оболочке:

IP 41

по разъему:

IP 00

Вес любого устройства:

В пределах 300 грамм
