Реле ВЛ-81, ВЛ-82, ВЛ-83

No votes yet
Категория:

Реле ВЛ-81, ВЛ-82, ВЛ-83 представляют собой коммутационные устройства, широко применяемые в структуре автоматических систем управления, контроля и защиты в качестве комплектующих коммутационных звеньев. Эти устройства представляют собой электронные коммутационные системы, выполняющие подключение электроцепей через определенный промежуток времени, задаваемый временными уставками.

Конструкция реле

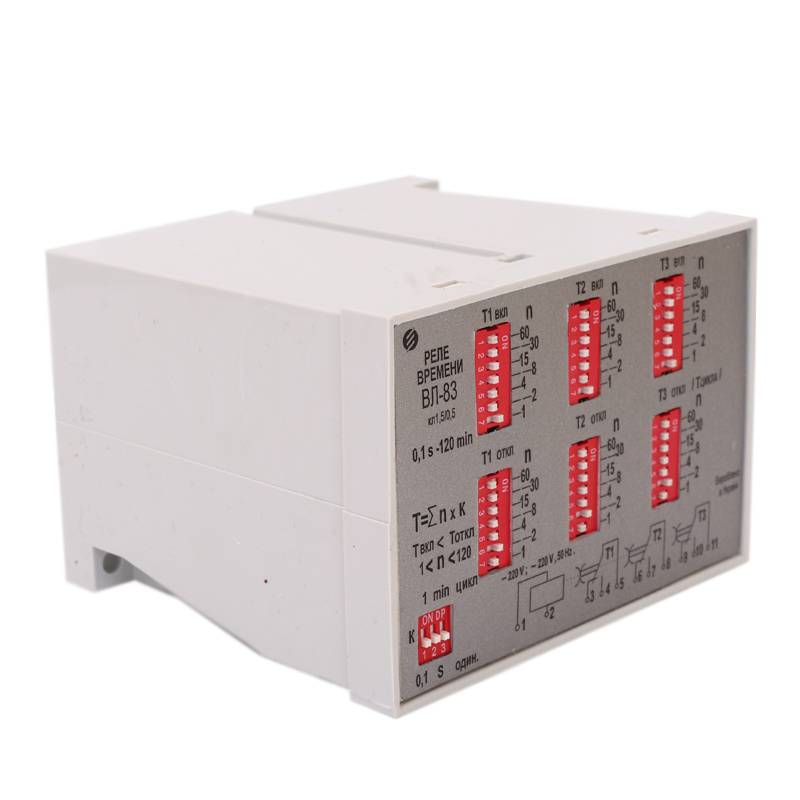

Конструкционно реле реализованы в виде корпусных устройств, которые поддерживают выступающий монтаж с передней коммутацией проводников (ВЛ-81 и 83) или утопленный монтаж с задним креплением проводов (ВЛ-82). Фиксация токоподводящих проводников осуществляется с помощью монтажных винтов.

По своей конструкции модель 81 и 82 позволяют осуществлять временную выдержку на включение, а устройство 83 поддерживает возможность формирования выдержек как на полное включение, так и на полное отключение.

Функционирование ВЛ-релейных систем

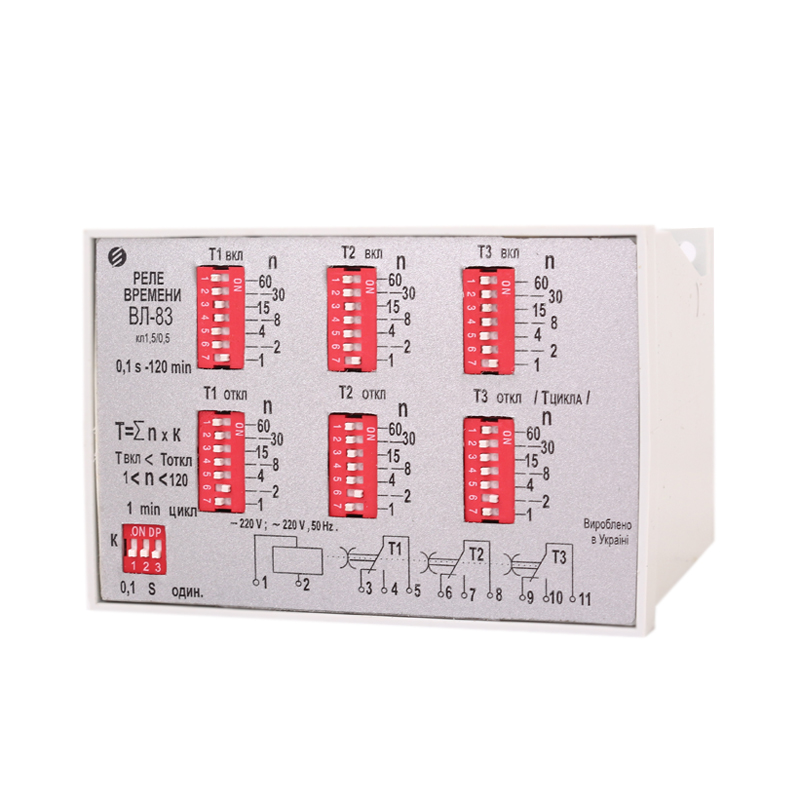

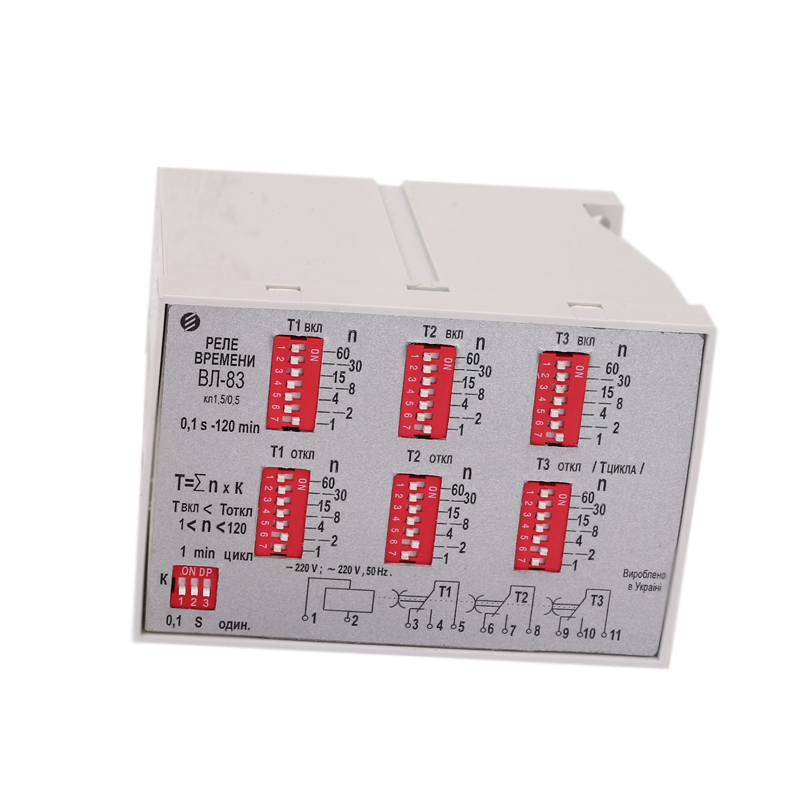

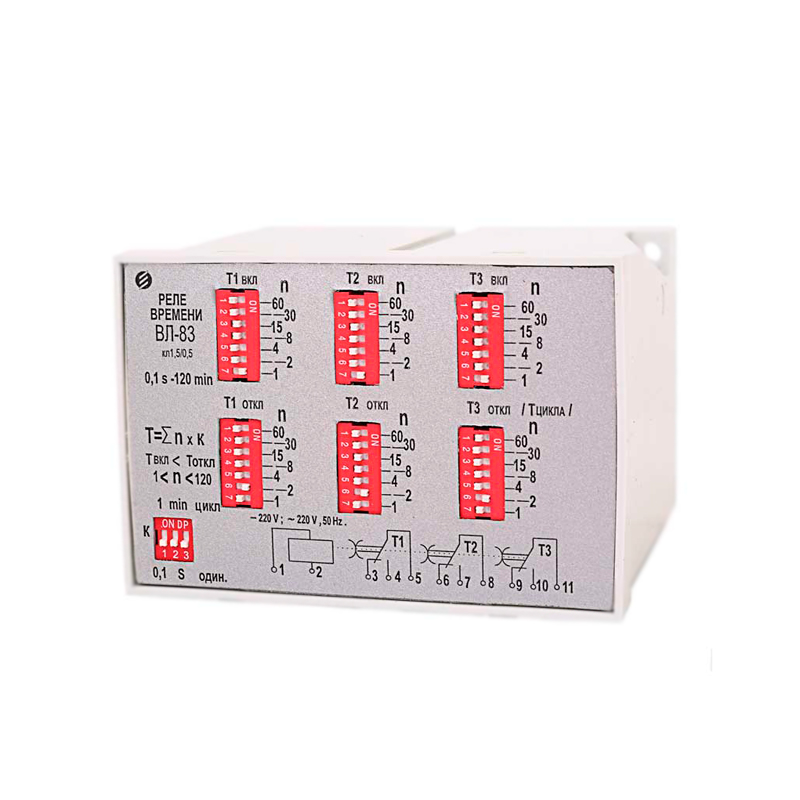

Предложенные реле построены на основе полупроводниковых элементов, а в качестве выходных цепей поддерживаются контакты электромагнитных систем. Модели ВЛ-реле 81 и 82 для установки значений временных задержек используют три пары переключателей, которые расположены на передней панели устройства. Модель серии 83 для установки времени включения и отключения использует шесть регулировочных блоков, каждый из общего списка имеет в собственном составе по 7 микропереключателей.

При поступлении питания на клеммы временного реле, все эго элементы находятся в исходном положении, электромагнитные релейные системы в этот момент обесточены и начинается отсчет времени по уставкам.

Пределы (нижний и верхний) поддерживаемых уставок:

Реле ВЛ-81 или реле ВЛ-82:

0,1÷9,9 сек, мин, час или 1÷99 сек, мин, час

Реле ВЛ-83:

0,1 сек÷100 мин или 0,1 мин÷100 час

Показатель дискретности уставки:

0,01 от максимальной уставки

Величина используемого питающего напряжения:

=/~24, 110, 220 В,

~ 230, 240 В

Колебание питающего напряжения:

0,85..1,1 от номинальной величины

Точность устройств:

1,5/0,5 или 1,5/0,1

Повторная готовность устройства, через:

0,3 сек

Время для возврата реле:

0,2 сек

Число и тип применяемых контактов:

3, переключающие

Износоустойчивость по коммутации:

4·106 циклов

Значение потребляемой мощности:

5 ВА

Эксплуатационные температуры:

-400С…+550С

Защищенность от влаго- и пылепроникновения:

IP40 (по кожуху) IP20 (по клеммнику)

Размеры реле:

11х7,5х10 см

Вес устройства:

500 грамм
