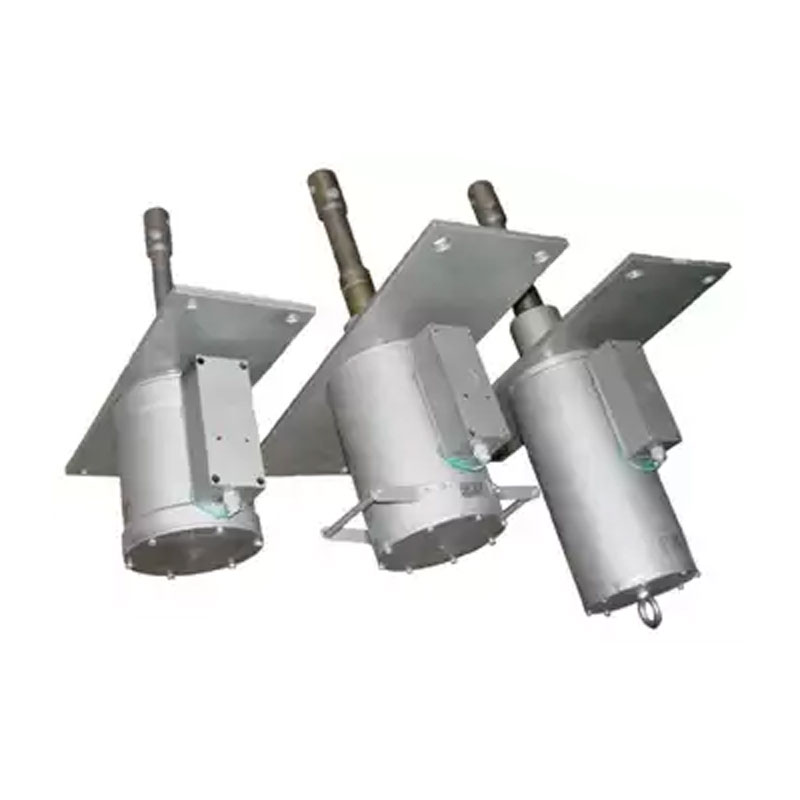

Электромагнит ЭМТ 23

Электромагнит ЭМТ 23 относится к классу длинноходовых тормозных магнитов постоянного тока. Эти механизмы предназначаются в виде предметов, которые можно считать исполнительными узлами в подъемно-транспортных машинах, установках и механизмах.

Предложенные магнитные системы могут успешно устанавливаться вместо устаревших моделей КЭП, КМТ и УТЭМ. Новые устройства имеют аналогичные коммутационные разъемы, что позволит без усилий установить ЭМТ-магниты на место устаревших магнитных систем.

Работа электромагнита ЭМТ-23

При подаче на обмотку рабочей катушки напряжения в ней протекает ток, посредством которого генерируется магнитное поле. Под воздействием этого поля происходит втягивание якоря в верхнюю точку. К якорю крепится шток, к которому может крепиться исполнительный механизм, обеспечивающий поднятие груза. При поднятии якоря в крайне верхнюю точку блок управления магнитом переводит его в режим удержания. Это способствует существенно меньшому энергопотреблению.

После установки электромагнита следует выполнить проверку суммарного веса, прикладываемого к штоку магнита с учетом веса якоря и поднимаемого груза. Важно, чтобы этот показатель не превышал установленную в техническом паспорте величину.

Оптимальные условия для работы

Магниты этой серии рассчитаны для использования в климатической среде, отвечающей нормам УХЛ. По размещению на рабочем месте магниты отвечают 2-й категории. Внешняя среда рабочей зоны должна быть взрывобезопасной и чистой от агрессивных газовых примесей, которые могут повредить рабочие узлы магнита. Температура среды в эксплуатационной зоне должна поддерживаться на уровне -400С … +500С.

В процессе установки магнита следует придерживаться вертикального положения. Отклонение может составить не больше 50. Режим работы магнитов может поддерживаться продолжительный либо повторно-кратковременный.

Магнит (модель)

ЭМТ-23-1

ЭМТ-23-2

ЭМТ-23-3

ЭМТ-23-4

Величина перемещения якоря, см:

5

6

8

Значение тяговых усилий, кг:

25

50

69

103

Значение мощности магнита. Вт:

70

90

100

Количество рабочих циклов за час:

600

400

300

Мощность при форсировании, кВт:

1,5

2

3

Диапазон эксплуатационных температур:

-400С ÷ +500С

Масса магнита, не больше, кг:

28

38

60

Вес якоря электромагнитной системы, не более, кг:

2,5

5,5

10

14

  • Электромагнит ЭМТ-23-1
  • Электромагнит ЭМТ-23-2
  • Электромагнит ЭМТ-23-3
  • Электромагнит ЭМТ-23-4
