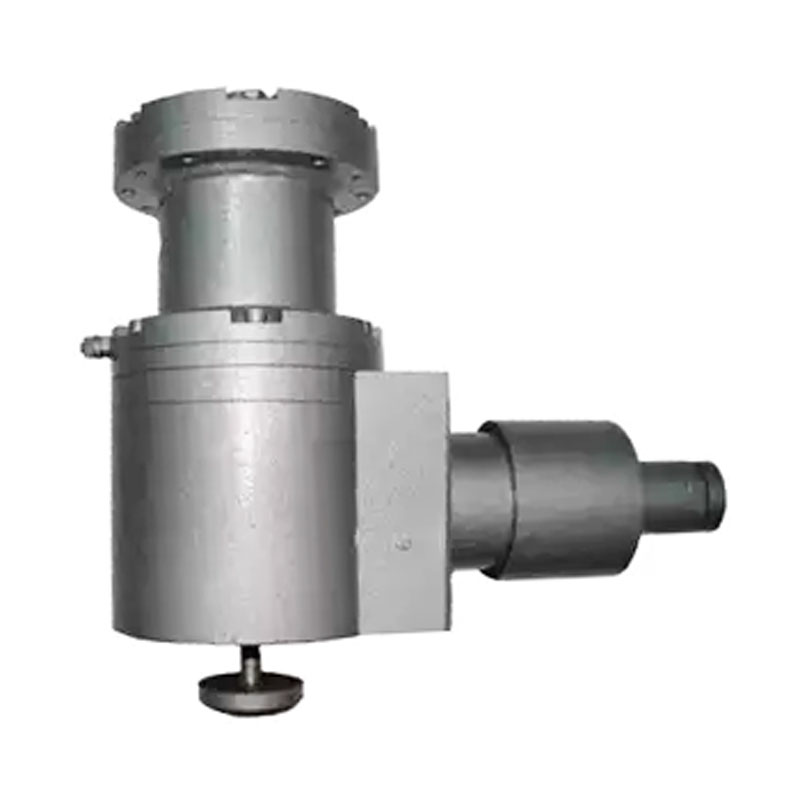

Электромагнит ЭМТ 22

Электромагнит ЭМТ 22 – специализированное электромагнитное устройство с якорем, имеющим прямоходную траекторию движения. Эл.магниты серии ЭМТ-22 по способу воздействия на управляемый механизм относятся к классу толкающих устройств одностороннего действия. Является низковольтным оборудованием, приспособленным к эксплуатации в помещениях и зонах, обладающих взрывоопасной атмосферой, содержащей смеси опасных веществ групп Т1, Т2, Т3, Т4 в соответствии с ГОСТ12.1.011. Корпус устройства имеет защищенную оболочку.

Назначение магнита ЭМТ 22

Эл.магниты данного типа применяются преимущественно в качестве управляющих устройств в системах автоматического или дистанционного управления механизмами различного типа. В том числе разрешается эксплуатация электромагнита для управления запорной арматурой трубопроводов технологических установок металлургического производства, а также оборудования ТЭЦ и ТЭС.

Устройство и работа

Магнит ЭМТ 22 выпускается в форм-факторе металлического разборного корпуса цилиндрической формы с закрепленным на корпусе выступающим блоком управления. Крепление устройства осуществляется посредством фланца, имеющего 4 крепежных отверстия M6-7H. Корпус устройства защищенный, покрыт антикоррозийным материалом. Электромагнит конструктивно состоит из прямоходящего якоря, силовой катушки, опорного фланца, электронного блока управления и толкателя, совмещенного с якорем. При подаче питания магнитное поле, создаваемое катушкой, приводит в движение якорь, управляющий перемещением толкателя. Возврат устройства в первоначальное положение осуществляется после отключения питания посредством пружинного механизма внутреннего расположения.

Марка эл.магнита

ЭМТ-22

Рабочее положение устройства в пространстве

Вертикальное/горизонтальное. Допустимо отклонение не более 50.

Тип исполнения

Металлический корпус

Режим функционирования

Продолжительный, с фиксированным включением

Тип подключения питания

Клеммное соединение

Тип питания

Переменный ток, 50 Гц

Рабочее номин. напряжение, В

220

Потреб. Мощность, Вт

при форсированном включении

125

при удержании

15

Расстояние хода якоря, мм, максимум

10,0±0,2

Тяговое усилие, Н

120

Удерживающее усилие, не менее, Н

185

Время срабатывания якоря, сек.

0,50

Время возврата, сек.

0,20

Макс. кол-во включений, в час

1000

Класс защиты корпуса согласно ГОСТ 14255

IP54

Климатическое исполнение согласно ГОСТ 15150

УЗ/ТЗ

Габариты, мм

Высота

306

ширина (габаритная)

285

диаметр корпуса (макс.)

58

Масса, кг

13,0

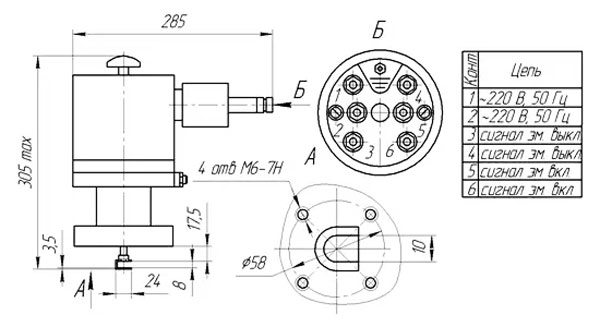

Схема магнита ЭМТ 22

Схема электромагнита
