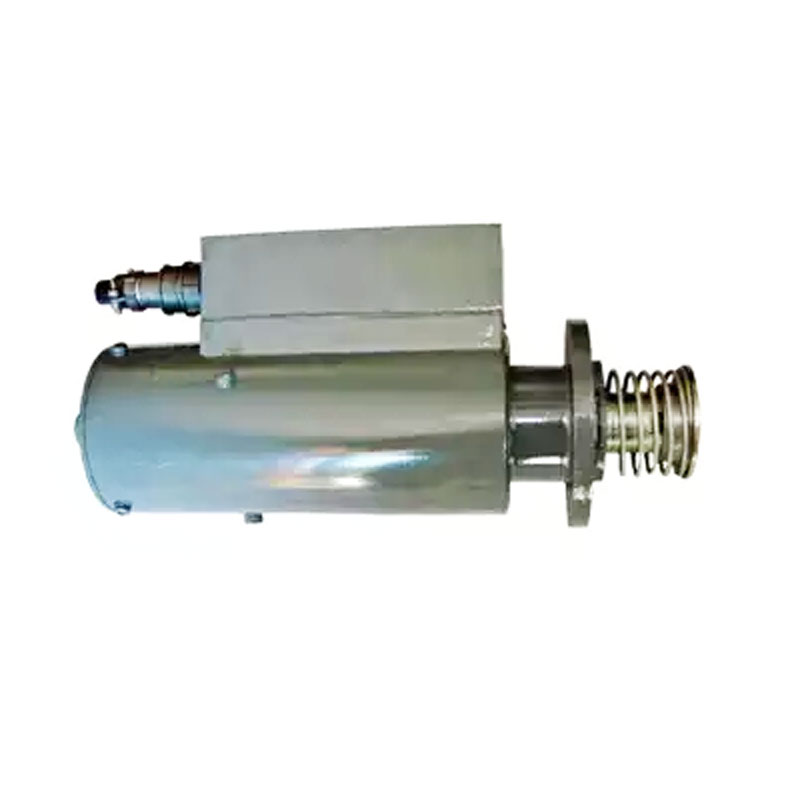

Электромагнит ЭМТ 2-37-М

Электромагнит ЭМТ 2-37-М – специализированное электромагнитное устройство втягивающего действия, снабженное фиксирующим механизмом. Относится к разряду низковольтного оборудования, разрешенного к эксплуатации в помещениях, лишенных взрывоопасной среды. Выполнен в климатическом исполнении категории У в соответствии с ГОСТ 15150-69. Конструктивно и функционально устройство является аналогом эл магнитов серии ЭМ-69 и ЭВ-3.

Назначение магнита ЭМТ 2-37-М

Электромагниты данной серии предназначены для эксплуатации в качестве автоматических управляющих механизмов различных приводов систем защиты оборудования ТЭЦ и ТЭС. Кроме того, устройство может применяться в качестве привода дистанционного или автоматизированного управления механизмами иного типа, в том числе запорными вентилями трубопроводов промышленных установок.

Устройство и работа

Электромагниты данной модификации производятся в форм-факторе металлического монокорпуса цилиндрической формы с закрепленным на корпусе блоком электронного управления.

Монтаж устройства осуществляется посредством фланца, имеющего 4 крепежных отверстия. Устройство конструктивно состоит из прямоходящего якоря, силовой катушки, катушки защелки, механизма защелки, путевого выключателя и электронного блока управления. При подаче питания магнитное поле, формируемое силовой катушкой, приводит в движение якорь. При достижении якорем верхнего положения срабатывает механизм защелки, фиксирующий якорь в верхнем положении. При этом путевой выключатель производит отключение подачи питания на силовую катушку. Возврат якоря в первоначальное положение осуществляется путем подачи питания на катушку защелки, управляющую движением механизма фиксации якоря. После снятия защелки якорь возвращается в нижнее положение посредством пружинного механизма.

Марка эл.магнита

ЭМТ 2-37-М

Рабочее положение устройства в пространстве

Вертикальное. Допустимо отклонение не более 50.

Тип исполнения

Металлический корпус с антикоррозийным покрытием

Тип крепления

Металлический круглый фланец

Количество крепежных отверстий

4

Тип подключения питания

Штепсельный разъем

Тип питания

Переменный ток, 50 Гц

Рабочее номин. напряжение, В

220

Потреб. Мощность, Вт

эл. магнита защелки

250

силового магнита

400

Расстояние хода якоря, мм, максимум

30,0

Тяговое усилие, Н

120

Время срабатывания якоря, сек.

0,50

Время возврата, сек.

0,10

Макс. кол-во включений, в час

600

Допустимая температура рабочей среды, 0С

От -40 до +50

Макс. (эксплуатационная) высота над уровнем моря, м

1000,0

Габариты, мм

Высота

365

ширина (габаритная)

171

диаметр корпуса

106

диаметр крепежного фланца

120

монтажный диаметр

90

Масса, кг

14,0

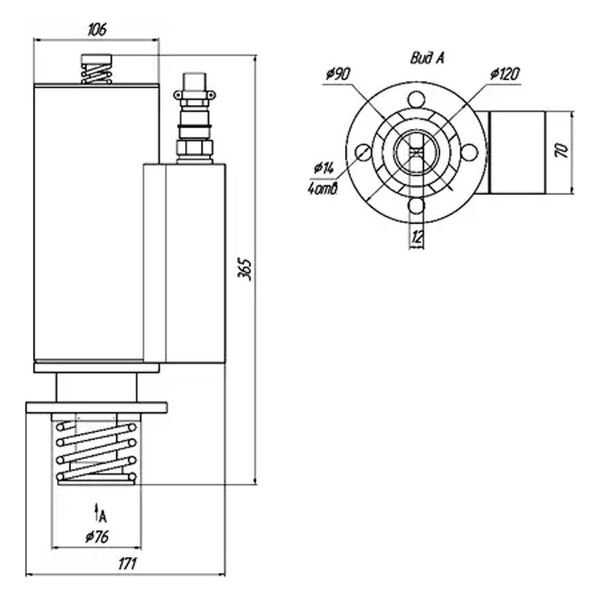

Схема электромагнита ЭМТ 2-37-М

Схема магнита
