Электромагнит ЭМТ 55

No votes yet
Категория:

Электромагнит ЭМТ 55 – специализированное электромагнитное устройство толкающего типа действия с повторно-кратковременным режимом работы. Устройство имеет защищенный корпус, позволяющий обеспечивать защиту эл. магнита от воздействия соляного тумана, динамической пыли, механических ударов и вибраций. По функциональным возможностям является полным аналогом эл. магнитов типа ЭМ-1Г, ЭМ-55 и ЭМI-000ТУ.

Назначение магнита ЭМТ 55

Электромагнит данного типа применяется для управления автоматикой осевого перемещения различных механизмов: топливных насосов, выключателей фрикционов, систем пневмо- и гидроавтоматики. Конструктивные и функциональные особенности устройства допускают использование в обитаемых отсеках военной техники.

Устройство и работа

Данный магнит выполнен в форм-факторе металлического монокорпуса цилиндрической формы, защищающего силовую катушку и подвижный якорь. Подача питания осуществляется посредством клеммного соединения. При подаче питания силовая катушка формирует магнитное поле, создающее тяговое усилие, перемещающее якорь. Возврат якоря в исходное положение осуществляется пружинным механизмом после отключения питания.

Марка эл. магнита

ЭМТ 55

Рабочее положение устройства в пространстве

Любое

Тип исполнения

Металлический корпус с антикоррозийным покрытием

Тип крепления

Крепежные пластины, смонтированные на корпусе устройства

Количество крепежных отверстий

6

Тип подключения питания

Клеммный разъем

Тип питания

Постоянный ток

Рабочее номин. напряжение, В

От 20 до 29

Режим работы

Повторно-кратковременный (ПВ=15%)

Расстояние хода якоря, мм, максимум

15,0

Тяговое усилие, Н:

при нагретом состоянии

39,2

при холодном состоянии

46

Время срабатывания якоря, сек.

0,04

Длительность включенного состояния, сек.

1,0

Длительность выключенного состояния, сек.

7,0

Длительность перерыва, мин:

после 10 включений

5

после 60 включений

30

Средний ресурс вкл/выкл, циклов

6000

Средний срок эксплуатации, лет

10

Нормальная температура рабочей среды, 0С

От -50 до +70

Предельная пониженная температура эксплуатации, 0С

-60

Допустимая (макс.) влажность рабочей среды, %

98

Степень защиты корпуса

IP54

Допустимая водность воздействующего соляного тумана, г*м3

От 2,0 до 3,0

Допустимая концентрация воздействующей динамической пыли, г*м3

5±2

Допустимые параметры воздействующих синусоидальных вибраций:

частота, Гц

От 20 до 30

амплитуда, м*с2

19,6 (2g)

Допустимые параметры акустического воздействия:

частота, Гц

От 50 до 10000

звуковое давление, дБ

135

Габариты, мм:

длина

173

ширина

122

высота

82

диаметр корпуса

81

Масса, кг

4,0

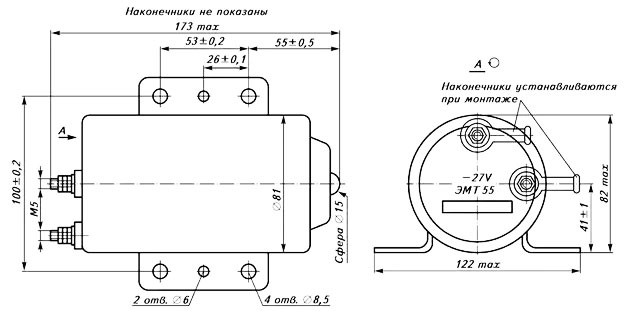

Габариты магнита ЭМТ 55

Схема габаритов магнита ЭМТ 55
