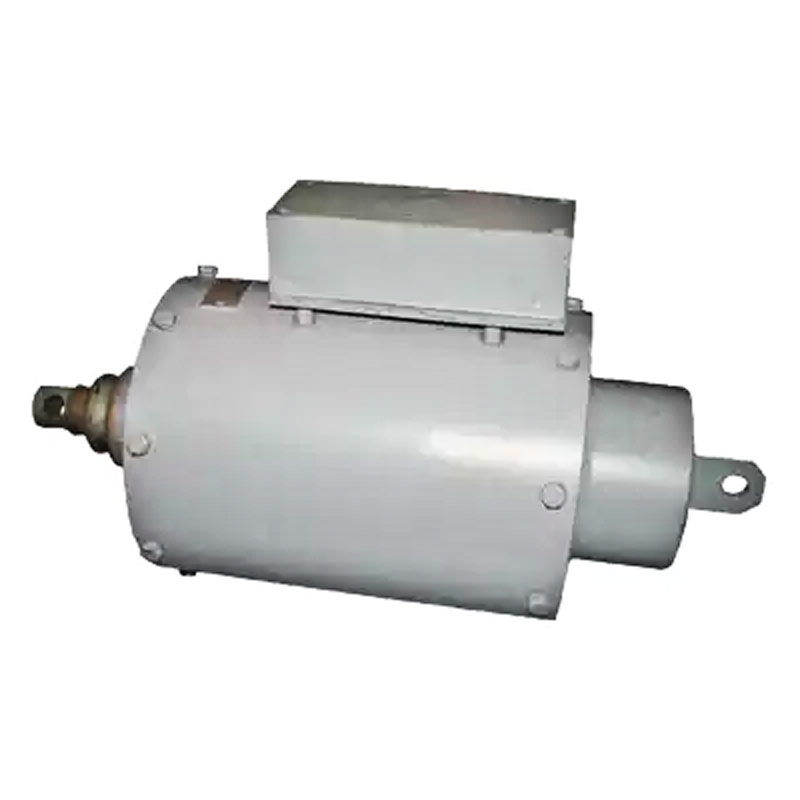

Электромагнит ЭМТ 23-5

No votes yet
Категория:

Электромагнит ЭМТ 23-5 представляет собой магнит переменного тока, используемый для гидротолкателей тормозных устройств подъемно-транспортных агрегатов и машин. Также устройства этой модели успешно используются в качестве приводов толкателя батарей коксохимической печи.

Устройство магнита ЭМТ-23-5

Предложенный тип магнитов производится в цилиндрических металлических корпусах, которые надежно защищают рабочие элементы магнита от проникновения пыли и влаги. На противоположных сторонах магнита имеются два крепежных отверстия, одно из которых используется для крепления магнита к основанию установки, а второе для крепления привода исполнительного механизма.

Основными рабочими узлами магнита являются магнитная катушка, якорь, магнитопровод, механизм возврата, управляющий шток. При подключении к обмоткам катушки переменного 3-фазного напряжения 380 В по обмотке катушки протекает электрический ток. Под воздействием этого тока генерируется магнитное поле, которое выталкивает якорь в верхнее положение. В процессе перемещения якоря происходит воздействие на шток, который передаст усилие от магнита к исполнительному механизму.

 Параллельно, в процессе движения якоря, происходит сжатие пружины, обеспечивающей возврат магнита в исходное (предыдущее) положение. В таком положении якорь будет удерживаться, пока подается напряжение на катушку. Потребляемая мощность магнитом в режиме удержания составляет не больше 330 Вт. После остановки подачи напряжения на катушку возбуждения пружина под действием сил упругой деформации возвращает рабочий якорь в начальное положение.

Отличительной частью магнитов ЭМТ 23-5 является то, что они могут производиться и под другое напряжение как переменного тока, так и постоянного тока.

Эксплуатационные условия

Предложенные электромагниты рассчитаны для установки во взрывобезопасных помещениях, где отсутствуют примеси агрессивных газов и паров, которые могут повредить рабочие элементы магнита. Температура внешней среды, в которой планируется использование электромагнитных систем, должна находиться в пределах от -400С до +500С. Рабочее место по отношению к уровню моря должно находиться не выше показателя 2 050 метров над этим уровнем.

Показатель толкающего усилия:

490 Н

Значение якорного хода:

5 см

Питающее напряжение:

380 В, 3-фазный ток, 50 Гц

Мощность в режиме удержания:

330 Вт

ПВ:

40%

Количество включений в час:

1000 цикл/час

Схема магнита ЭМТ-23-5

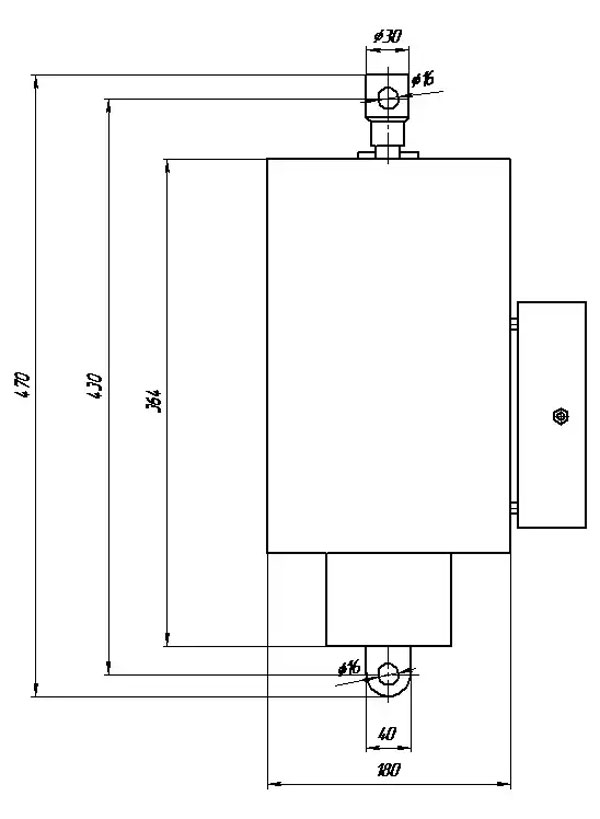

Габариты магнита
