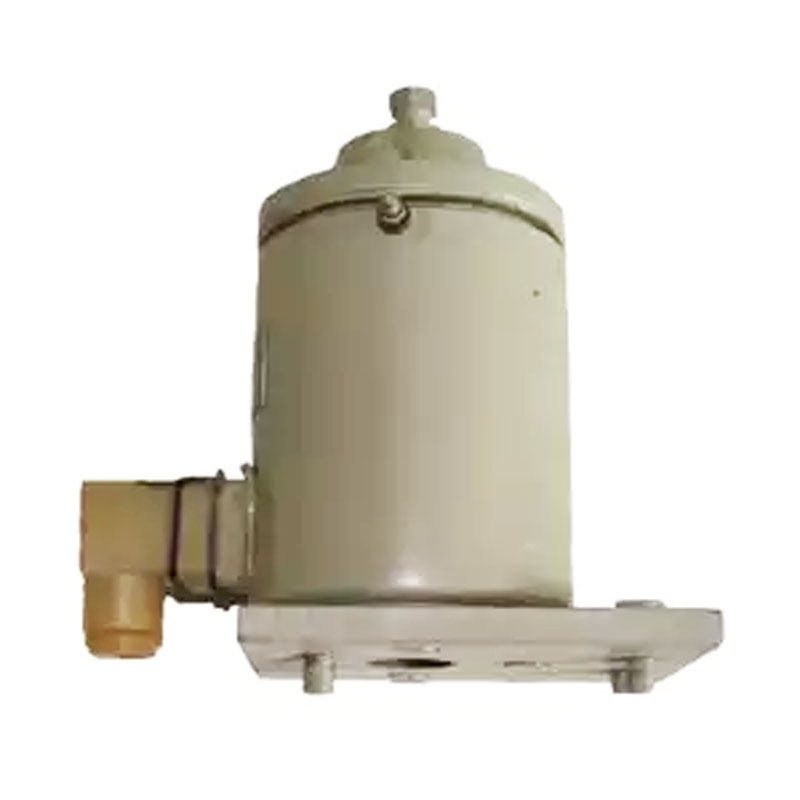

Электромагнит ЭМТ 15

No votes yet
Категория:

Электромагнит ЭМТ 15 относится к магнитным системам постоянного тока, которые разработаны с целью установки на пружинных тормозных системах колодочного типа. Предложенные электромагниты используют для работы в комплексе с тормозными агрегатами серии ТКТ, а также для возможности привода исполнительных механизмов другого типа.

Предложенная модель магнита разработана на основе магнитных систем МО и предусматривает их замену. Магниты ЭМТ владеют такими же присоединительными параметрами, как и МО-серия и позволяют получить аналогичные параметры тяговых усилий, а также других технических характеристик.

Особенности магнита ЭМТ 15

Электромагниты предложенной серии выполняются в трех модификациях, отличающихся между собой величиной тягового усилия и ходом якоря. Конструкционно электромагнит ЭМТ-15 состоит из таких основных узлов как катушка, якорь, возвратный механизм и магнитопровод с фланцами.

При подаче напряжения на катушку и прохождению тока по ее виткам генерируется магнитного поле, под действием которого происходит перемещение якоря. В процессе своего движения якорь, через специальную тягу, воздействует на исполнительный узел, обеспечивая при этом растормаживание системы. Перемещаясь, якорь сжимает пружину возвратного механизма, которая возвратит устройство в начальное положение по прерыванию подачи тока в обмотки рабочей катушки.

Условия для использования магнитов

Предложенная серия магнитов выпускается в климатическом варианте УХЛ по категории рабочего размещения номер 4. Использовать устройства можно во взрывобезопасной по свойствам среде, где должны отсутствовать токопроводящие виды пыли и не быть в ней агрессивных газовых и паровых примесей. Температура окружающей среды в рабочем помещении должна составлять от -100С до +500С. Показатель защищенности от проникновения влаги и пыли внутрь корпуса магнита составляет IP54.

Магниты ЭМТ 15 выпускаются в трех модификациях, технические различия которых можно видеть в таблице их характеристик.

Магнит

ЭМТ-15-1-2

ЭМТ-15-2-2

ЭМТ-15-3-2

Показатель тягового усилия, Н:

96…290

320…950

700…2000

Рабочий ход рабочего якоря, миллиметры:

3

4

4.5

Временной показатель срабатывания магнита, сек:

0.1…0.25

0.2…0.35

0.35…0.65

Величина потребляемой магнитом мощности, Вт:

от 50 до 180

от 85 до 280

от 120 до 420

Вес электромагнита, кг:

5.5

11.6

20.5
