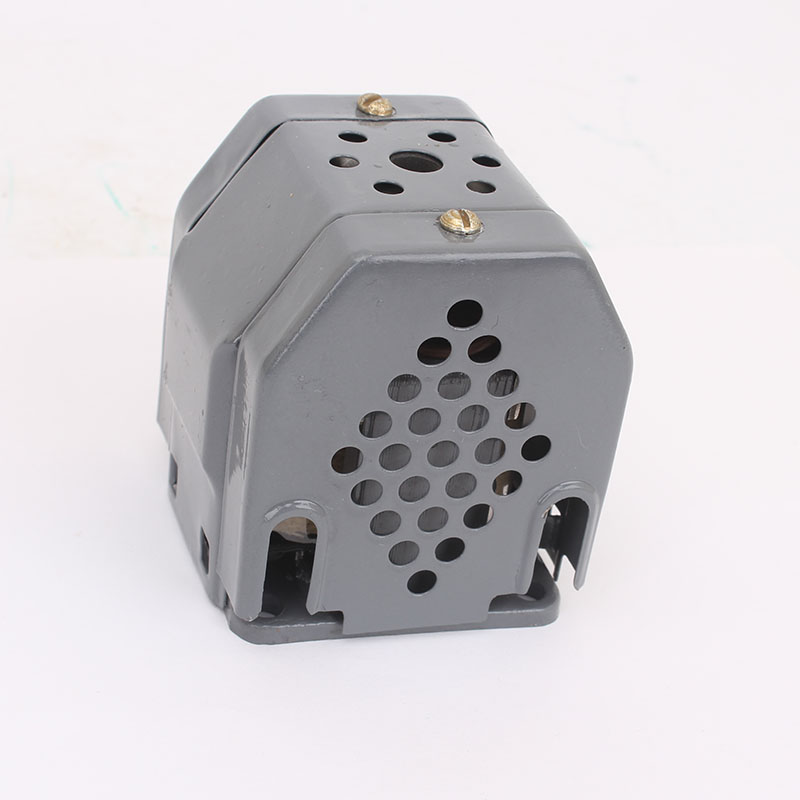

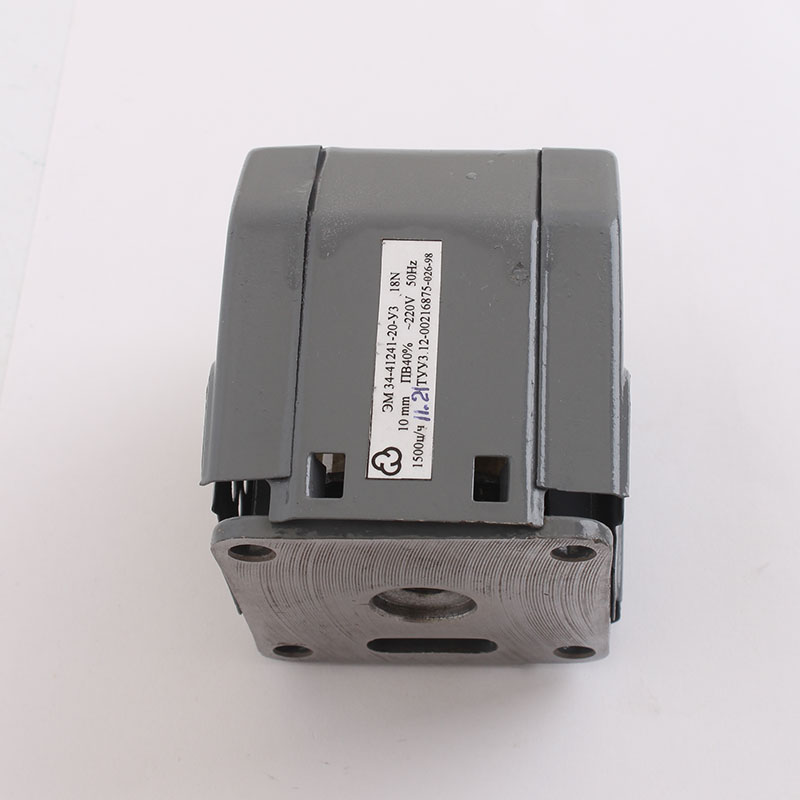

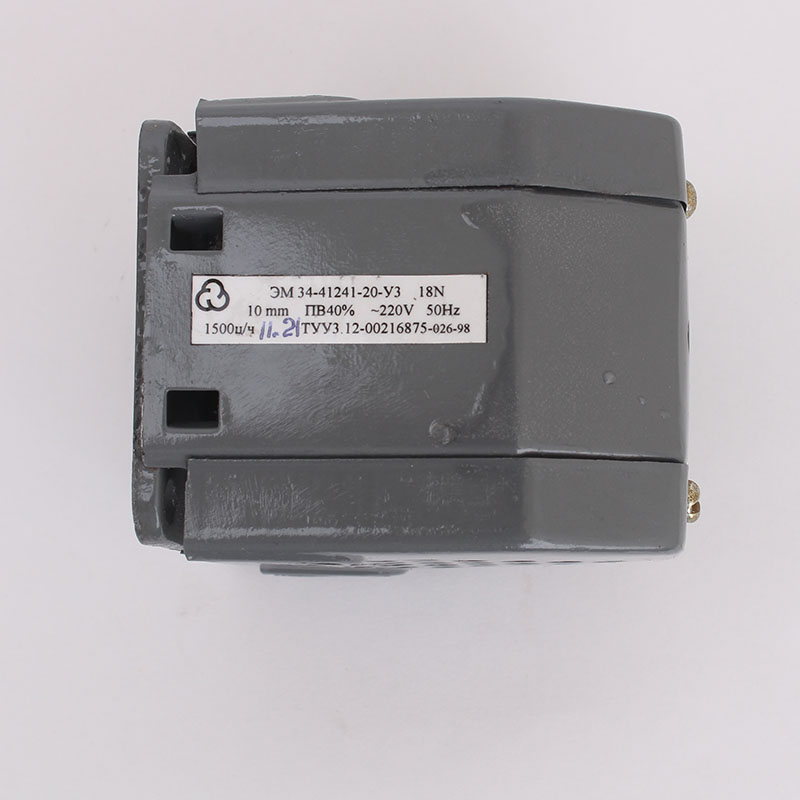

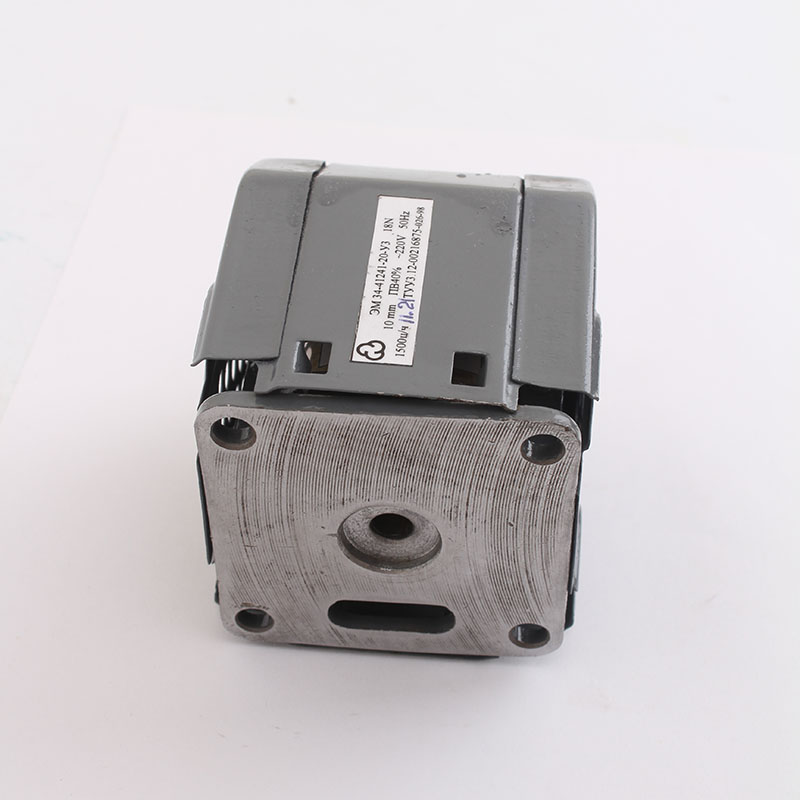

Электромагнит ЭМТ 34

No votes yet
Категория:

Электромагнит ЭМТ 34 (ЭМТ-34-3, ЭМ-34-4, ЭМ-34-5) являются однофазными и унифицированы для включения в сеть для работы переменного тока. Рабочая сеть может быть, как низко-, так и высоковольтной со стандартными и нестандартными значениями напряжения. Данные магниты могут работать в сетях с напряжением от 0,9 до 1,1 общепринятного значения.

ЭМТ34 осуществляют одностороннее действие в толкающем режиме. Они используются для комплектации промышленных исполнительных механизмов поворотного, выдвижного и прочих типов.

Данные магниты могут быть смонтированы и в горизонтальном пространстве, и в вертикальном пространстве. Максимально отклонение от основной оси в любом из положений не выходит за рамки5 градусов. Температурный рабочий режим данных электромагнитов составляет промежуток от -45 до +40 градусов.

Назначение магнита ЭМТ34

Электромагниты данного типа предназначены для дистанционного приведения в действие различных поворотных и запирающих узлов промышленных систем. Данные магниты используются в пневмо- и гидросистемах, а также в некоторых подъёмных механизмах. Основным спектром изделий, на которые устанавливаются электромагниты, являются вентили, заслонки, тормозные муфты, краны и питатели.

Устройство и работа

Электромагниты нашей марки используют принцип электромагнитного силового поля. Данное поле активизируется при подаче напряжения на обмоточную катушку изделия. После подачи электрического тока осуществляется преобразование силового поля в механическое усилие. В результате данного преобразования приводятся в движение узлы исполнительных механизмов. Например, после подачи тока на электромагнит серии ЭМТ установленный на вентиле гидросистемы, произойдет прекращение подачи жидкости по системе.

Тип электро-

магнита

Рабочее состояние, ПВ в %

Размер работы якоря (ход) мм

Время, за которое происходит возврат (секунды)

Как часть включается за 60 минут

Мощность (рабочий размер) Вт

Время сработки (секунды)

Размер тягового усилия в Ньютонах

ЭМТ 34-3

100

5,0 (10,0)

0,08 (0,09)

3000 (2400)

24

0,09 (0,100)

12 (10,0)

40

2400 (2000)

28

0,1 (0,110)

14 (12,0)

15

1800 (1200)

42

0,13 (0,145)

18 (16,0)

ЭМТ 34-4

100

5,0 (10,0)

0,08 (0,10)

3000 (1500)

26

0,09 (0,110)

19 (16,0)

40

2000 (1000)

32

0,10 (0,120)

21 (18,0)

15

1500 (600)

46

0,13 (0,155)

30 (25,0)

ЭМТ 34-5

100

5,0 (10,0)

0,08 (0,105)

3000 (1500)

35

0,09 (0,115)

28 (25,0)

40

2000 (1000)

42

0,10 (0,125)

33 (30,0)

15

1500 (600)

58

0,13 (0,160)

44 (40,0)
