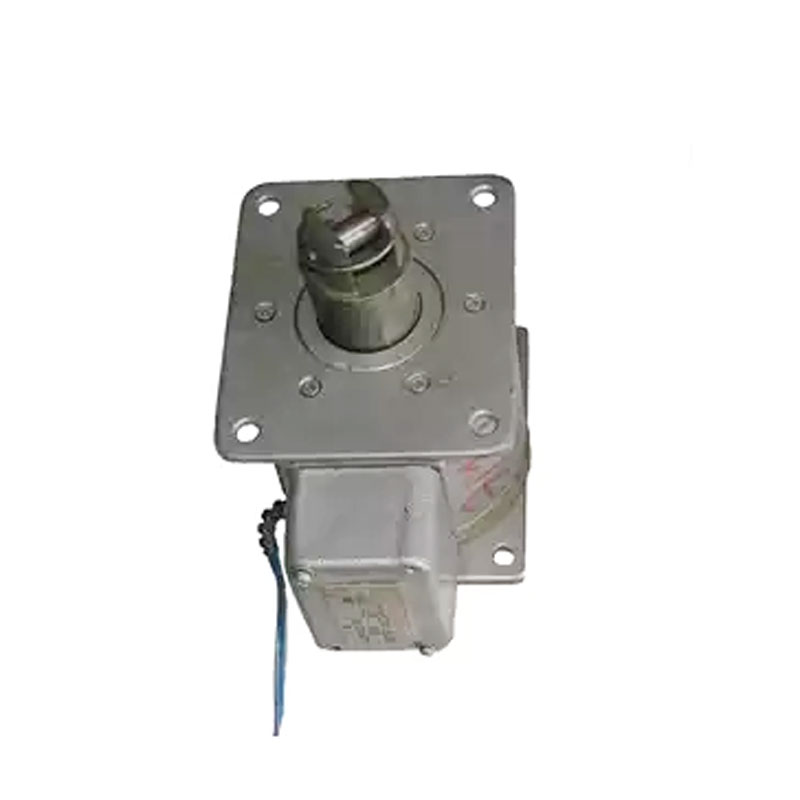

Электромагнит ЭМТ 17

Электромагнит ЭМТ 17 применяются в различных промышленных отраслях для осуществления управления на расстоянии в режиме автоматического контроля любыми исполнительными механизмами. Магниты данной серии могут применяться для гидравлических, пневматических и прочих видов систем. Электромагниты ЭМТ могут быть включены как в низко-, так и в высоковольтные сети, имеющие стандартные и нестандартные параметры напряжения. Отклонения в напряжении питающей сети могут быть в численном промежутке от 0,85 до 1,1 от указанного номинального значения.

Магнит ЭМТ 17 используются при температуре окружающей среды от +10 до +60 градусов. Максимальное значение собственного нагрева прибора равняется 175 градусам. В монтаже магнитного прибора возможно отклонение от оси (вертикальная) в пределах уровня равного 5 градусам.

Назначение магнита ЭМТ 17

Электромагниты серии ЭМТ 17 – это полноценные аналоги приборов         МИС и ЭМ-33. Они предназначены для передачи усилия на всевозможные запирающие и движущиеся элементы различных узлов гидро- и пневмосистем, а дополнительно для выполнения определенных других видов производственных задач в подъёмных и прочих механизмах. Основной сферой применения электромагнитов ЭМТ 17 являются закрытые помещения. Данные приборы изготавливаются двух типов: тянущие и толкающие.

Основная номенклатура узлов, в которых применяются электромагниты ЭМТ 17:

  • Задвижки;
  • Вентили;
  • Герметичные клапаны;
  • Краны;
  • Муфты тормозных механизмов;
  • Вариаторы скорости.

Устройство и работа

Принцип работы представляет собой подачу напряжения на обмоточную катушку прибора. Подача электричества осуществляется дистанционным способом. В результате этого катушка создаёт электромагнитное силовое поле, которое превращает электрическую энергию в механическое действие. Посредством такого действия приводится в движение исполнительный механизм. Например, если это тормозная муфта подъёмного механизма, то при подаче напряжения на её электромагнит происходит активизация тормоза, либо его частичное или полное отключение.

Тип

магнита

Ход якоря,

мм

Усилие,

Н/кг

Номинальная потребляемая

мощность, Вт

Частота

вкл./час

Масса,

кг

Режим удержания



Форсированный

ПВ

40%

ПВ

100%

ЭМТ 17-3

20

30/3

35

330

200

50

3,2

ЭМТ 17-4

25

42/4,2

45

360

2,8

ЭМТ 17-5

25

60/6,0

45

430

3,7

ЭМТ 17-6

30

85/8,5

55

570

4,0

ЭМТ 17-7

25

60/6,0

40

430

5,8
