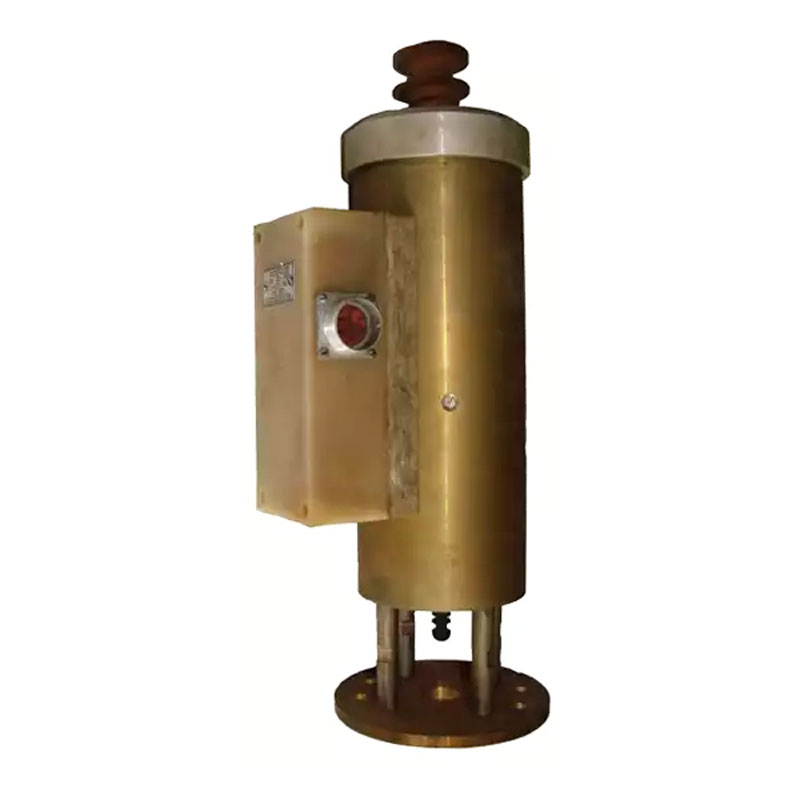

Электромагнит ЭМТ 3-36

Электромагнит ЭМТ 3-36 – специализированное электромагнитное устройство с повторно-кратковременным режимом работы и высокой скоростью срабатывания. Устройство оснащено электромеханической защелкой, имеет широкий диапазон рабочего напряжения, неприхотливо в обслуживании, а по своим эксплуатационным характеристикам является полным аналогом электромагнита серии ЭМ-43-36.

Данная модель предназначена для использования в невзрывоопасной среде, лишенной токопроводящей пыли, а также ионизированных газов, вызывающих снижение электрической прочности изоляционных материалов в случае конденсации влаги.

Назначение магнитов ЭМТ 3-36

Электромагниты данного типа предназначены для работы в качестве управляющего устройства автоматических и дистанционных систем контроля запорной или защитной арматуры турбин тепловых и атомных электростанций, гидрозатворов гидроэлектростанций, а также различных гидравлических систем иного назначения. Разрешена эксплуатация устройства на трубопроводах с дистанционным или автоматическим управлением проходящими потоками жидкостей, воздушных или паровых масс.

Устройство и работа

Электрического плана магнит выполнен в форм-факторе металлического монокорпуса с антикоррозийным покрытием, внутри которого помещена изолированная катушка и якорь. Питание подается через блок управления, помещенный на корпусе устройства. Во время подачи питания создается магнитное поле, формирующее тяговое усилие, управляющее перемещением якоря к опорному фланцу. Возврат якоря в первоначальное положение осуществляется внутренним пружинным механизмом при отключении питания устройства.

Марка эл.магнита

ЭМТ 3-36

Рабочее положение устройства в пространстве

Вертикальное/горизонтальное. Допустимо отклонение не более 50.

Тип исполнения

Металлический корпус

Тип крепления

Металлический круглый фланец

Количество крепежных отверстий

4

Режим функционирования

Повторно-кратковременный (ПВ=5%)

Тип подключения питания

Штепсельный разъем

Рабочее номин. напряжение, В

12/24/110/220

Потреб. мощность, Вт

эл. магнитной защелки

250

силового магнита

300

Расстояние хода якоря, мм, максимум

10,0

Тяговое усилие, Н

200

Время срабатывания якоря, сек.

0,20

Время возврата, сек.

0,15

Максимальное число срабатываний, не более, в час

300

Габариты, мм

Высота

612

ширина (габаритная)

175

диаметр корпуса

138

расстояние между парами монтажных отверстий

102±0,4

Масса, кг

15,0

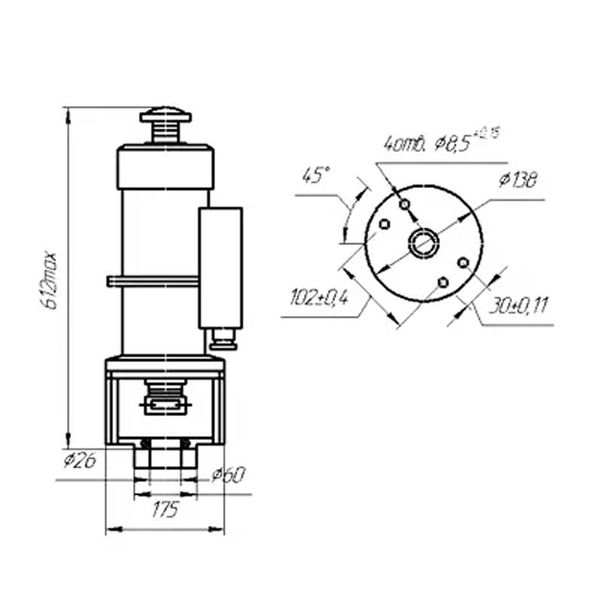

Схема габаритов ЭМТ 3-36

Габариты ЭМТ 3-36
