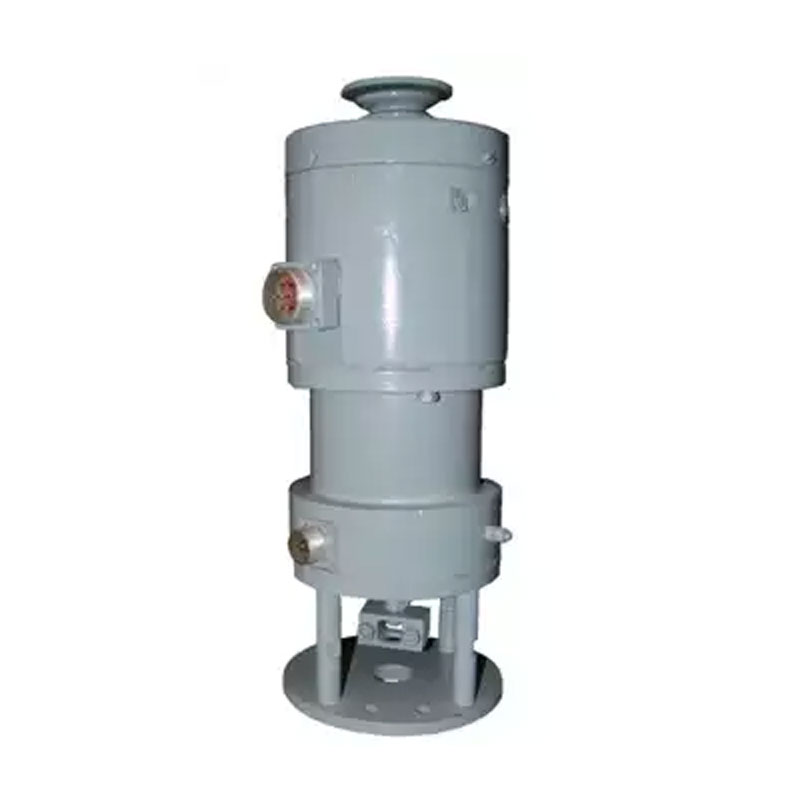

Электромагнит ЭМТ 5-36

Электромагнит ЭМТ 5-36 – специализированное электромагнитное устройство моноблочного типа, выполняющее одновременно функции тянущего и толкающего эл. магнита. Устройство оснащено электромеханической защелкой, имеет высокую скорость срабатывания, оборудовано кнопкой ручного управления перемещением якоря, а по своим эксплуатационным характеристикам является полным аналогом электромагнита серии ЭМ-47-36.

Назначение ЭМТ 5-36

Данный тип электромагнита используется для управления приводами защитных устройств гидравлической составляющей систем защиты турбинного оборудования теплоэлектростанций. Допускается эксплуатация устройства в невзрывоопасной среде, лишенной водяных паров, жидкостей ВРП и ОМТИ, а также турбинного масла.

Устройство и работа

Электромагнит ЭМТ 5-36 изготовлен в форм-факторе металлического монокорпуса цилиндрической формы с антикоррозийным покрытием, внутри которого помещены изолированные силовая и размагничивающая катушки, якорь, совмещенный с толкателем, электромеханическая защелка и система контактов для контроля положения якоря. Питание подается через блок управления, помещенный на корпусе устройства и подключаемый к внешнему источнику посредством штепсельного разъема. Во время подачи питания на силовую катушку создается магнитное поле, формирующее тяговое усилие, управляющее толкающим перемещением якоря. При подаче питания на катушку размагничивания происходит втягивание якоря. Возврат якоря в первоначальное положение осуществляется внутренним пружинным механизмом при отключении питания устройства.

Марка эл.магнита

ЭМТ 5-36

Рабочее положение устройства в пространстве

Вертикальное. Допустимо отклонение не более 50.

Тип исполнения

Металлический корпус

Тип крепления

Металлический круглый фланец

Количество крепежных отверстий

4

Режим функционирования

Повторно-кратковременный (ПВ=5%)

Тип подключения питания

Штепсельный разъем

Рабочее номин. напряжение, В

220

Диапазон допустимого изменения напряжения питания от номин. значения.

От 0,85 до 1,1

Потреб. Мощность, Вт

эл. магнитной защелки

30

силового магнита

300

Номин. ток силового эл. магнита, А

1,24

Макс. отклонение активного сопротивления обмотки катушек в холодном состоянии, не более, %

8

Расстояние хода якоря, мм, максимум

10,0

Тяговое усилие, Н

200

Время срабатывания якоря, сек.

0,30

Время возврата, сек.

0,30

Допустимая температура рабочей среды, 0С

От -10 до +60

Допустимая влажность рабочей среды, %

До 90

Макс. (эксплуатационная) высота над уровнем моря, м

2000,0

Класс нагревостойкости по ГОСТ 19264-82

F

Макс. температура нагрева, 0С

175

Макс. допустимая вибрация:

частота, Гц

От 5 до 30

амплитуда, мм

До 0,3

Габариты, мм

Высота

371

ширина (габаритная)

173

диаметр корпуса

138

расстояние между парами монтажных отверстий

102±0,11

Масса, кг

19,6

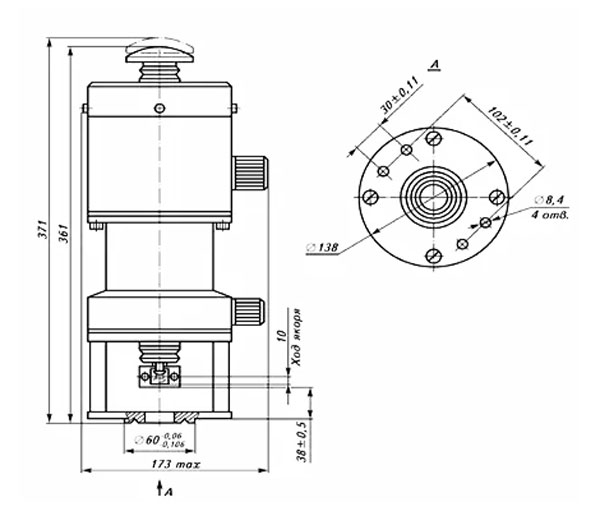

Схема габаритов ЭМТ 5-36

Габариты магнита ЭМТ 5-36
