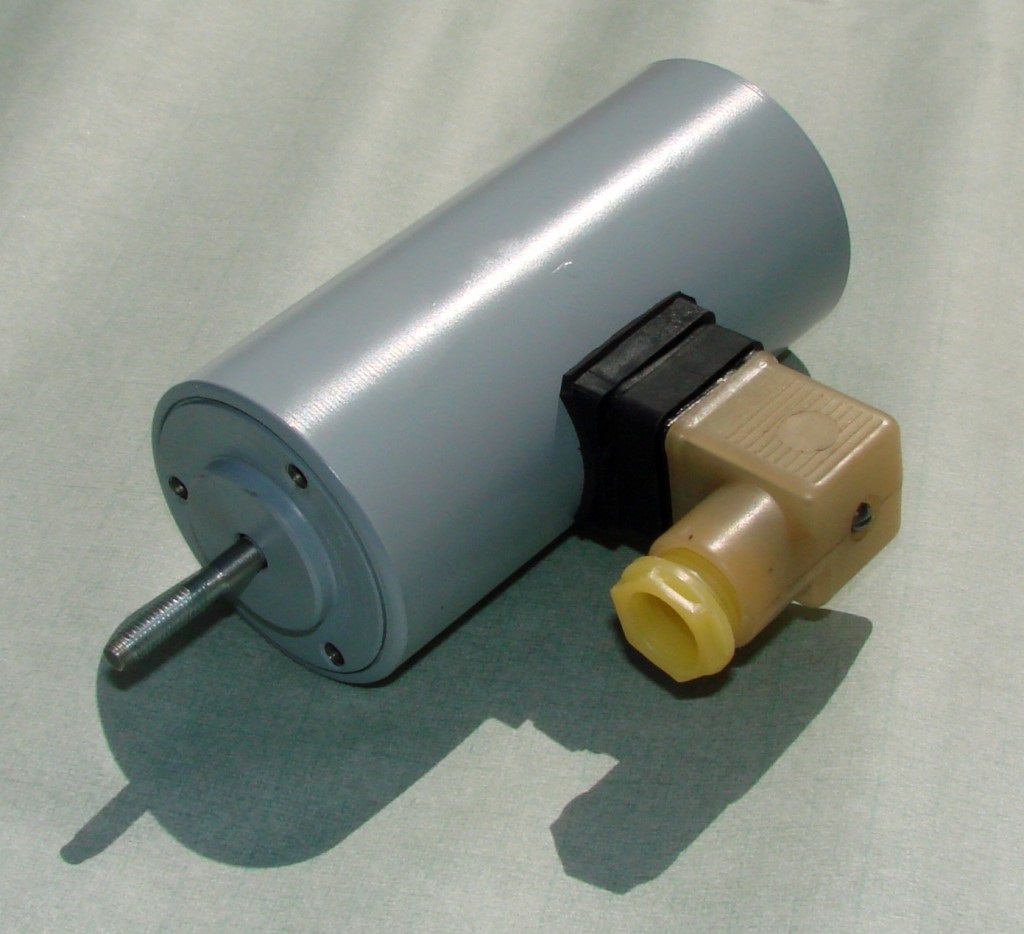

Электромагнит ЭМТ 31

Электромагнит ЭМТ-31 входят в комплект к различным промышленным исполнительным механизмам. Задачей данных магнитов является дистанционное приведение в действие в автоматическом режиме различных промышленных узлов, в том числе и промышленного швейного оборудования.

Электромагниты марки предназначены для эксплуатации при температуре окружающей среды от -10 до +40 градусов. Кроме этого, другими важными условиями нормальной работы электромагнита является отсутствие попадания прямых солнечных лучей, газов, жидкостей и прочих веществ, нарушающих электромагнитное поле изделия.

Монтировать электромагниты разрешается в вертикальном и горизонтальном положении. Важным условием монтажа является максимальное отклонение от осей в пределах не более 5 градусов.

Данные электромагниты предназначены для использования в низковольтных сетях постоянного тока. Для применения ЭМТ в сетях с переменным током необходимо использовать выпрямительный мост.

Назначение магнита ЭМТ 31

ЭМТ-31 могут осуществлять как толкательное, так и тянущее поступательное движение различных запорных, поворотных и прочих промышленных механизмов. Данные магниты применяются в пневматических и гидравлических сетях. Кроме этого, они могут быть использованы в подъёмных и некоторых других механизмах.

Устройство и работа

Основные элементы электромагнита:

  • Якорь с немагнитным толкателем;
  • Тяга;
  • Ползун;
  • Корпус;
  • Опорные фланцы, выполняющие задачи воротничка;
  • Катушки;
  • Прокладки и блок зажимов, вмонтированный в зажимную коробку.

От того, на какую из катушек осуществляется подача электрического тока, зависит и траектория перемещения якоря. Если ток поступает на катушку, расположенную слева, то якорь будет перемещаться в левую сторону, если на катушку справа – то в правую сторону. Каждая конечная точка траектории движения якоря в одну из сторон автоматически становится началом траектории движения в противоположную сторону. Важным условием перемещения якоря вверх в вертикальном положении является внешнее усилие, учитывающее массу якоря.

Тип

магнита

Режим

работы,

ПВ%

Номиналь-

ное тяго-

вое уси-

лие, Н

Номиналь-

ный ход

якоря, мм

Допусти-

мое число

включений

в час

Напряжение

постоянного

тока, В

Масса, кг

Якоря

Магнита

ЭМТ 31-5

10

30

10

10000

24

0,220

2,52

15

60

2400

ЭМТ 31-6

100

50

20

3600

0,435

5,05

15

100

1200

  • Электромагнит ЭМТ 31-5
  • Электромагнит ЭМТ 31-6
