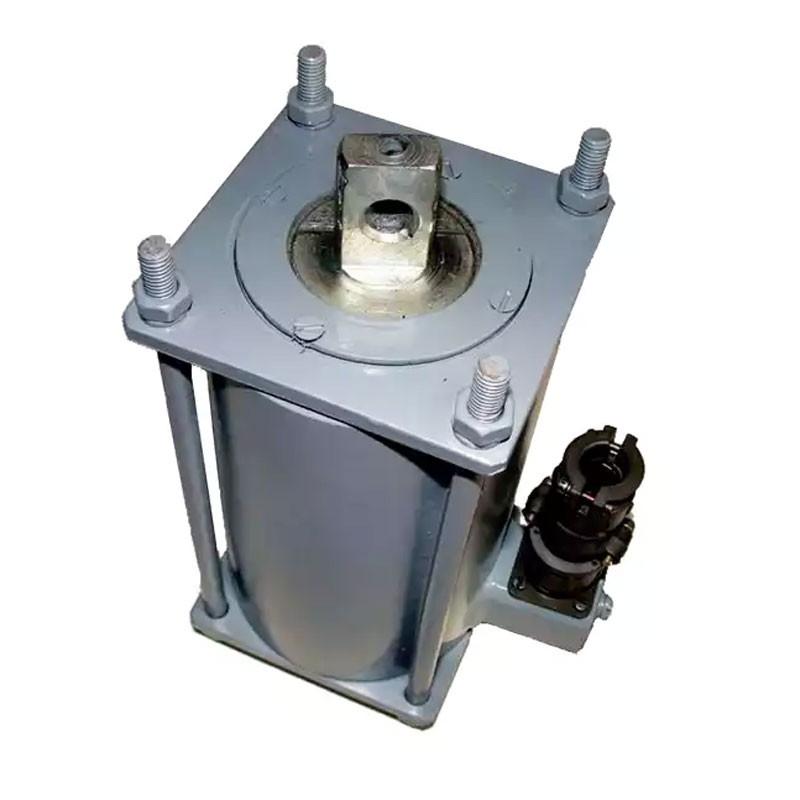

Электромагниты КЭП

Электромагнит серии КЭП – специализированные эл.магнитные устройства, соединяющие в себе преимущества эл.магнитов постоянного и переменного тока. Различаются по величине номинального тягового усилия. Предназначены для непринужденной эксплуатации в зданиях закрытого изготовления или под надежным защищающим навесом, защищающим оборудование от воздействия окружающей среды. В комплект поставки входит электромагнит, подробное тех. описание, инструкция и паспорт изделия.

Электромагнит КЭП (КЭП-350, КЭП-500, КЭП-800, КЭП-1000, КЭП-1300) имеют маркировку типа: КЭП AAAA B CC DDDD, где AAAA – величина тягового усилия, B – тип термозащиты (Т – терморезистор, П - термопредохранитель), CC – степень защиты по ГОСТ 14255 и DDDD – обозначение типа климатического исполнения по ГОСТ 15150.

Назначение магнитов КЭП

Устройства КЭП предназначены для использования в качестве удобных исполнительных рабочих механизмов колодочной тормозной системы эскалаторного оборудования, а также различных транспортно-подъемных агрегатов. Функционально эл.магниты серии КЭП заменяют аналогичные тормозные магниты серий КМТ и КМТД. При этом, устройства типа КЭП отличаются компактностью габаритов, высокой скоростью срабатывания, низкой металлоемкостью и бесшумностью работы.

Устройство и работа

Эл.магниты КЭП выполнены в форм-факторе металлического монокорпуса с антикоррозийным покрытием, внутри которого помещена изолированная катушка. Питание устройства осуществляется от специального блока питания, обеспечивающего после перемещения груза изменение напряжения до значения, позволяющего электромагниту находиться в состоянии «Включено» неограниченное время. По требованию заказчика эл.магниты КЭП могут дополнительно оснащаться самовосстанавливающимся предохранителем, защищающим прибор от перегрева.

Марка эл.магнита

КЭП-350

КЭП-500

КЭП-800

КЭП-1000

КЭП-1300

Особенности монтажа

Вертикальная установка, с отклонением не более 50

Тип исполнения

Тянущее, защищенный монокорпус

Тип тока питания включения

Переменный, 220 или 380 В, 50 Гц

Тип тока питания удержания

Постоянный, 24 В

Потребл. мощность, не более, Вт

20,0

25,0

30,0

40,0

50,0

Усилие, Н

350,0

500,0

800,0

1000,0

1300,0

Максимальное разрешенное кол-во срабатываний, не более, в час

300

250

Длина хода нашего якоря, мм

50,0

65,0

80,0

Время (скорость) втягивания якоря, сек.

0,35

0,45

0,50

0,65

Время (скорость) возврата якоря, сек.

0,15

0,20

Допустимая температура рабочей среды, 0С

От -45 до +40

Допустимая влажность рабочей среды, %

До 90

Допустимая частота вибрации креплений устройства при ускорении не более 0,7g, Гц

До 25

Степень защиты корпуса

IP44

Степень защиты корпуса блока питания

IP20

Габариты, мм

186х127х100

186х161х135

209х220х185

Масса, граммы

10 500

16 000

38 000
