Термопреобразователь ТСП-8052

No votes yet
Категория:

Точно измерять и всесторонне контролировать температуру:

  • газовоздушных смесей;
  • жидкостей

в ограниченном пространстве испытательной камеры — назначение термометра ТСП-8052.

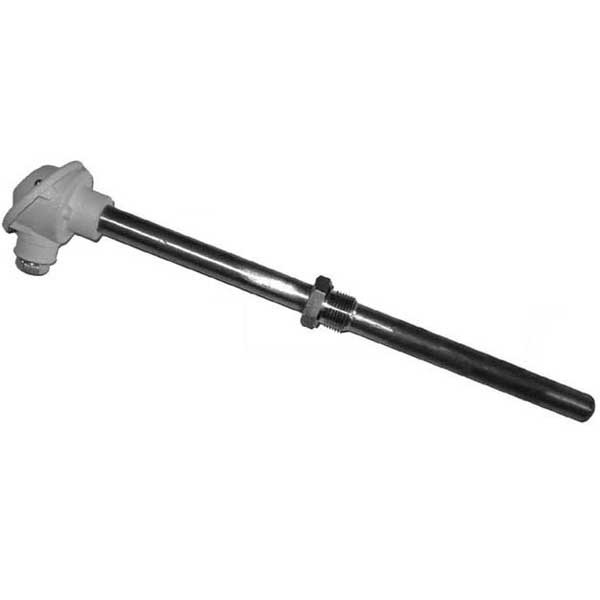

Внешний вид:

Внешне термометр выглядит как длинная узкая металлическая трубка с небольшим утолщением на одном из концов. С этого же края трубки выходит пучок длинных проводов с оголенными на 2-3 см от изоляции концами.

Преобразователь сопротивления ТСП-8052 состоит из:

  • защитной гильзы;
  • гибких чувствительных элементов.

Как работают термопреобразователи ТСП-8052:

И полупроводниковые, и металлические материалы имеют общие закономерности. В работе термометра сопротивления ТСП-8052 использована закономерность прямолинейного изменения термического сопротивления в зависимости от их температуры.

Измеряемые параметры (номинал)

ТСП-8052

Материал

чувствительного элемента

платина

защитной гильзы

сталь 12Х18Н10Т

Температурный интервал, °С при длине преобразователя

? 200 мм

-200 ? +600

< 200 мм

-100 ? +200

Допуск по ГОСТ 6651, °С

А

В

Обозначение условное НСХ

100П

Коэффициент термической инерции, с

? 8

Измеряемое давление (условное), МПа при длине монтажной конструкции

0,16

Допускается эксплуатация термометра при регулярных механических нагрузках и вибрации.
