Термопреобразователь ТСП-0889 предназначен для контроля и измерения температуры металла внутри аппаратов по производству химволокна и термопрессов пластиковых изделий

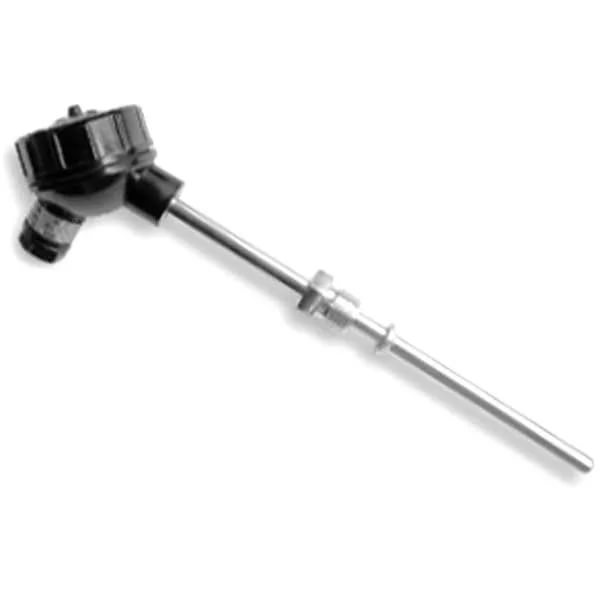

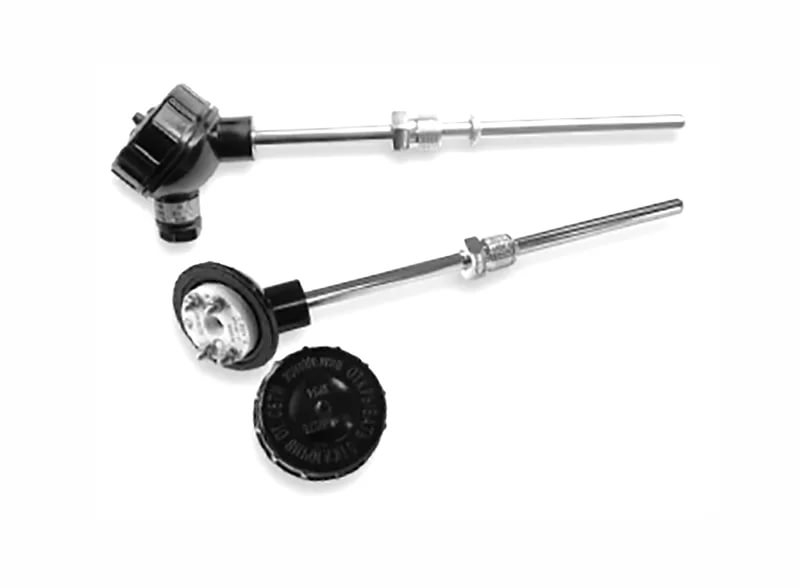

Шарообразная головка преобразователя ТСП-0889 срезана как минимум наполовину под углом 45°. На месте среза крышка на резьбе. На крышке есть выступы для удобства ее закручивания и откручивания.

Снизу и сбоку шарообразной части головки расположены 2 втулки. Между ними прямой угол. Внутри боковой втулки находится сквозное отверстие с резьбой, в которое вкручен полый внутри болт с шестигранной головкой. Боковая втулка с болтом предназначена для крепления питающего кабеля. Все описанные выше детали изготовлены из ударопрочного пластика.

Из нижней втулки выходит металлическая трубка, оканчивающаяся металлической резьбовой втулкой с шестигранной головкой. Из этой втулки выходит длинный металлический электрод.

Преобразователь сопротивления ТСП-0889 состоит из:

  1. головки термопреобразователя с крышкой;
  2. чувствительного элемента;
  3. защитной арматуры.

Номинальные параметры

ТСП-1287

Материал

чувствительного элемента

платина

защитной арматуры

сталь 12Х18Н10Т

08Х13

головки

прессованный пластик АГ-4В

Температурный интервал, °С

от -500 до +350

Допуск по ГОСТ 6651, °С

В

Обозначение условное НСХ

100П

Коэффициент термической инерции, с

? 2

Измеряемое давление (условное), МПа при длине монтажной конструкции

0,1
