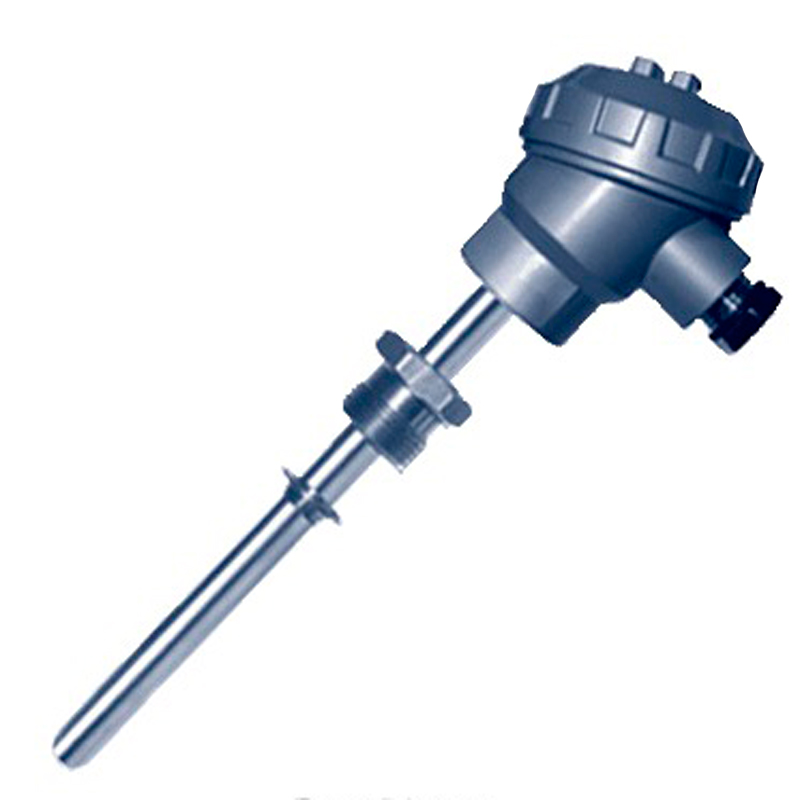

Термопреобразователи ТСП-1188-01 (ТСМ-1188-01)

No votes yet
Категория:

Термопреобразователь ТСП-1188-01 изготавливается по техническому условию № 25.7363.042-90, термопреобразователь ТСМ-1188-01 изготавливается по техническому условию № 25.7363.032-89.

Об оборудовании

Наши устройства работают в самых разных сферах отечественного производства. В своем рабочем процессе преобразователь измеряет значение температуры веществ в разных состояниях. Измеряются как жидкие вещества, так и газообразные вещества. Свое применение находит на теплоэнергоцентралях, в тепловых сетях, насосных станциях. Наш продукт имеет в своем составе термическую вставку, которая является съемной. Данная термическая вставка может продаваться как индивидуальное изделие.

Рабочие температуры термопреобразователей сопротивления

  • Преобразователь ТСМ может иметь длину элемента: 30,4 см; 34,4 см; 38,4 см; 43,4 см; 50,4 см; 56,4 см; 58,4 см; 68,4 см; 81,4 см; 86,4 см; 98,4 см; 106,4 см; 118,4 см.
  • Преобразователь ТСП может иметь длину элемента: 38,4 см; 43,4 см; 50,4 см; 56,4 см; 58,4 см; 68,4 см; 81,4 см; 86,4 см; 98,4 см; 106,4 см; 118,4 см.

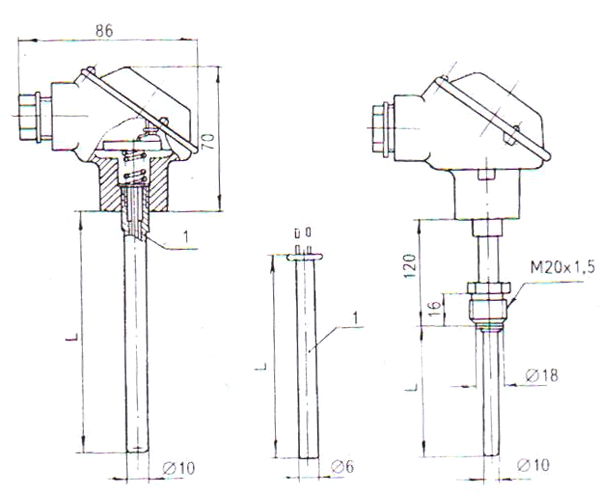

Габаритные размеры термопреобразователя ТСП и ТСМ

Рис. 1. Габаритные размеры термопреобразователя ТСП и ТСМ

Параметр / Тип

ТСП1188-01

ТСМ1188-01

1

-51…501 градус

-51…151 градус

2

50П или 100П

500М или 100М

3

Класс В

4

Схема 3; схема 4

Схема 2

5

80 секунд

6

0,4 мегапаскаль

7

6,3 мегапаскаль

8

Сплав из алюминия

9

IP № 55

  1. Измеряемая температура.
  2. Тип обозначения НСХ процесса преобразования.
  3. Допуск имеет класс.
  4. Схема подсоединения проводников внутри.
  5. Показатель инерции в тепловой характеристике.
  6. Измеряемая среда имеет значение давления в рисунке № 1.
  7. Измеряемая среда имеет значение давления в рисунке № 2.
  8. Головка изготовлена из такого материала.
  9. Степень защиты от внешних раздражителей.
