Термопреобразователи ТСМ-8043Р (ТСП-8043Р)

Average: 8 (1 vote)
Категория:

Назначение термометров сопротивления ТСМ-8043Р/ТСП-8043Р — диагностирование температуры машинного масла и подшипников, использующихся в силовых установках морских кораблей, не имеющих ограничений по районам плавания.

Внешний вид:

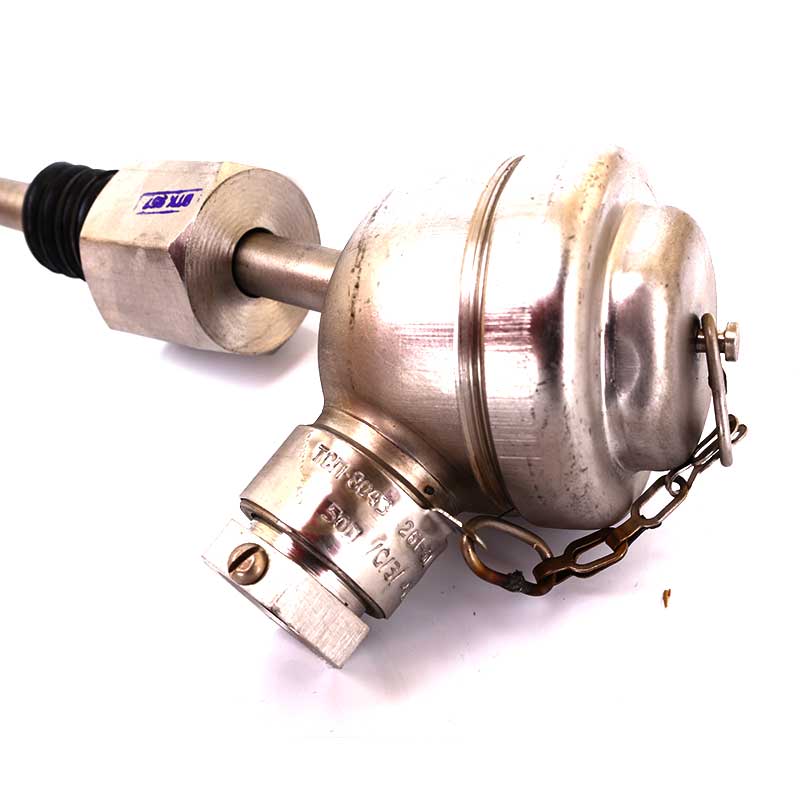

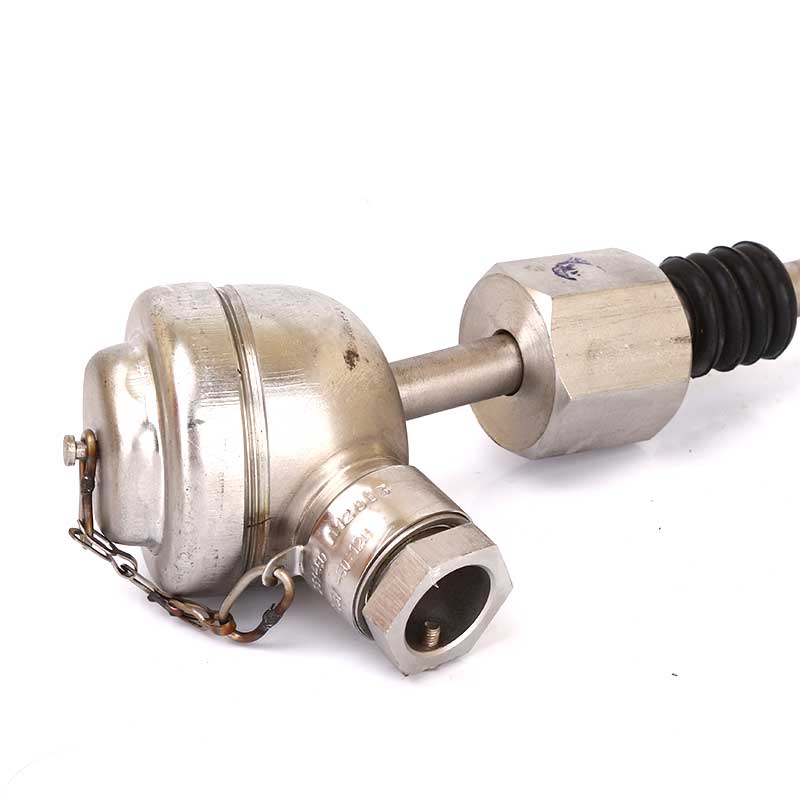

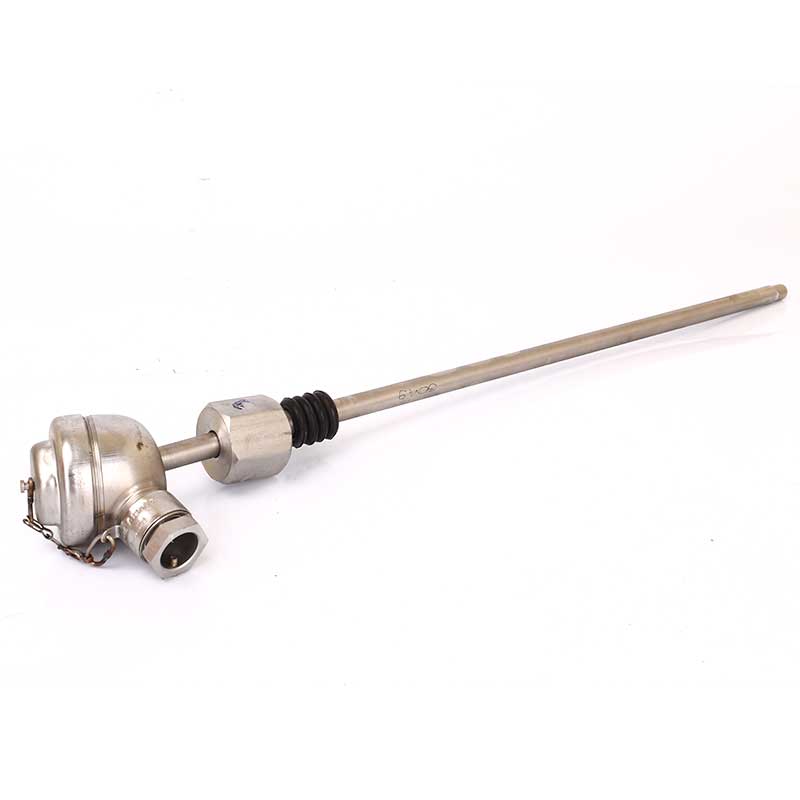

Металлический прибор имеет Г-образную форму. Его основа — корпус, напоминающий по форме что-то среднее между шаром или цилиндром со скругленными ребрами. По горизонтали корпус плавно переходит в штуцер. В верхней части корпус срезан под углом к горизонтали. На месте среза резьба для крепления крышки.

Внизу корпуса штуцер с внутренней трубкой. На ее конце бобышка. С другого края бобышки выходят последовательно запрессованные две трубки.

Преобразователь ТСМ-8043Р/ТСП-8043Р состоит из:

  • головки и крышки;
  • гильзы защитной;
  • измерительного электрода.

Как работают термопреобразователи:

Медная спираль, установленная в термометре сопротивления, менее чувствительно реагирует на изменение температуры, чем платиновая. Но и ее чувствительности достаточно для осуществления жесткого температурного контроля.

Номинальные параметры

ТСП-8043Р

ТСМ-8043Р

Материал

головки и крышки

сталь 12Х18Н10Т



арматуры

медь М1

чувствительного элемента

платина

медь

Измеряемые температуры, °С

от -50 до +120

от -50 до +100

НСХ преобразования (условное обозначение по ГОСТ 6651)

46П

50П

100П

50М

Измеряемое давление (условное), МПа

0,63



Тепловая инерция, с (не выше)

9

20

Исправность токоведущих элементов ТС проверяют при помощи любого омметра.
