Термопреобразователь ТСПР-0490

No votes yet
Категория:

Термопара ТСПР-0490 предназначена для измерения и контролирования температурного перепада горячей воды или насыщенного водяного пара в подающем и обратном трубопроводах как открытых, так и закрытых систем теплоснабжения.

Внешний вид:

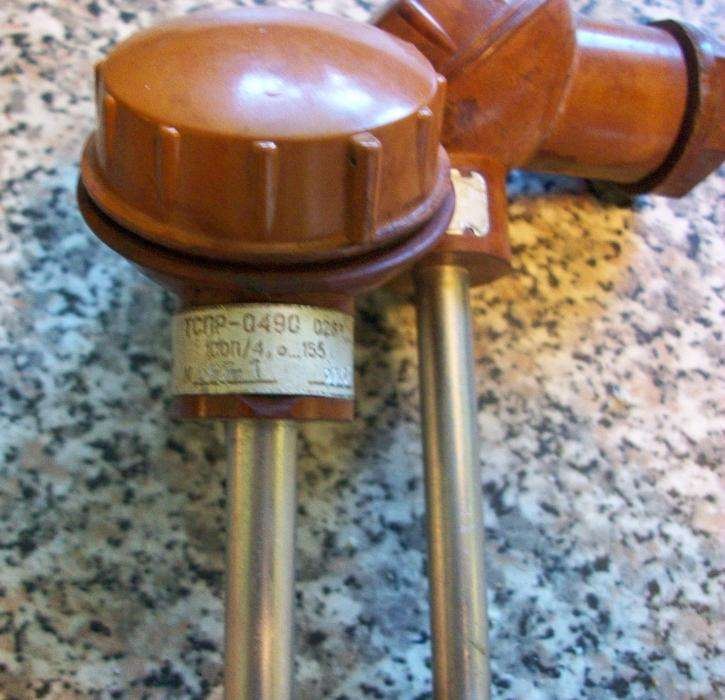

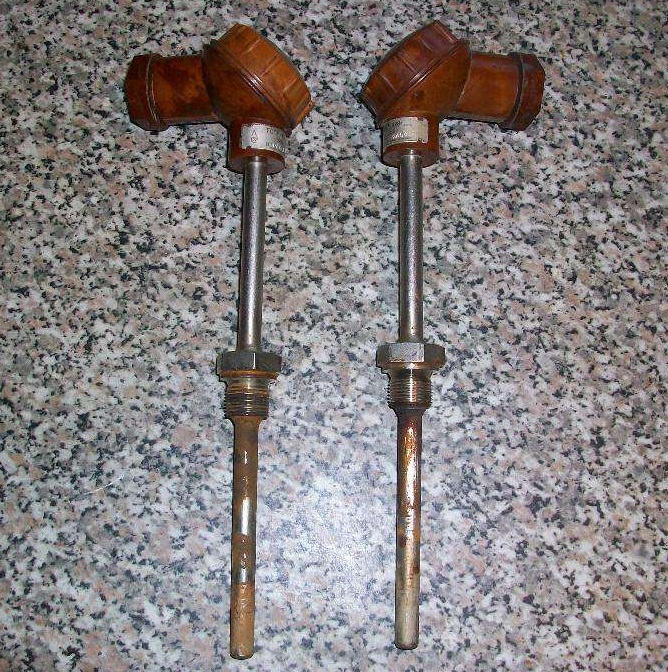

Перед нами Г-образное пластиковое изделие. По центру изделия резьбовая крышка, с одного края резьбовая втулка со сквозным отверстием, с другой — металлическая трубка. На конце трубки полая внутри бобышка. На бобышке со стороны пластикового изделия находится шестигранная гайка под гаечный ключ, на противоположной стороне наружная резьба. Из бобышки выходит еще одна стальная трубка.

Пластиковое изделие имеет характерную для ударопрочных пластиков коричневато-оранжевую окраску.

Термопара ТСПР-0490 состоит из:

  • головки со съемной крышкой;
  • защитной гильзы;
  • чувствительного элемента.

Как работают термопреобразователи ТСПР-0490:

В работе термометров сопротивления ТСПР-0490 использована прямолинейная зависимость температурного сопротивления полупроводников, металлов и их сплавов от их температуры.

Измеряемые параметры (номинал)

ТСП-8052

Материал

чувствительного элемента

платина

головки и крышки

прессованный пластик АГ-4В

защитной гильзы

сталь 12Х18Н10Т

или 08Х13

Температурный интервал, °С

+5 - +155

Обозначение условное НСХ

100П

Коэффициент термической инерции, с

10 или 20

Измеряемое давление (условное), МПа при длине монтажной конструкции

6,16

Комплект состоит из 2-х термометров сопротивления.
