Термопреобразователи ТСП-8044Р

No votes yet
Категория:

Назначение термопреобразователя ТСП-8044Р — измерение температуры стенок трубопроводов для контроля и регулирования технологических процессов на кораблях дальнего плавания

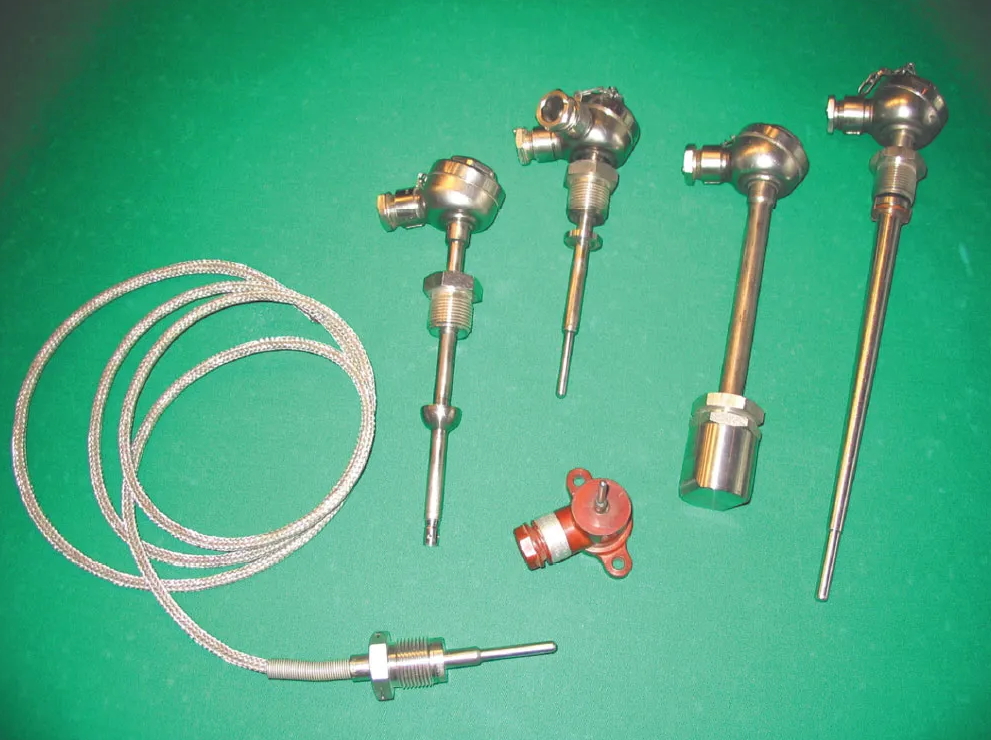

Внешний вид:

Шарообразная головка сопряжена с горизонтальным штуцером. В верхней части головки расположена наклонная крышка. Крышка и корпус крепятся на резьбе. В днище корпуса жестко закреплена длинная и узкая трубка. На ее конце находится гайка и штуцер.

Основные конструктивные элементы термометра сопротивления ТСП-8044Р:

  • головка (с крышкой);
  • защитная гильза;
  • измерительный электрод.

По изменению электрического сопротивления чувствительного элемента (ЧЭ) из платины судят об изменении температурного состояния как самого ЧЭ, так и окружающей среды.

Номинальные параметры

ТСП-8044Р

Материал

головки и крышки

сталь 12Х18Н10Т

арматуры

08Х18Н10Т



чувствительного элемента

платина

Измеряемые температуры, °С

от -50 до + 400

НСХ преобразования (условное обозначение по ГОСТ 6651)

46П

50П

Измеряемое давление (условное), МПа

0,4

Тепловая инерция, с (не выше)

90

Перед тем, как затягивать узел крепления, в посадочном месте устанавливают сальник. Термопреобразователь категорически запрещается при вращении держать за головку. Желательно смазать крышку и головку графитовой смазкой.
