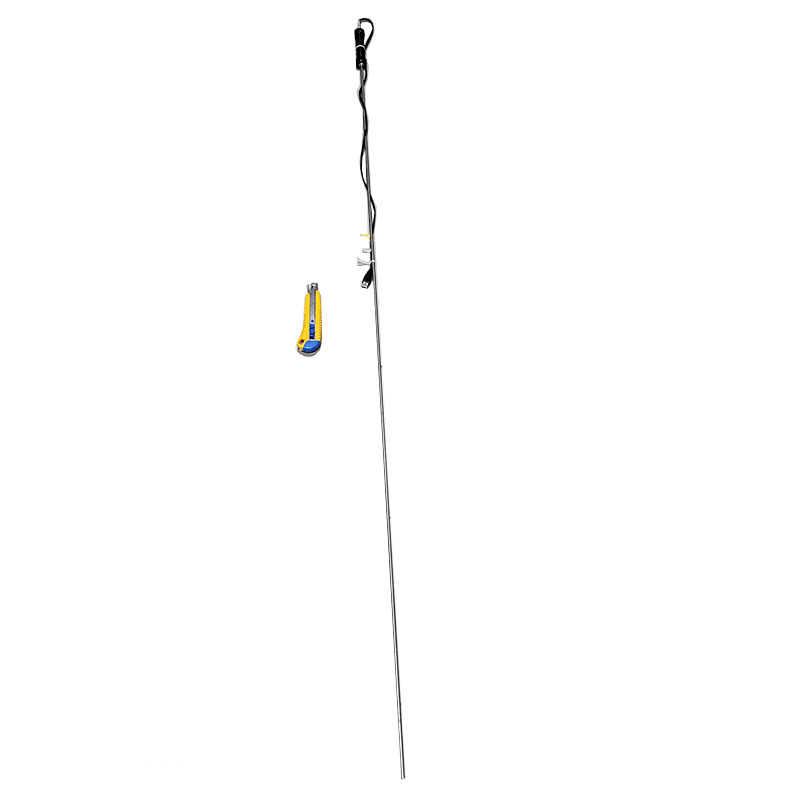

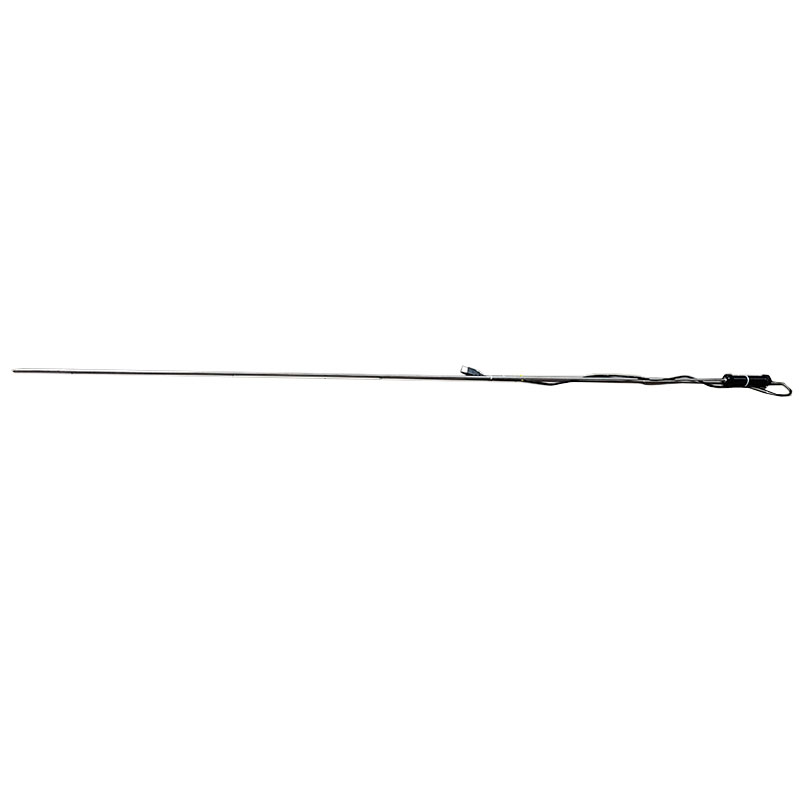

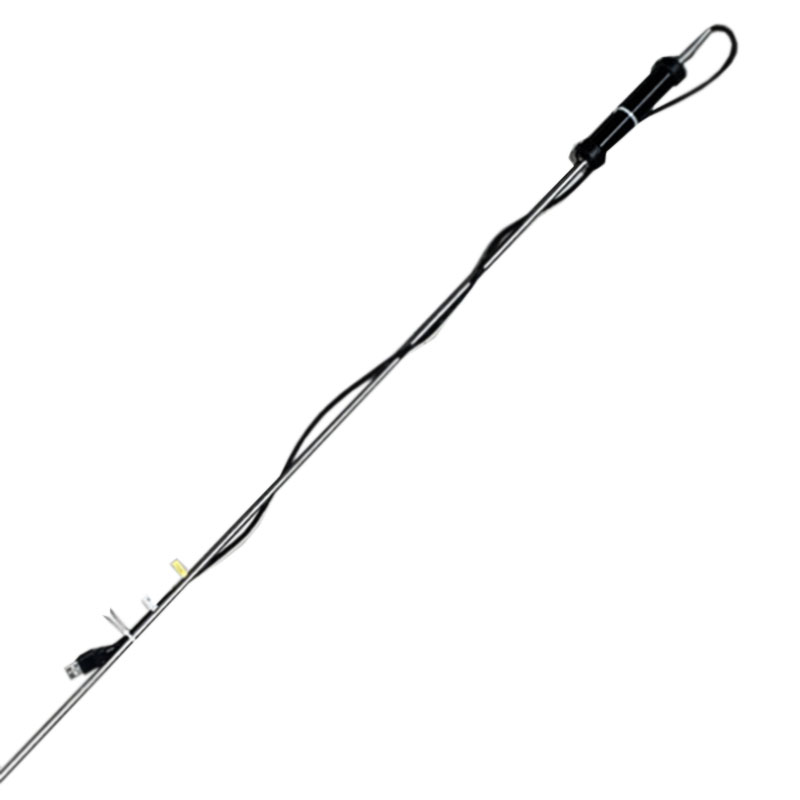

Термопреобразователь ТСП 1-56
Серия:
Описание
Термопреобразователь сопротивления ТСП 1-56 осуществляет оперативный контроль температуры и применяется с измерителями температуры ИТП-3.
Структура условного обозначения
Термопреобразователь сопротивления маркируется так - ТСП - 1-56 - 100...1500 - 6 - /-50-500/, где:
- 100...1500 - длина монтажной части, мм,
- 6 - диаметр монтажной части,
- -50…500 °C - рабочий диапазон температур.
Характеристики
| Параметры | Значения |
| Применение датчика | погружной |
| Тип НСХ | ТСП |
| Диапазон преобразования | -50…500 °C |
| Показатель инерции, с | 8...10 |
| Длина соединительного кабеля, мм | 850 |
| Длина монтажной части, L мм | 100...1500 |
| Диаметр монтажной части, мм | Ø6 |
Схемы
Рис.1. Схема термопреобразователя сопротивления ТСП 1-56
Комплектация
- Термопреобразователь ТСП 1-56 - 1 шт,
- Паспорт - 1 экз,
- Упаковка - 1 шт.
