Термопреобразователи ТСП-8042Р

No votes yet
Категория:

Температурный контроль с целью регулирования температуры воды:

  • повышенной очистки;
  • дистиллированной;
  • бидистиллированной,

а также чехлов, предназначенных для защиты спецустройств, используемых на судах, способных ходить на неограниченное расстояние — назначение преобразователя ТСП-8042Р.

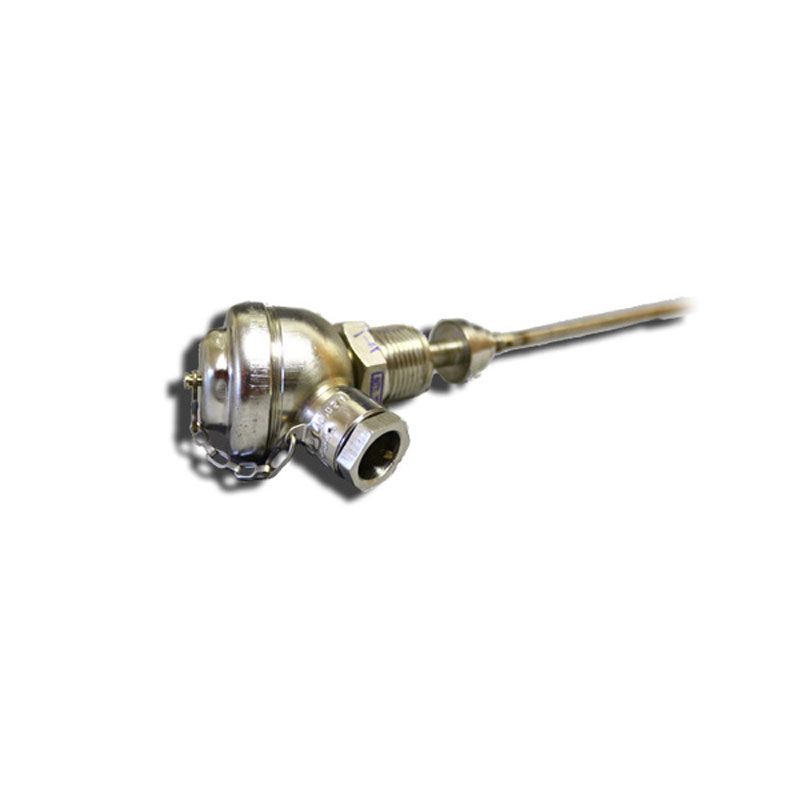

Внешний вид:

Основа устройства — головка несколько искаженной шарообразной формы. Верхняя часть головки отсечена и к ней на резьбе прикручена крышка. Сама головка имеет небольшое отклонение от вертикали. В нижнюю часть головки входит длинная узкая ножка. На ножке нанизаны:

  • гайки;
  • штуцера;
  • переходы

различной длины и диаметра.

Сбоку в головку, строго под углом 90° по отношению к ножке входит короткий штуцер. На его конце гайка. Материал устройства — металл.

Конструкция термометра сопротивления ТСП-8042Р предельно проста:

  • головка и крышка;
  • гильза защитная;
  • электрод.

Как работают термопреобразователи ТСП-8042Р:

В преобразователе ТСП-8042Р в качестве чувствительного элемента использована платиновая спираль, электрическое сопротивление которой мгновенно реагирует на малейшее изменение температуры окружающей ее среды.

Номинальные параметры

ТСП-8042Р

Материал

головки и крышки

сталь 12Х18Н10Т

арматуры

сталь 08Х18Н10

чувствительного элемента

платина

Измеряемые температуры, °С

от -50 до +400

НСХ преобразования (условное обозначение по ГОСТ 6651)

50П

100П

Измеряемое давление (условное), МПа

0,4

25

Прежде, чем устанавливать преобразователь ТСП-8042Р, желательно произвести отжиг прокладки ø 24 мм на протяжении 1 ч при температуре 450 ÷ 500 °С.
