Преобразователи термоэлектрические ТСП-1290В/ТСМ-1290В

No votes yet
Категория:

Назначение термопреобразователя ТСП-1290В/ТСМ-1290В — определение температуры внутреннего воздуха в рабочих помещениях действующих АЭС.

Внешний вид:

Ребра прямоугольного основания прибора в передней части имеют закругления и 2 отверстия под болты. Из корпуса выходит металлическая трубка. Она проходит над основанием и выходит за его пределы. С противоположной стороны из корпуса выходит втулка. В верхней части прямоугольный корпус принимает форму широкого, но невысокого цилиндра. Сверху корпус закрыт оребренной крышкой.

Основными конструктивными элементами термоэлектрического преобразователя ТСП-1290В/ТСМ-1290В являются:

  • головка;
  • крышка;
  • электрод.

Как работают термопреобразователи:

Измеритель температуры называется преобразователем потому, что сначала измеряет электрическое сопротивление предметов из металла и полупроводников, а затем преобразует его в значение температуры. Повышение сопротивления говорит о росте температуры и наоборот.

Номинальные параметры

ТСМ-1290В

ТСП-1290В

Температурный интервал, °С

от – 50 до + 100

Материал электрода

медь

платина

НСХ преобразования (условное обозначение по ГОСТ 6651)

50М

50П

Классификация допуска (по ГОСТ 6651)

С

В

Измеряемое давление (условное), МПа

0,4

Коэффициент термической инерции, с

≤ 120

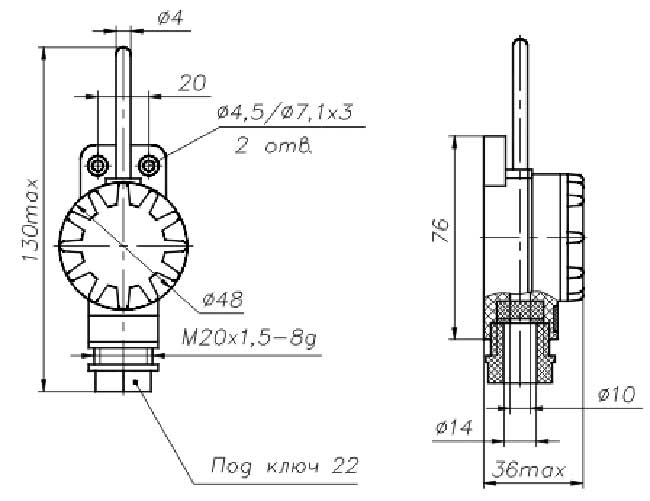

Габаритные размеры термопреобразователей сопротивления ТСП/М-1290В

Рис. 1. Габаритные размеры термопреобразователей сопротивления ТСП/М-1290В

Термопреобразователь хорошо защищен от попадания влаги и устойчив к:

  • вибрации;
  • внешним ударам;
  • подземным толчкам.
