Термопреобразователи ТСП-8041Р

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Точно определить температуру:

  • пара, газов, воздуха и их смесей;
  • различных видов воды и водных растворов;
  • топлива и масел

— назначение преобразователя ТСП-8041Р.

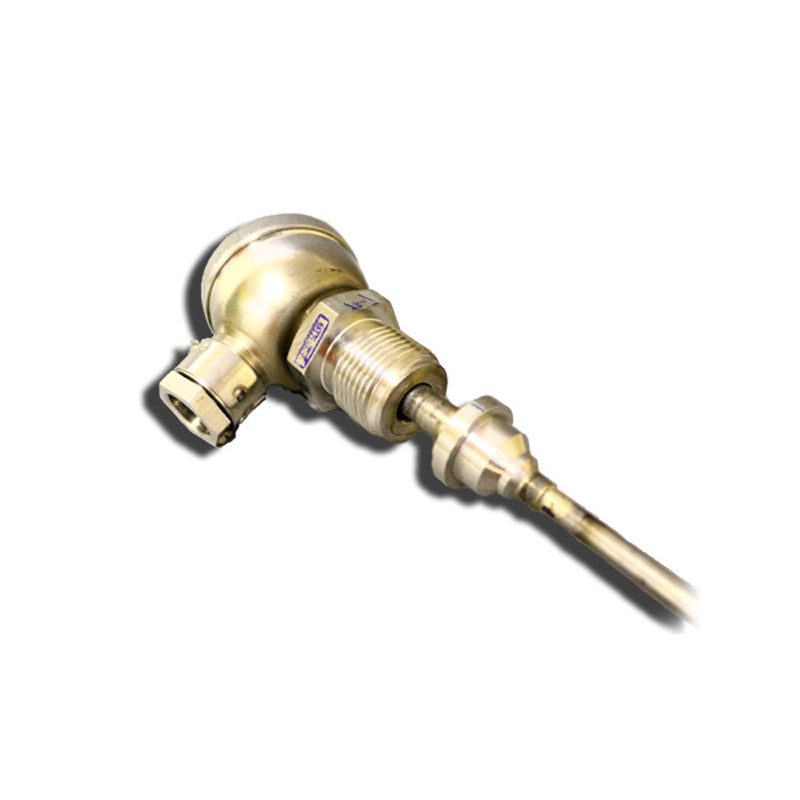

Внешний вид:

Металлический прибор имеет Г-образную форму. Его основа — плоская цилиндрическая головка с крышкой на резьбе. Ребра головки и крышки сильно скруглены. Головка располагается под небольшим углом к вертикали. Из боковины головки строго по горизонтали выходит штуцер с гайкой на конце. Под прямым углом к этому штуцеру из днища головки выходит второй штуцер. Заканчивается он гайкой. В гайке закреплена узкая длинная трубка. В ней закреплена вторая, более узкая трубка.

Основными конструктивными элементами термометра сопротивления ТСП-8041Р являются:

  • головка с крышкой;
  • гильза защитная;
  • электрода.

Как работают термопреобразователи ТСП-8041Р:

При малейшем нагреве или охлаждении платиновой спирали соответственно повышается или понижается ее электрическое сопротивление. Контролируя сопротивление спирали, контролируют температуру измеряемой среды.

Характеристики

Номинальные параметры

ТСП-8041Р

Материал

головки и крышки

сталь 12Х18Н10Т

арматуры

сталь 08Х18Н10

сплав 3М

чувствительного элемента

платина

Измеряемые температуры, °С

от -50 до +300

НСХ преобразования (условное обозначение по ГОСТ 6651)

50П

46П

Измеряемое давление (условное), МПа

10

ТСП-8041Р запрещено допускать к работе, если сопротивление изоляции меньше 100 МОм.
