Преобразователи термоэлектрические ТСП-1390В

No votes yet
Категория:

Назначение термопреобразователя ТСП-1390В — контроль и регулирование в заданных пределах температурного состояния:

  • бетонных и металлических конструкций, водяного теплоносителя;
  • насыщенного и перегретого пара, воды, пароводяных смесей, дезактивирующих растворов;
  • масла, дезактивирующих растворов, щелочей и кислот, воздуха, пара и воды,

используемых на АЭС.

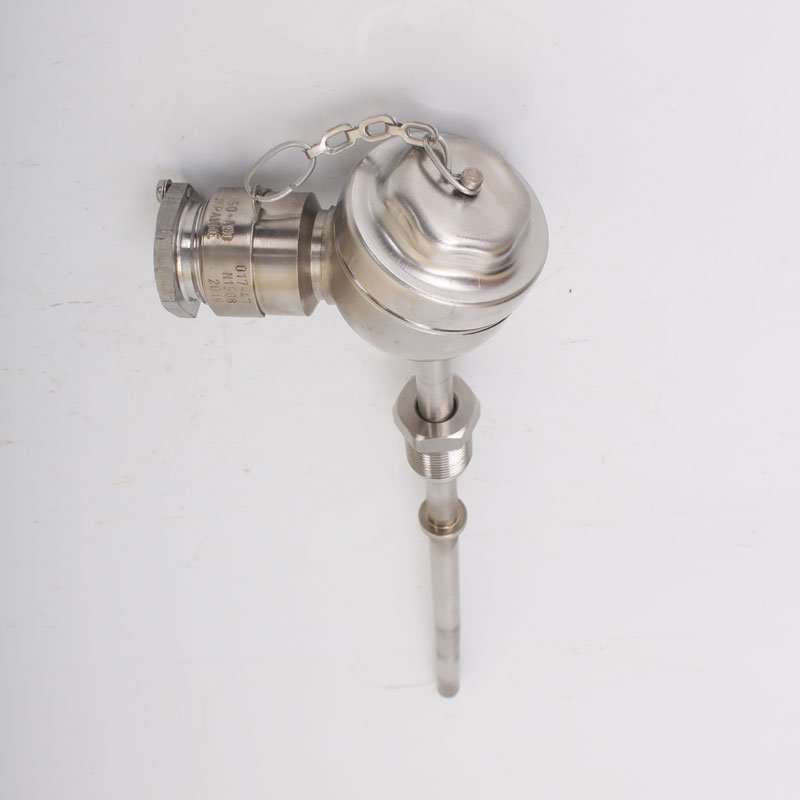

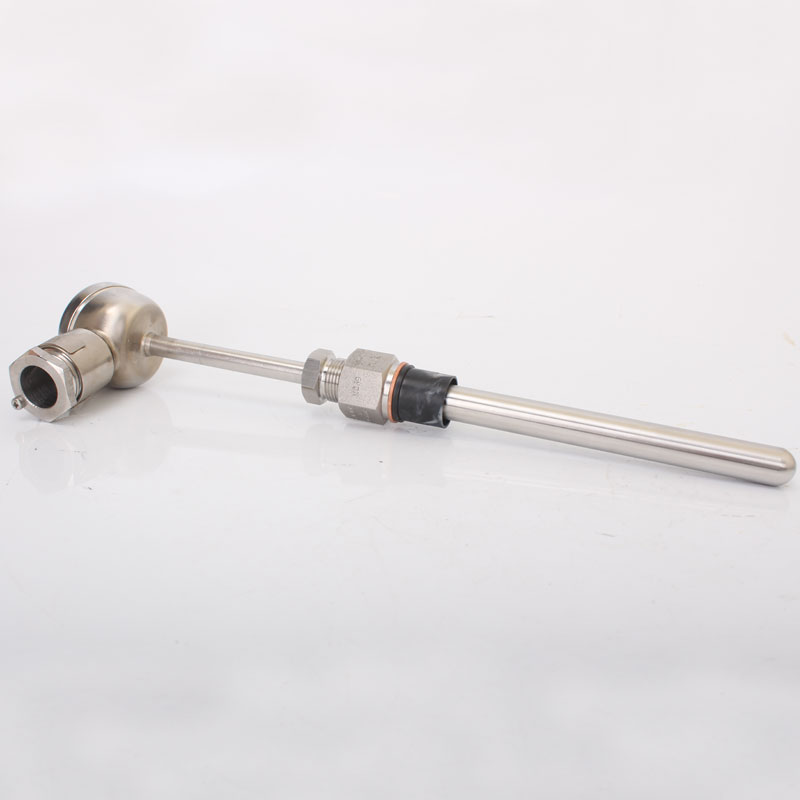

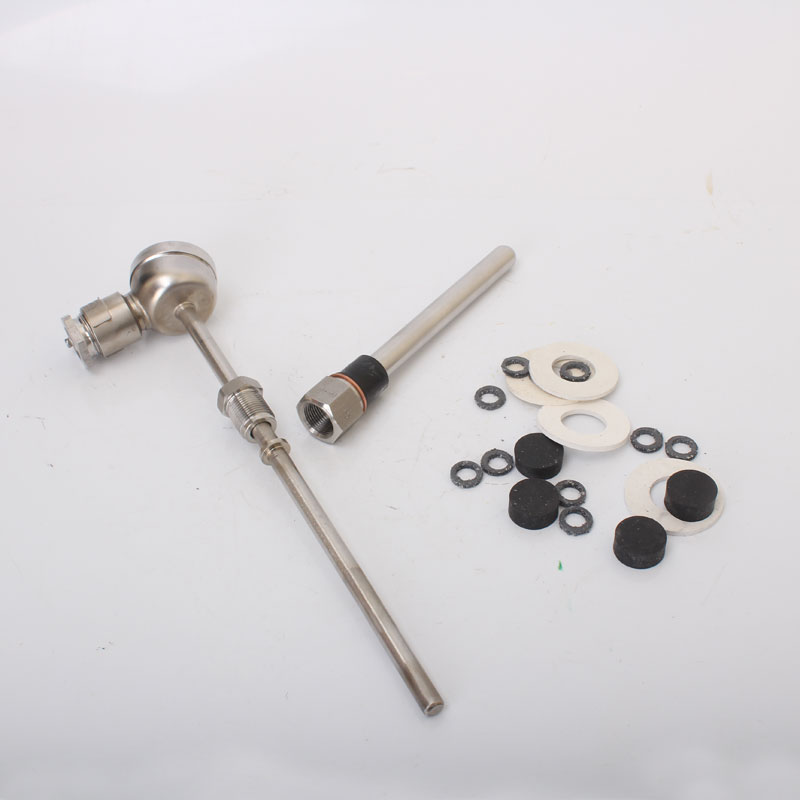

Внешний вид:

На узкой и длинной металлической трубке располагается металлическая головка серебристого цвета. Форма головки — цилиндр с двумя отростками-втулками. Между втулками угол примерно 30°. В каждую втулку вкручен штуцер с гайкой на конце. Грань между боковыми стенками и днищем головки имеет сильное закругление. Сверху головка закрыта крышкой из аналогичного материала.

Термоэлектрический преобразователь ТСП-1390В состоит из:

  • электрода;
  • головки;
  • крышки.

Как работают термопреобразователи ТСП-1390В:

Даже едва заметное изменение температуры платинового электрода приводит к мгновенному изменению его электросопротивления. Это свойство платины положено в основу работы измерителя температуры ТСП-1390В.

Номинальные параметры

ТСП-1390В

Температурный интервал, °С

от -50 до +400

Материал электрода

платина

НСХ преобразования (условное обозначение по ГОСТ 6651)

100П

50П

Классификация допуска (по ГОСТ 6651)

В

Измеряемое давление (условное), МПа

0,63

6,3

18

Коэффициент термической инерции, с

40

20

5

Количество электродов и сальниковых вводов

1

2

Материал

защитной гильзы

08Х18Н10Т

головки

12Х18Н10Т

Головка защищена от пыли и влаги. Преобразователь может быть укомплектован передвижным штуцером и гильзой.

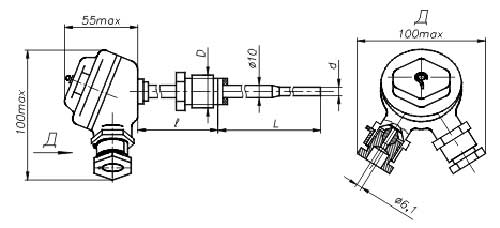

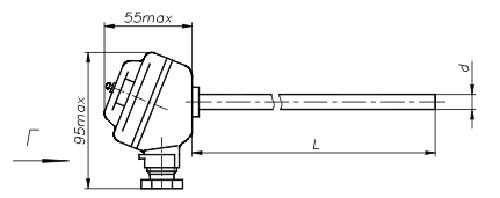

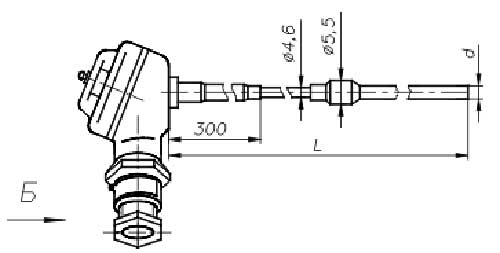

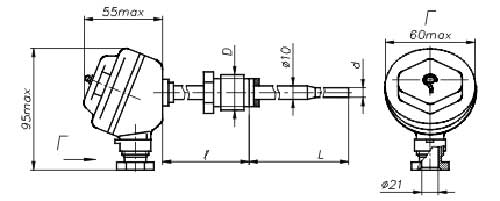

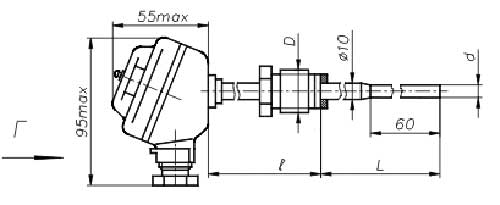

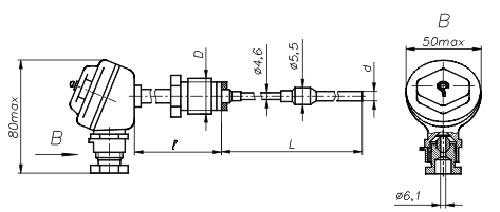

Габаритные чертежи термопреобразователей

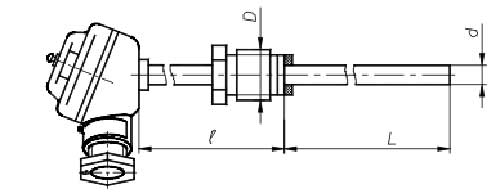

Габариты термопреобразователя ТСП-1390В при L= от 100

Рис. 1.

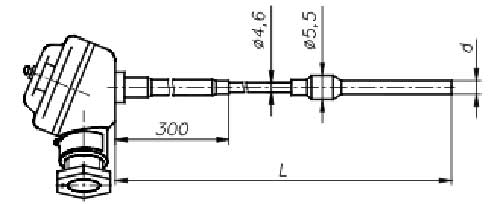

Габариты термопреобразователя ТСП-1390В при L= от 120

Рис. 2.

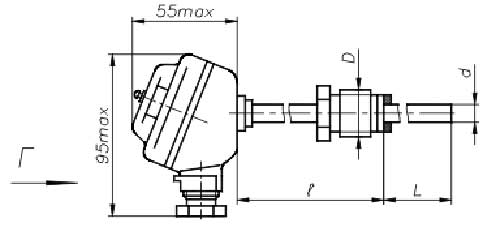

Габариты термопреобразователя ТСП-1390В при L= от 250

Рис. 3.

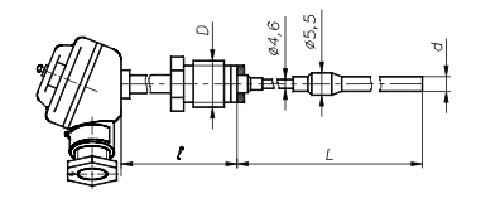

Габариты термопреобразователя ТСП-1390В при L= от 500

Рис. 4.

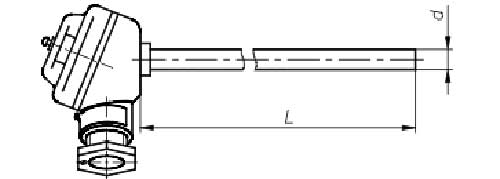

Габариты термопреобразователя ТСП-1390В при L= от 100 до 200

Рис. 5.

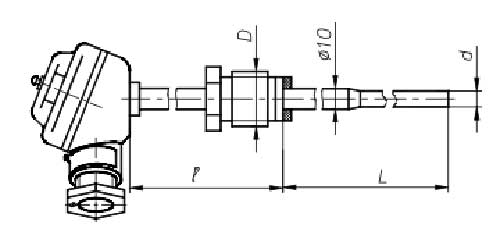

Габариты термопреобразователя ТСП-1390В при L= от 80

Рис. 6.

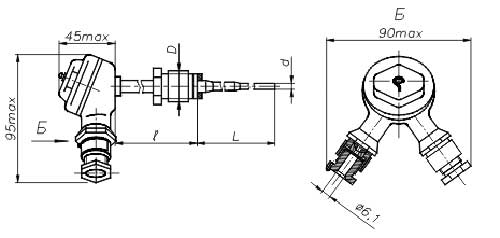

Габариты термопреобразователя ТСП-1390В при разных L

Рис. 7.

Габариты термопреобразователя ТСП-1390В при  L= 80-3150

Рис. 8.

Габариты термопреобразователя ТСП-1390В при  L= 320-1250

Рис. 9.

Габариты термопреобразователя ТСП-1390В при  L= 80-2500

Рис. 10.

Габариты термопреобразователя ТСП-1390В при  L= 120-1000

Рис. 11.

Габариты термопреобразователя ТСП-1390В при  L= 80-2000

Рис. 12.

Габариты термопреобразователя ТСП-1390В при  L= 120-1000

Рис. 13.

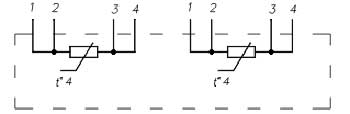

Схема соединений внутренних проводников

Рис. 14. Схема соединений внутренних проводников

Схема соединений проводников

Рис. 15. Схема соединений внутренних проводников
