Преобразователи термоэлектрические ТСП-0690В

No votes yet
Категория:

Термоэлектрический преобразователь ТСП-0690В осуществляет контроль и регулирование процессов различного технологического характера на атомных электростанциях.

Фиксация температурного состояния:

  • воздуха;
  • воды и водных растворов;
  • масел;
  • силового оборудования;
  • подшипников;
  • металлоконструкций.

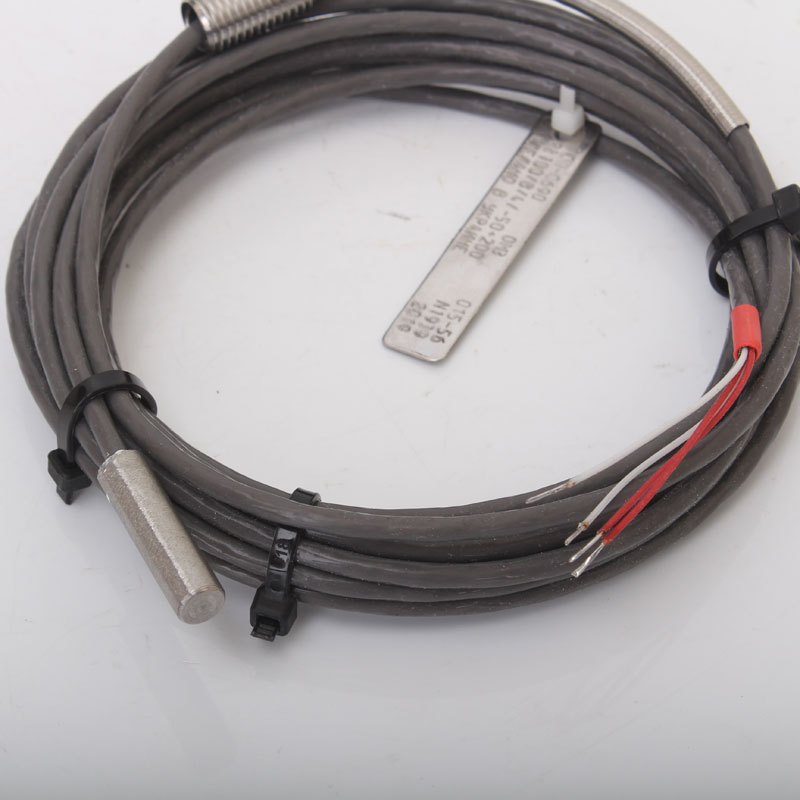

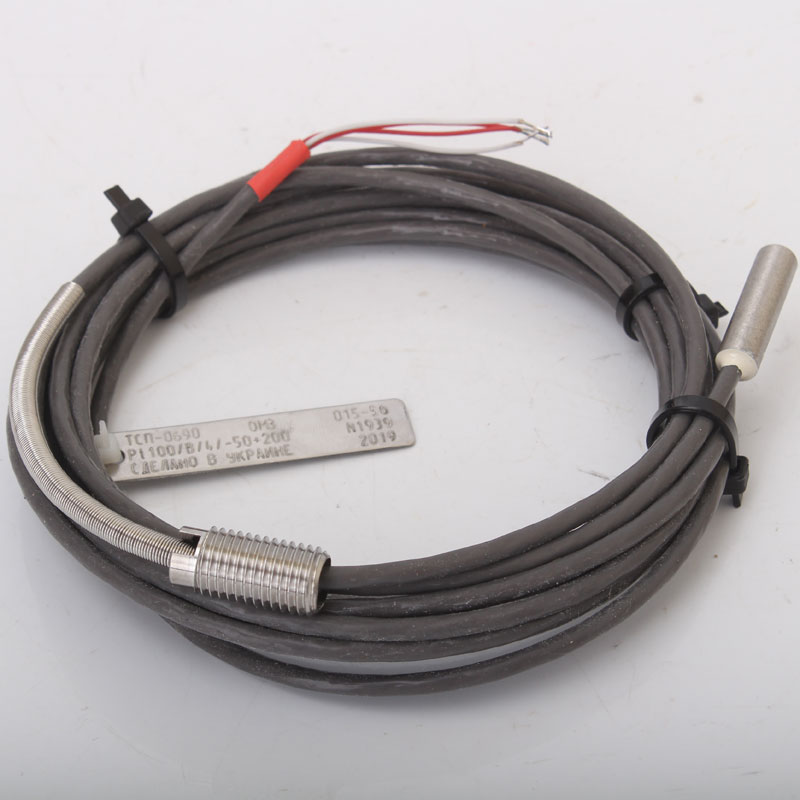

Внешний вид:

Корпус полусферической формы соединен с двумя штуцерами. В вертикальный штуцер вкручена втулка. Между вертикальным и горизонтальным штуцером прямой угол. Корпус сверху закрыт крышкой цилиндрической формы. По периметру крышки расположены продольные прорези. Все описанные детали изготовлены из пластика черного цвета.

Продолжением горизонтального штуцера является узкая металлическая трубка. По трубке свободно скользит штуцер с наружной резьбой и гайкой. Из трубки выходит 4 провода с клеммами.

Термоэлектрический преобразователь ТСП-0690В состоит из:

  • головки с крышкой;
  • защитной гильзы;
  • электрода.

Как работают термопреобразователи ТСП-0690В:

В работе измерителя температуры ТСП-0690В использована прямолинейная связь между температурным состоянием металлических предметов и их электрическим сопротивлением.

Номинальные параметры

ТСП-0690В

Температурный интервал, °С

от – 50 до + 120

НСХ преобразования (условное обозначение по ГОСТ 6651)

100П

50П

Классификация допуска (по ГОСТ 6651)

В

Измеряемое давление (условное), МПа

4

0,63

Коэффициент термической инерции, с

9

10

20

30

Головка и защитная арматура преобразователя изготовлена из стали 12Х18Н10Т. Конструкция головки гарантирует ее устойчивость к:

  • ударам;
  • вибрации;
  • подземным толчкам.

Габаритный чертеж термопреобразователей:

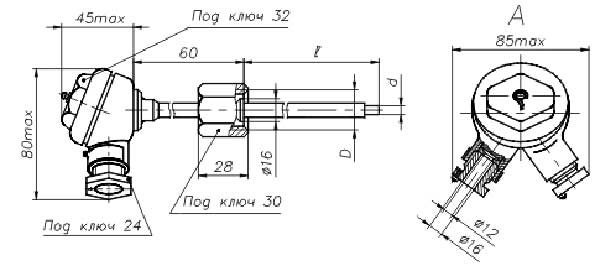

Габаритный чертеж термопреобразователей ТСП-0690В

Рис. 1.

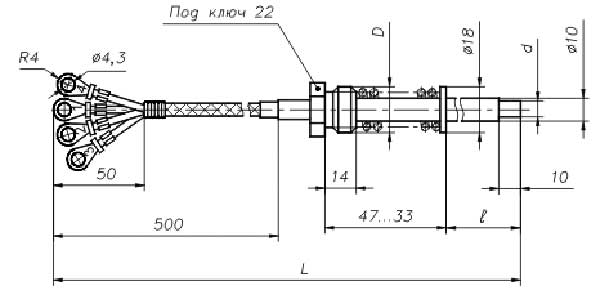

Габаритные размеры термопреобразователей сопротивления ТСП-0690В

Рис. 2.

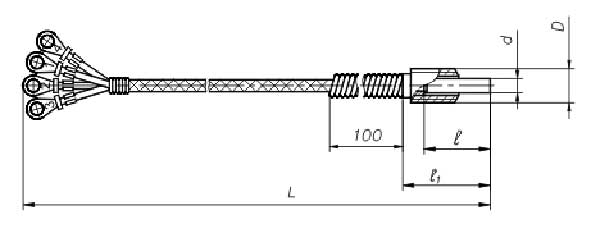

Чертеж габаритных размеров термопреобразователя ТСП-0690В

Рис. 3.

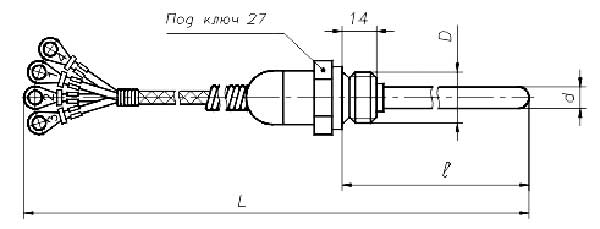

Габариты ТСП-0690В

Рис. 4.

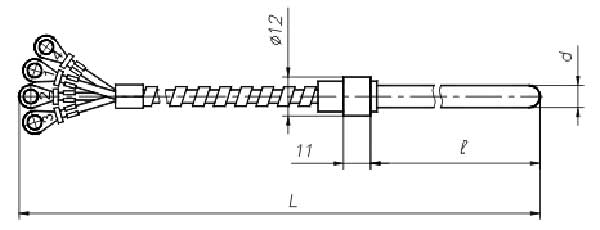

Размеры ТСП-0690В

Рис. 5.

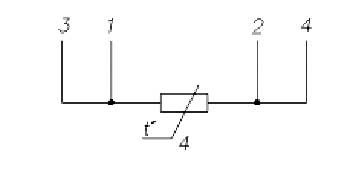

Схема соединений внутренних проводников

Рис. 6.
