Термопреобразователи ТСМ/ТСП-1187

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Назначение термометров сопротивления ТСМ/ТСП-1187 — обеспечение температурного контроля рабочих жидкостей и газовых смесей на предприятиях, технологические процессы являются взрывоопасными и не исключают использование:

  • аммиака;
  • азотоводородных смесей;
  • углекислого газа;
  • природного или конвертированного газа;
  • примесей сернистого ангидрида и сероводорода.

Внешний вид:

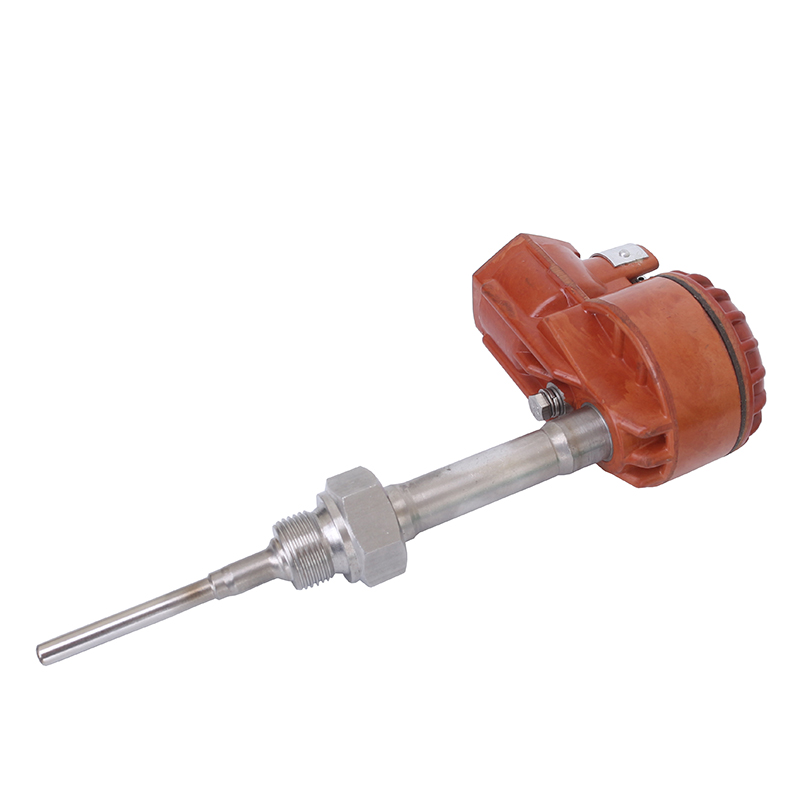

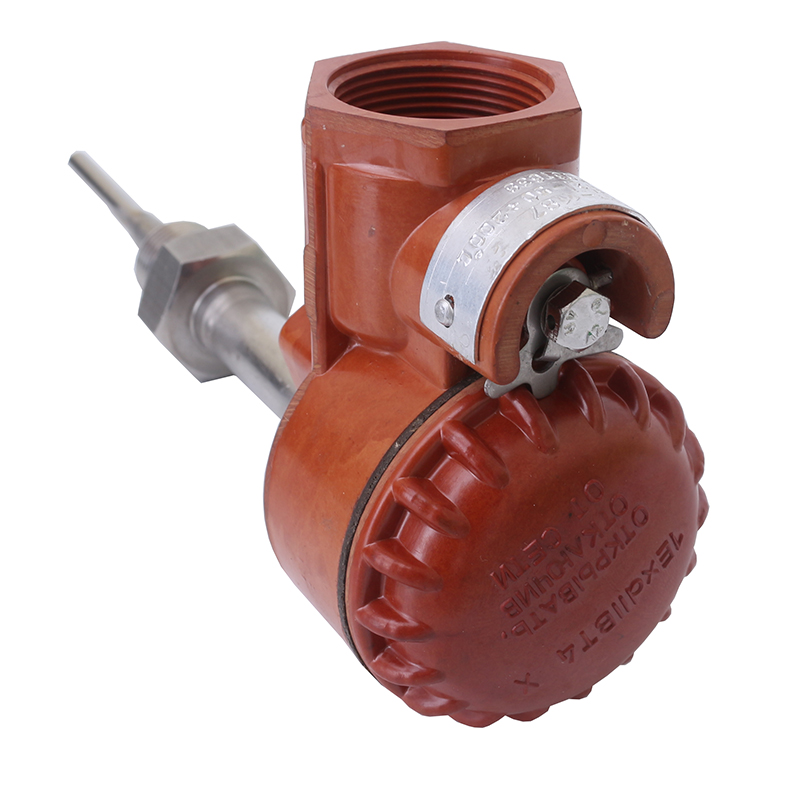

Измерительное устройство представляет собой сборку пластикового корпуса с металлическими трубкой и электродом. Корпус выглядит в виде вертикального цилиндра, совмещенного сбоку с небольшой коробочкой со скругленными гранями. На верхней грани коробочки имеется дугообразный выступ. На его наружной стенке находится заводская табличка.

Сверху вертикальный цилиндр закрыт крышкой. Из донной части цилиндра выходит металлическая трубка. На ее конце полая внутри бобышка с закрепленным в ней электродом.

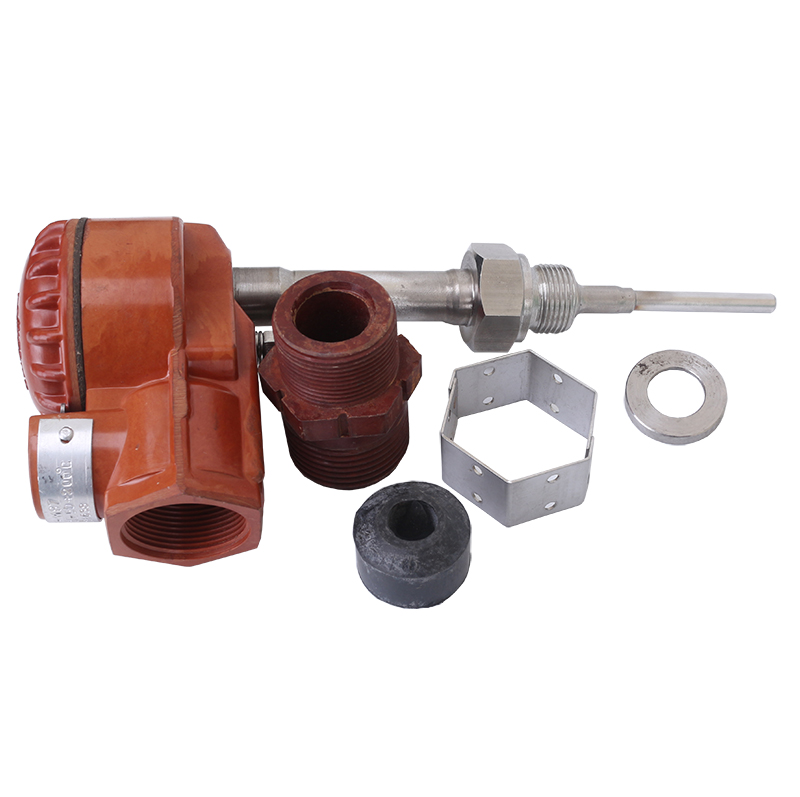

Термопара ТСМ/П-1187 состоит из:

  • чувствительного элемента;
  • защитной гильзы;
  • головки со съемной крышкой.

Как работают термопреобразователи ТСМ/ТСП-1187:

В полупроводниках, металлах и их сплавах наблюдается понижение термического сопротивления при снижении их температуры и повышение соответственно при росте температуры.

Характеристики

Измеряемые параметры (номинал)

ТСМ-1187

ТСП-1187

Материал

чувствительного элемента

медь

платина

головки и крышки

прессованный пластик АГ-4В

защитной гильзы

сталь 12Х18Н10Т, 10Х17Н13М2Т или сплав

ВТ-10

сталь 10Х17Н13М2Т или 08Х13

Температурный интервал, °С

-50 ? +150

-50 ? +200

-200 ? +500

Обозначение условное НСХ

50М

100М

200М

50П

100П

Коэффициент термической инерции, с

8

9

20

Измеряемое давление (условное), МПа

16

1



32



25
