Термопреобразователь ТСП-1287

Average: 6 (1 vote)
Категория:

Термометр сопротивления ТСП-1287 предназначен для того, чтобы контролировать и измерять температуру рабочих жидкостей и газов, используемых в технологических процессах:

  • нефтегазовой;
  • химической

промышленностей, а также при использовании низкотемпературного оборудования.

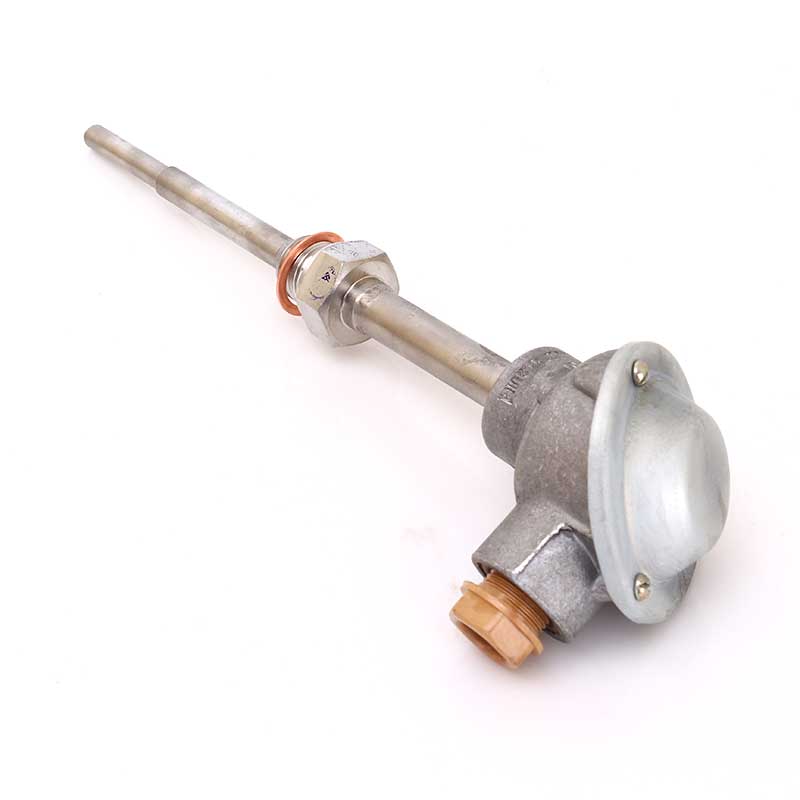

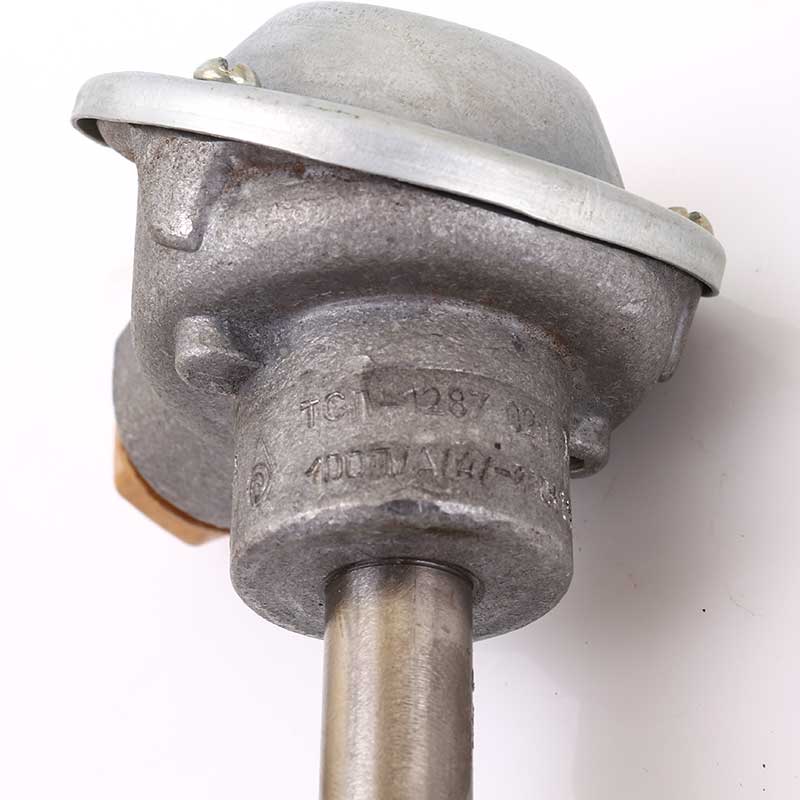

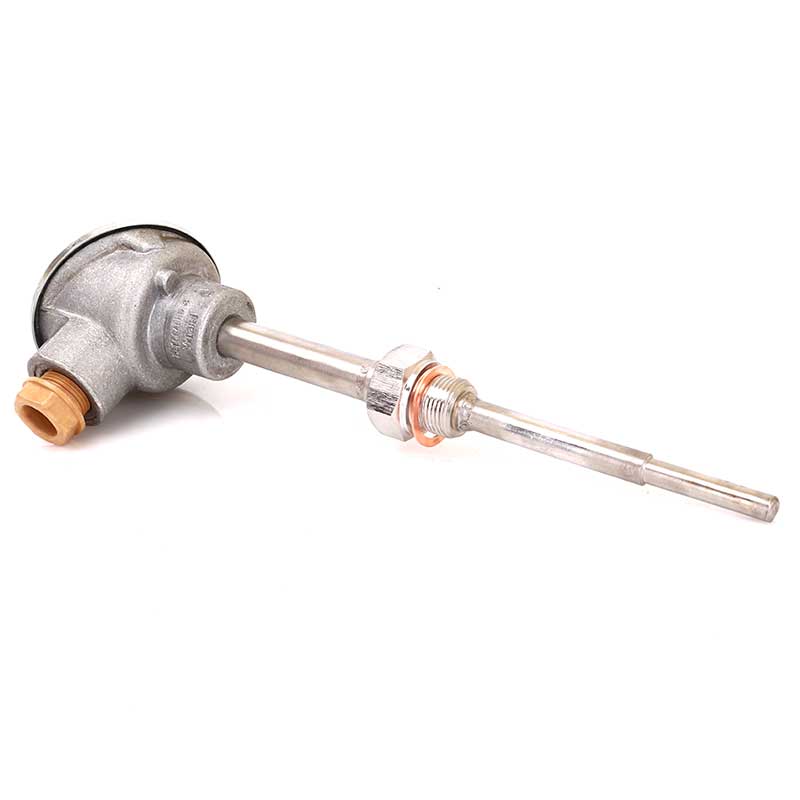

Внешний вид:

Широкая шестигранная гайка, в которую с одной стороны входит кабельная муфта с блоком крепления, а из другой выходит втулка с наружной резьбой и тонкой длинной трубкой.

Муфта изготовлена из светло-серого пластика. Остальные элементы металлические характерного серебристого цвета.

Преобразователь сопротивления ТСП-1287 состоит из:

  • головки термопреобразователя;
  • чувствительного элемента;
  • защитной арматуры.

Как работают термопреобразователи ТСП-1287:

В термометрах сопротивления используется следующая зависимость: при повышении или понижении температуры металлического изделия соответственно повышается или понижается его температурное сопротивление.

Номинальные параметры

ТСП-1287

Материал

чувствительного элемента

платина

защитной арматуры

12Х18Н10Т

головки

сплав алюминиевый

Температурный интервал, °С

от -220 до +500

Допуск по ГОСТ 6651, °С

А

В

Коэффициент термической инерции, с

8 или 10

Измеряемое давление (условное), МПа при длине монтажной конструкции

320 ? 500 мм

2,5

80 ? 250 мм

25

Термометры ТСП-1287, скомпонованные совместно с арматурой типа ПБВИ.408721 моделей:

  • 015;
  • 016;
  • 017;
  • 019;
  • 020;
  • 021

образуют термопреобразователи блочно-модульного типа.
