Преобразователи термоэлектрические ТСП-1790В
Описание
Термопреобразователь ТСП-1790В предназначен для измерения температуры:
- бетонных конструкций;
- металлических изделий;
- технологической воды
для жесткого контроля над физическим состоянием зданий, сооружений и механизмов на атомных электростанциях.

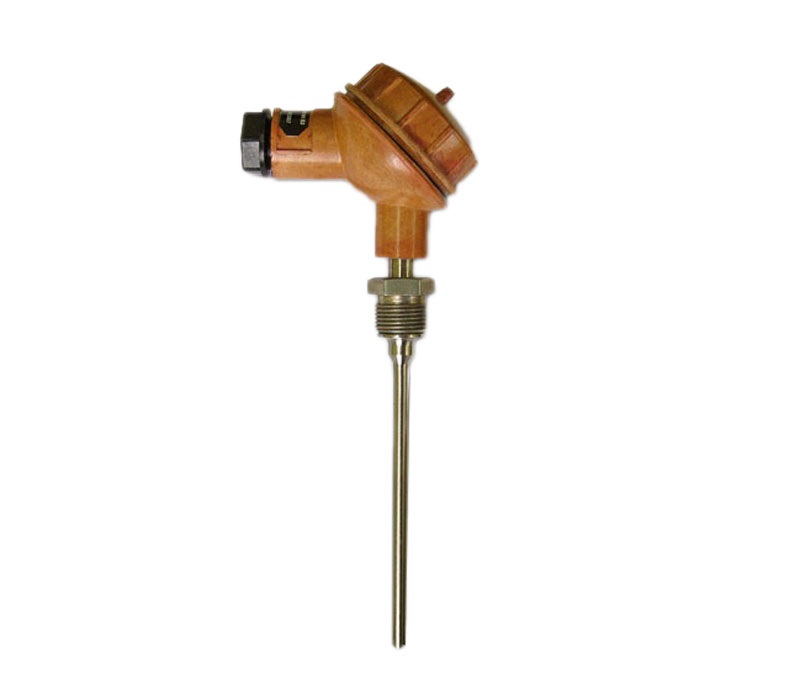

Внешний вид:
Прибор представляет собой 4 металлические последовательно чередующиеся металлические трубки. Первый вариант преобразователя: участок с наибольшим диаметром расположен в центре. Второй вариант конструкции: последовательное чередование участков от наименьшего диаметра к наибольшему. В обеих вариантах трубки оканчиваются двумя электродами.
Термоэлектрический преобразователь ТСП-1790В состоит из:
- электроды;
- защитная гильза.
Как работают термопреобразователи ТСП-1790В:
Измеритель температуры ТСП-1790В способен зафиксировать даже незначительное колебание электрического сопротивления:
- полупроводниковых материалов;
- металлических конструкций;
- машин и механизмов,
что говорит об аналогичном изменении их температуры.
Характеристики
|
Номинальные параметры |
ТСП-1790В |
|
Температурный интервал, °С |
от -50 до +400 |
|
Материал электрода |
платина |
|
НСХ преобразования (условное обозначение по ГОСТ 6651) |
50П 100П |
|
Классификация допуска (по ГОСТ 6651) |
В |
|
Измеряемое давление (условное), МПа |
0,63 |
|
Коэффициент термической инерции, с |
≤15 ≤5 |
|
Материал защитной гильзы |
08Х18Н10Т |
Защитная арматура надежно защищает чувствительные электроды от:
- вибраций;
- внешних ударов;
- подземных толчков.
Габаритный чертеж термопреобразователей
| Рис.1 | L,мм | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3150 | 3550 |
| 4000 | 4500 | 4750 | 5000 | 5600 | 6300 | 7100 | 7500 | ||
| 8000 | 8500 | 9000 | 10000 | 112000 | |||||
| Рис.2 | L,мм | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 3550 |
| 4000 | 4500 | 5000 | 5600 | 6300 | 7100 | 8000 | 9000 | ||
| 10000 | 11200 | 12500 | 14000 | 16000 | 18000 | 20000 | |||

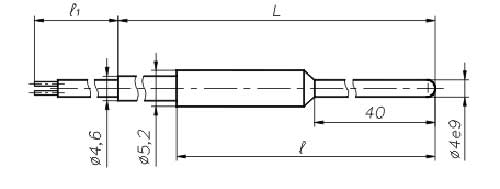

Рис. 1. Габаритный чертеж термопреобразователей сопротивления ТСП - 1790В

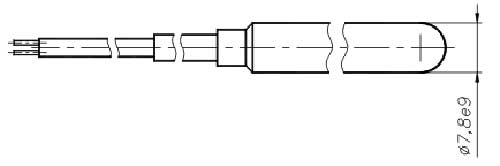

Рис. 2. Диаметр

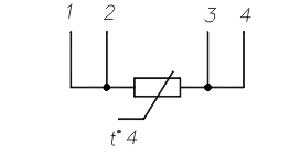

Рис. 3. Схема соединений внутренних проводников
