Термопреобразователи ТСП-8040Р (ТСМ-8040Р)

Average: 9 (2 votes)
Категория:

Предназначение преобразователя ТСП-8040Р/ТСМ-8040Р — измерять температуру:

  • газовоздушных смесей;
  • рабочих жидкостей;
  • топлива

с целью контроля над технологическими процессами на судах дальнего (без ограничений места положения) плавания.

Внешний вид:

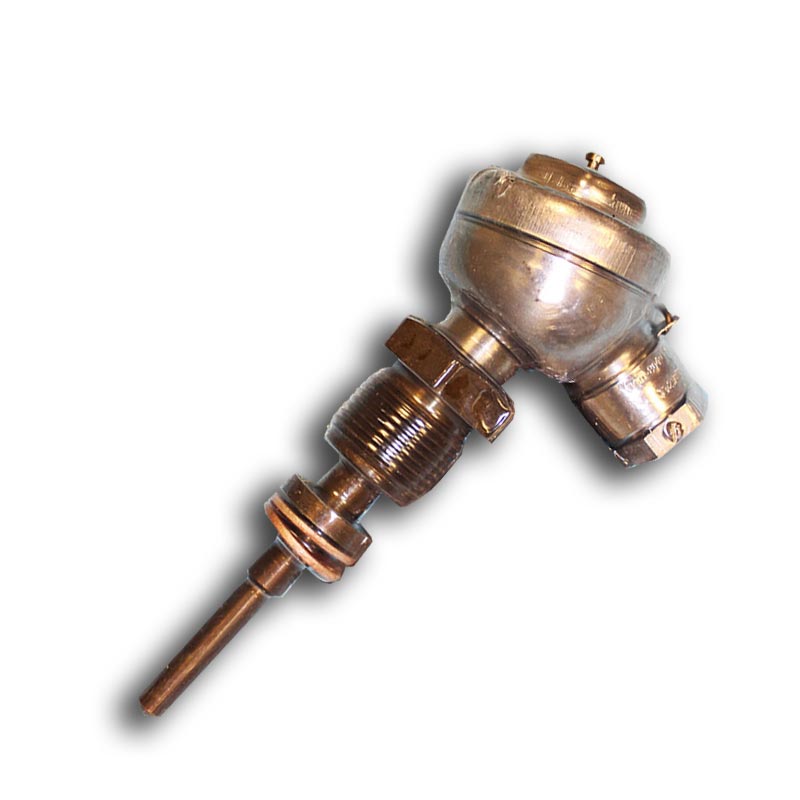

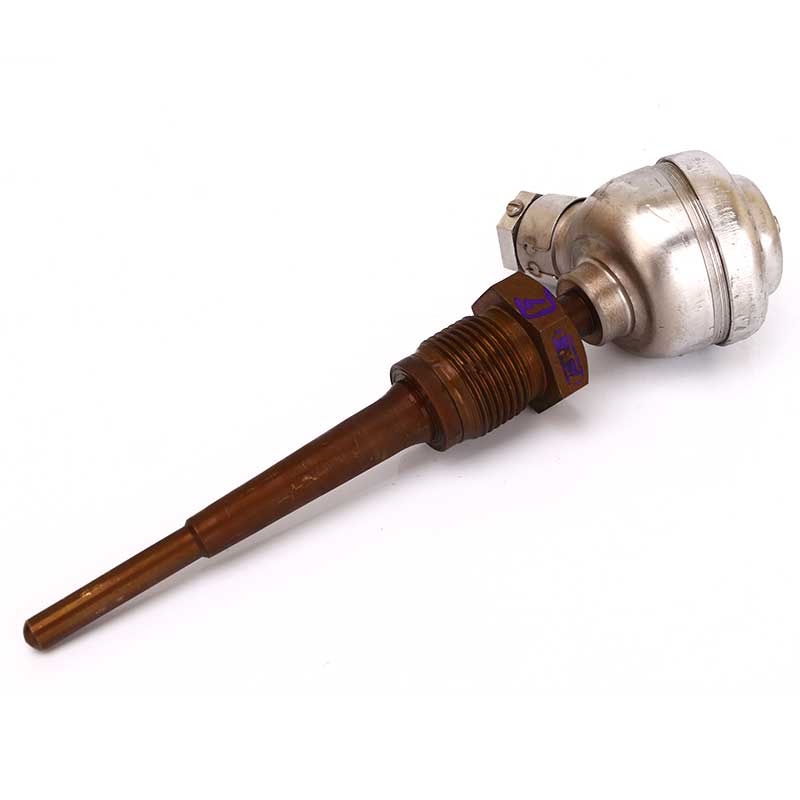

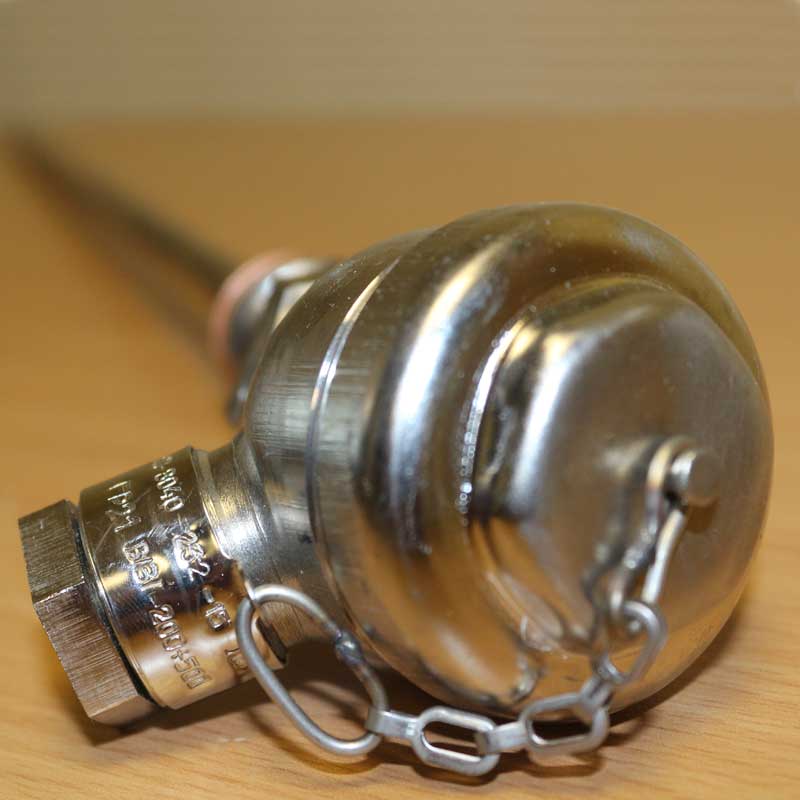

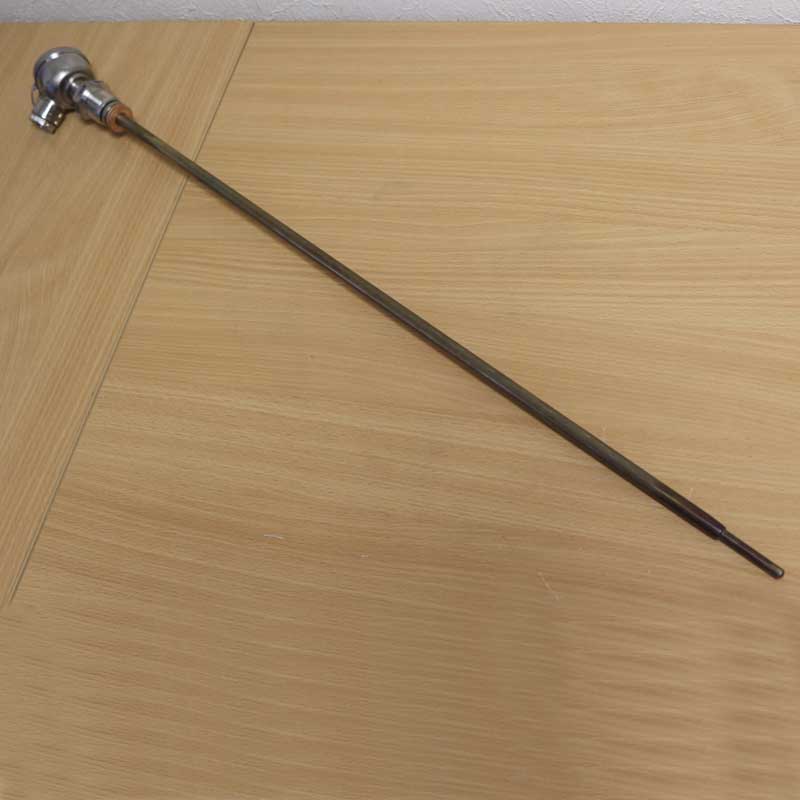

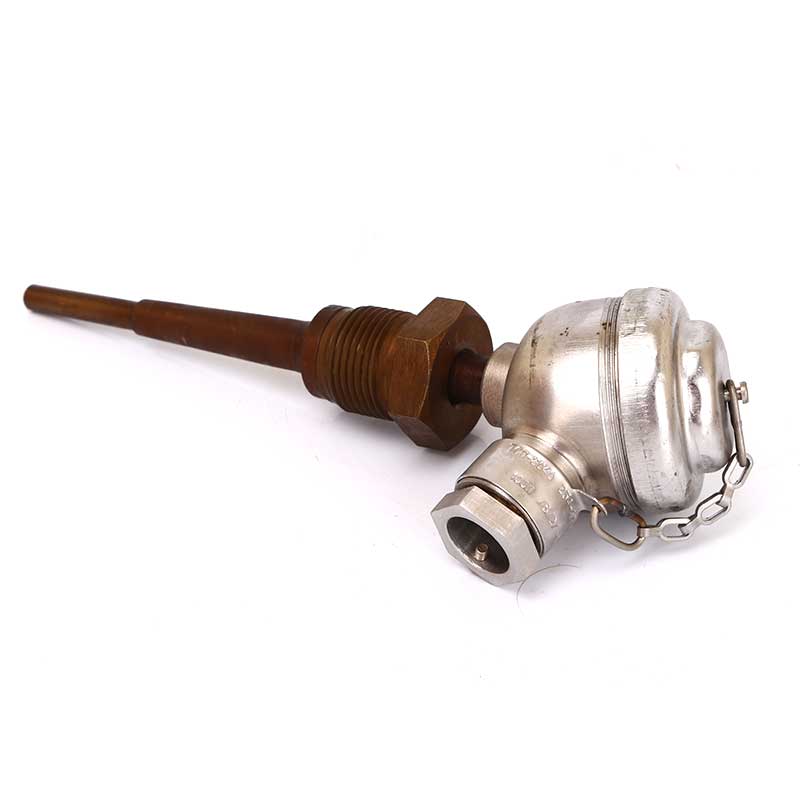

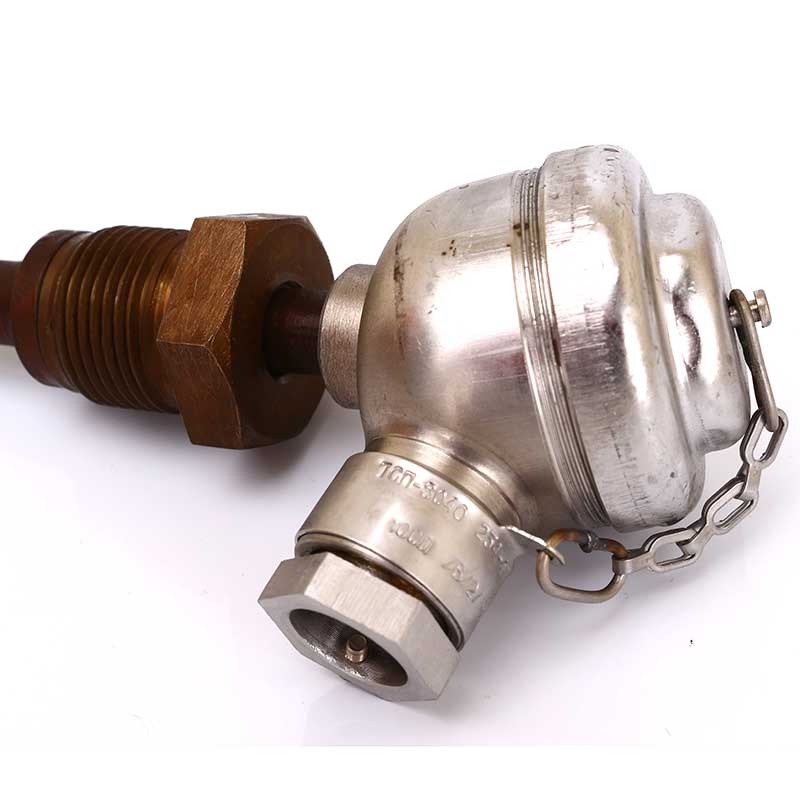

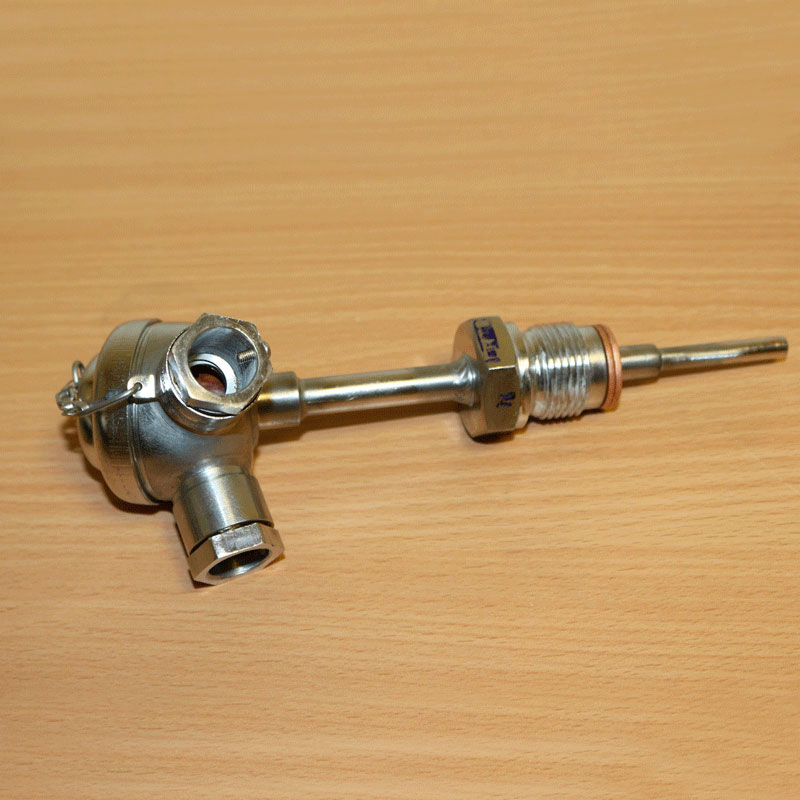

Перед нами металлическое приспособление с характерным для бронзы розовато-желтым оттенком. Его основу составляет головка с крышкой, у которых основательно скруглены все углы. Головка располагается под небольшим углом к вертикальной плоскости.

Из донной части головки выходит штуцер с гайкой и наружной резьбой. Из штуцера выходит последовательно две узких трубки. На первой трубке находится жестко закрепленная широкая шайба, а под ней две узкие свободные шайбы.

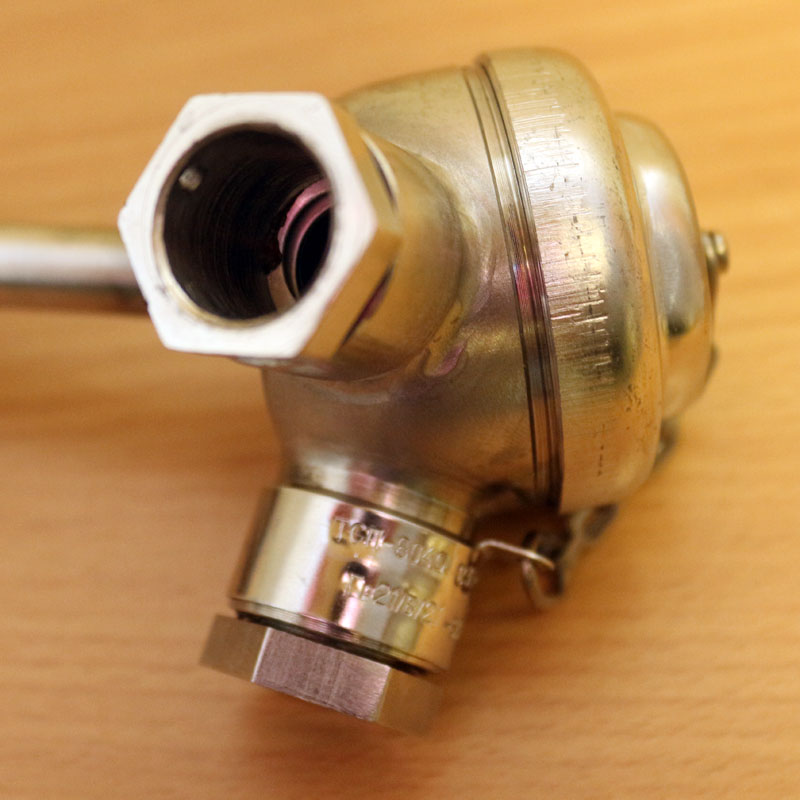

Из боковой части головки под прямым углом к первому штуцеру выходит второй штуцер.

Устройство состоит из:

  • головки;
  • крышки;
  • защитной гильзы;
  • электрода.

Принцип работы:

В работе прибора использована способность платиновой или медной спирали мгновенно изменять свое электрическое сопротивление при малейшем изменении температуры.

Номинальные параметры

ТСП-8040Р

ТСМ-8040Р

Материал

чувствительного элемента

платина

медь

арматуры

сталь 08Х18Н10Т

БрАЖМЦ9-4-4-1

сплав 3М

головки с крышкой

сталь 12Х18Н10Т

Измеряемые температуры, °С

от -200 до +500

НСХ преобразования (условное обозначение по ГОСТ 6651)

46 П

50 П

100П

50 М

Тепловая инерция, с (не выше)

6,5 ÷ 9

20

Измеряемое давление (условное), МПа

6,4

1

  • руководство по эксплуатации;
  • паспорт;
  • основание;
  • гильза;
  • плата со скобой;
  • графитная смазка;
  • одиночный комплект ЗИП.
