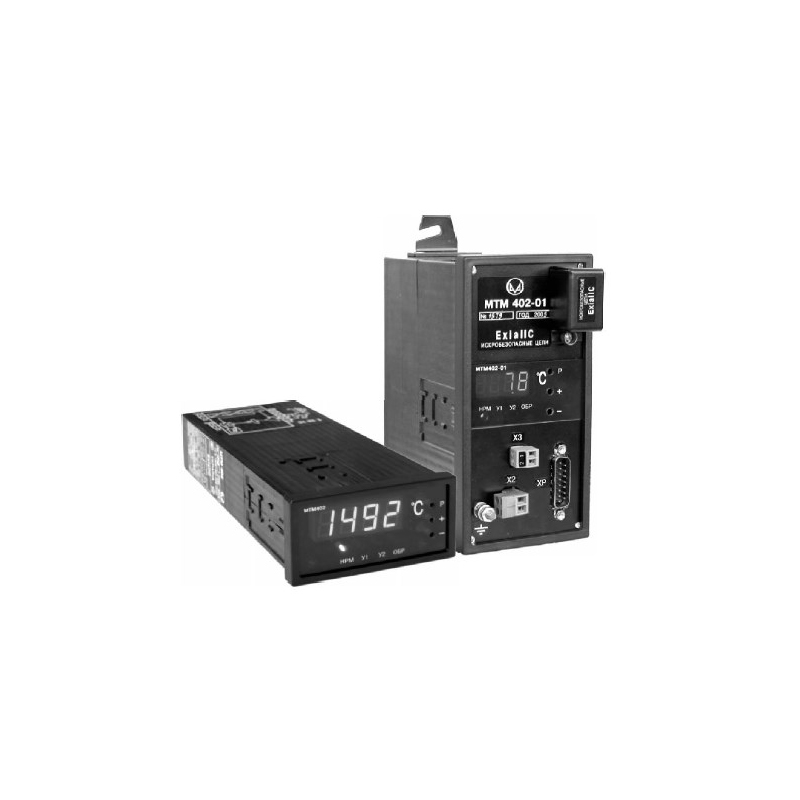

Преобразователи измерительные многопредельные МТМ402, МТМ402-01

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователи измерительные многопредельные МТМ402 предназначены для преобразования сигналов стандартных термоэлектрических преобразователей (ТП), термопреобразователей сопротивления (ТС), сигналов постоянного тока 0...5 мА, 0...20 мА, 4...20 мА и напряжения 0...100 мВ в унифицированный сигнал постоянного тока: 0...5 мА, 0...20 мА, 4...20 мА.

Основные функции

  • Искробезопасные входные цепи с маркировкой взрывозащиты "II (1) G [Ex ia Ga] IIC".
  • Подключаемые датчики: ТХК, ТХА, ТПП, ТПР, ТВР, ТЖК, ТМК, ТСП (50П, 100П), ТСМ (50М, 100М), ТНН.
  • Автоматическая компенсация термоЭДС "свободных концов" ТП.
  • Входные сигналы 0...5 мА, 0...20 мА, 4...20 мА,0...100 мВ.
  • Выходные сигналы 0...5 мА, 0...20 мА, 4...20 мА.
  • Гальваническое разделение входных и выходных цепей.
  • Двух-, трехпозиционная сигнализация достижения измеряемым параметром уставок верхнего и (или) нижнего уровня (позиционное регулирование).
  • Выход - "сухой контакт".
  • Блокировка ложных срабатываний уставок при перебоях питания и обрыве цепей ТП, ТС.
  • Сигнализация обрыва цепей ТП, ТС.
  • Цифровая индикация измеряемого параметра.
  • Индикация значений задаваемых уставок.

Характеристики

Технические характеристики
Тип Вход

Взрывозащита

входных цепей

Кол-во уставок Выходной сигнал постоянного тока Монтаж
МТМ-402

0...5 мА, 0...20 мА, 4...20 мА, 0...100 мВ

ТП, ТС

нет

есть

2 Есть

Щитовой

МТМ-4021-01

0...5 мА, 0...20 мА, 4...20 мА, 0...100 мВ

ТП, ТС

нет

есть

2 Есть Настенный

Технические характеристики

  • Напряжение питания AC 220В ±10%;
  • Потребляемая мощность, не более 5 ВА
  • Пусковой ток, не более 250 мА при 250 В
  • Диапазон рабочих температур +5...+50°С
  • Основная погрешность от ±0,25%
  • Коммутационная способность выходов сигнализации
    • DC - 150 В, 1 А
    • AC - 240 В, 1 А
  • Максимальная коммутируемая мощность
    • DC - 60 Вт
    • AC - 120 ВА

Схемы

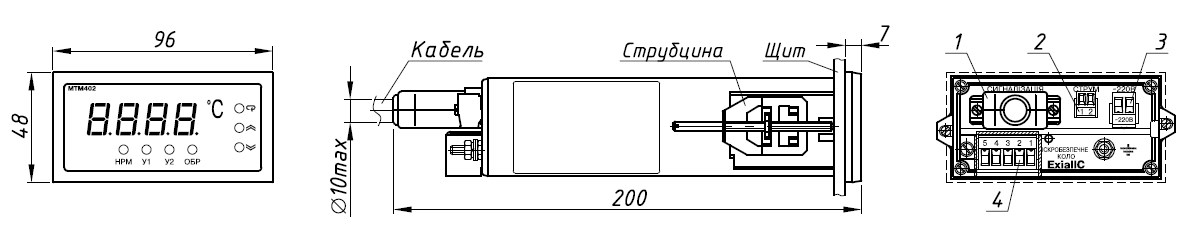

" Схема габаритных размеров преобразователя МТМ-402"

Рис.1 Схема габаритных размеров преобразователя МТМ-402

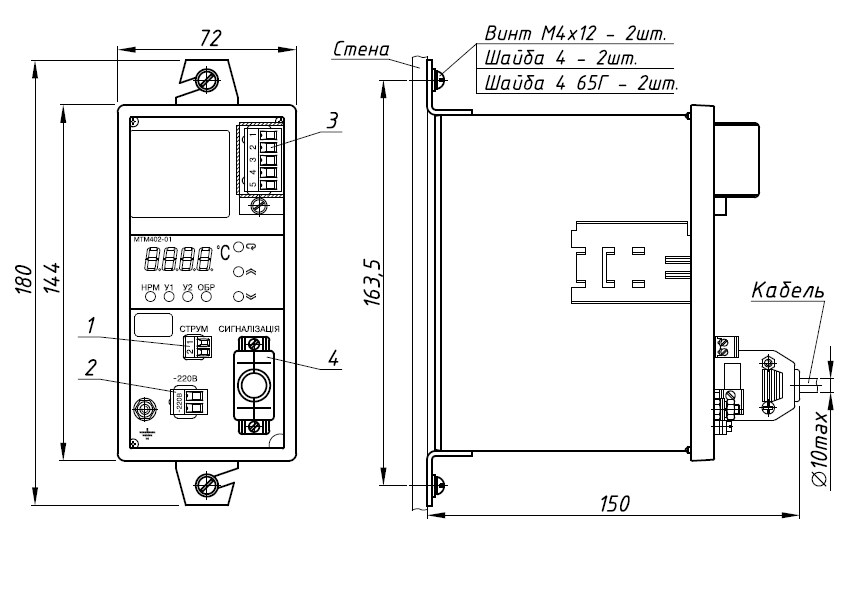

"Монтажный чертеж МТМ-402-01"

Рис.2 Монтажный чертеж МТМ-402-01
