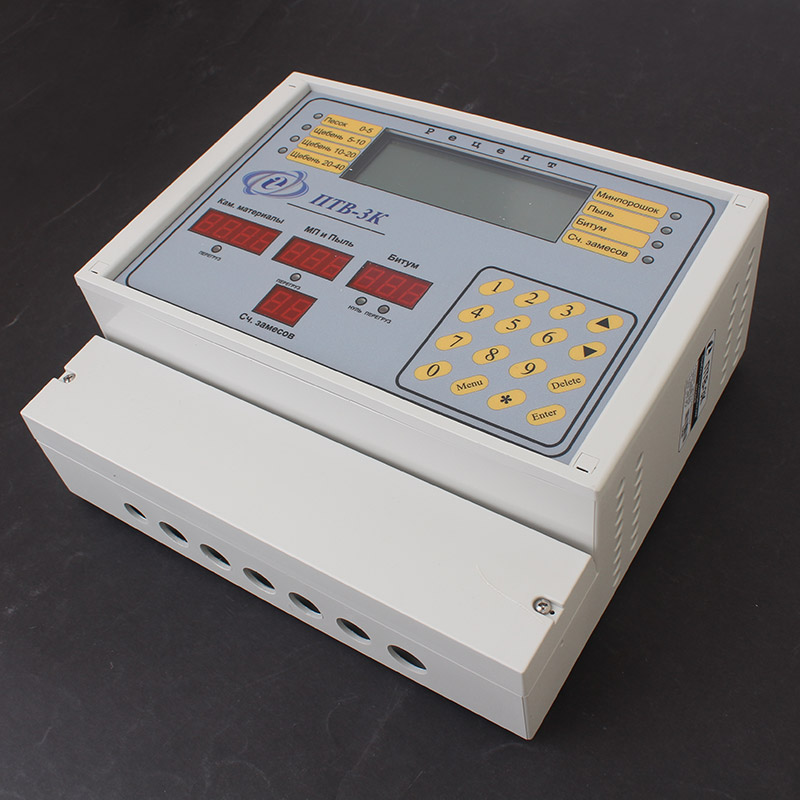

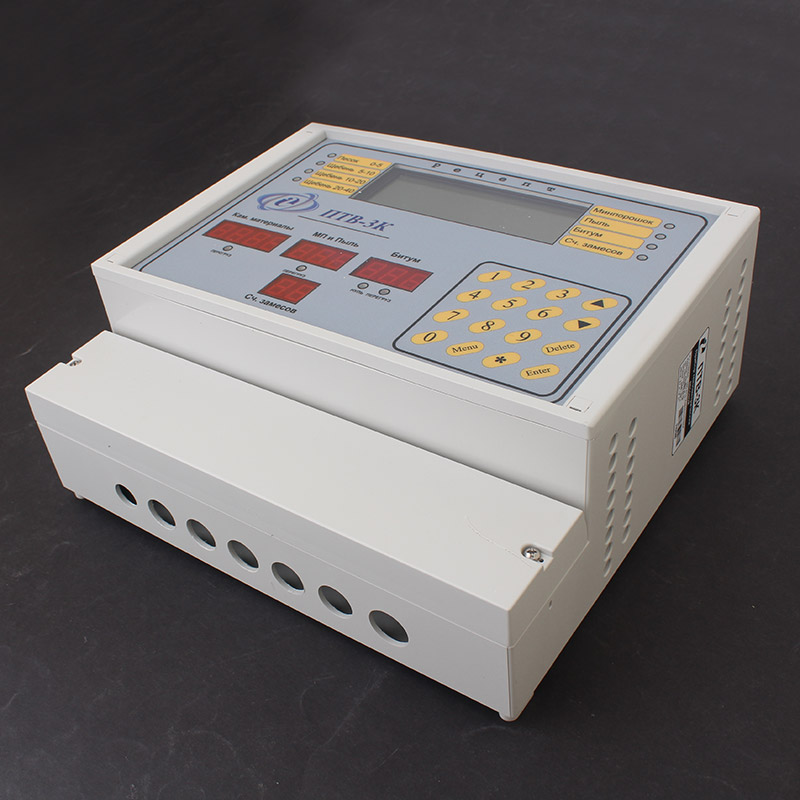

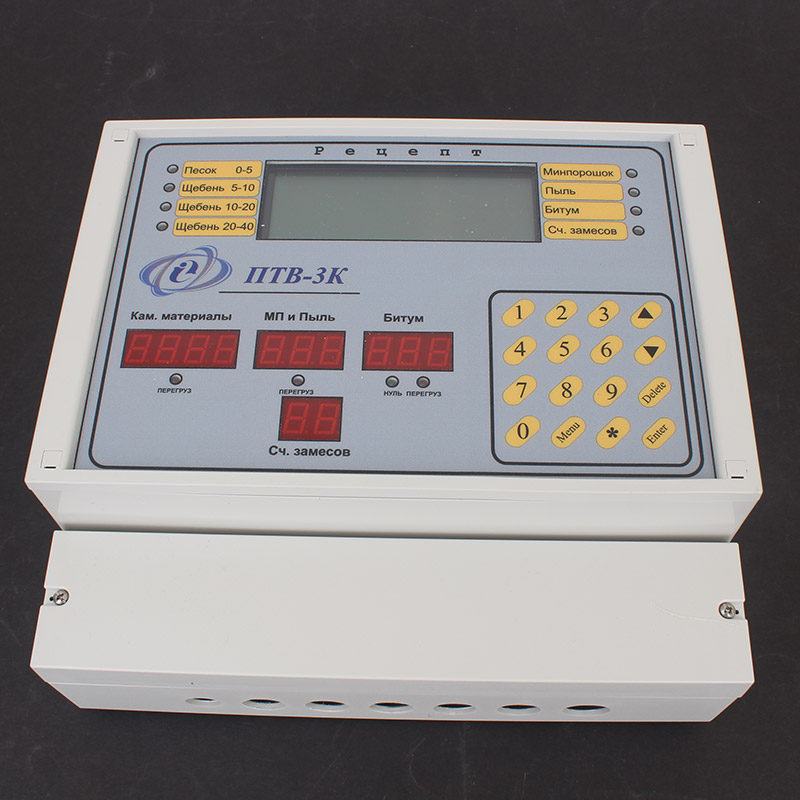

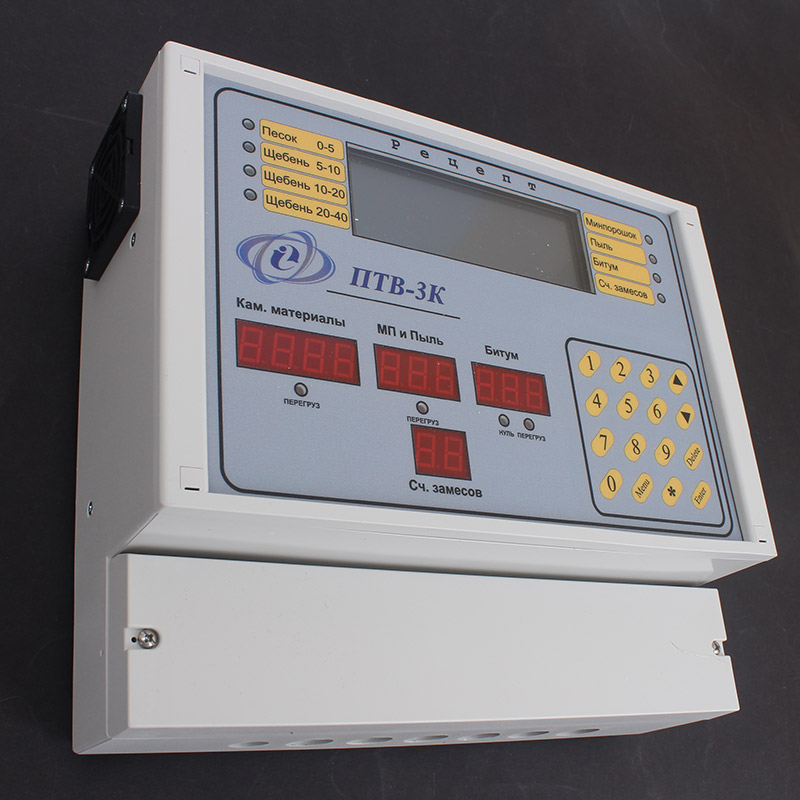

Преобразователь ПТВ-3К

Голосов: 1
Документация:
Паспорт(2.6 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь ПТВ-3К предназначен для автоматизации процесса дозирования компонентов асфальтобетонной смеси на установках ДС-168, ДС-185, КДМ-201.

Преобразователь представляет собой микропроцессорную систему управления, выполняющую в составе существующих систем автоматики асфальтосмесительных установок функции управления дозированием материалов, используемых в процессе приготовления асфальтобетонной смеси и функции отображения и регистрации важнейших технологических параметров.

Преобразователь тензометрический весовой 3-х канальный ПТБ-3К предназначен как для работы на вновь изготавливаемых установок установках, так и для модернизации эксплуатируемых а/с установок.

Основные преимущества

Преобразователь позволяет обеспечить:

  • высокий уровень производительности в течение дня;
  • постоянный уровень качества производимого асфальта;
  • предотвращение аварийных ситуаций и снижение ремонтных простоев;
  • снижение психологической нагрузки на оператора;
  • культуру и удобство обслуживания.

Функциональные возможности

Преобразователь тензометрический весовой ПТБ-3К выполняет следующие операции:

  • отображение основных параметров технологического процесса дозирования;
  • управление электрооборудованием исполнительных механизмов участка приготовления асфальта;
  • автоматическое дозирование асфальта по заданному рецепту.

Преобразователь реализует следующие функции управления процессом приготовления асфальтобетонных смесей:

  • автоматическое дозирование каменных материалов, битума, минерального порошка и пыли в соответствии с заданным рецептом;
  • автоматический подсчет выполненных замесов;
  • ввод исходных данных для приготовления асфальтобетонной смеси:
    1. вес компонентов смеси;
    2. количество замесов.
  • отображение фактических значений текущего веса компонентов асфальтобетонной смеси на жидкокристаллическом (ЖКИ) и светодиодных индикаторах.

Характеристики

Основная погрешность преобразования коэффициента передачи тензопреобразователя в цифровой код, % 0,5
Напряжение питания тензодатчика, В 9 ±0,1
Минимальное сопротивление тензодатчика, Ом 100
Тип индикации: для отображения текущего веса светодиодный
для отображения рецептуры ЖКИ
Количество разрядов цифровой индикации светодиодного индикатора: для каменных материалов 4
для минерального порошка и пыли 3
для битума 3
для счетчика замесов 2
Количество разрядов цифровой индикации ЖКИ: для каменных материалов 4
для минерального порошка и пыли 3
для битума 3
для рецепта 2
для счетчика замесов 2
Размер изображения одной цифры для светодиодного индикатора, мм 14х10
Размер изображения одной цифры для ЖКИ, мм 9х5
Тип линии связи с тензодатчиком четырехпроводная
Максимальная длина линии связи, м 100
Время установления рабочего режима, мин 3
Диапазон компенсации тарной нагрузки, % 100
Длительность цикла измерения, мкс 50
Дискретность отсчета, кг 1
Число дискретных оптоизолированных входов (220 В, ток срабатывания 2 мА) 8
Число дискретных оптоизолированных выходов (220 В при токе 5 А) 12
Число аналоговых оптоизолированных входов 3
Напряжение гальванической развязки по входам-выходам, В 500
Степень защиты IP31
Напряжение питания, В 220
Частота питающей сети, Гц 50, 60 Гц
Потребляемая мощность, В·А 30
Максимальное значение счетчика замесов 99
Габаритные размеры, мм 295х270х120
Масса, кг 3

Схемы

"Блок схема системы автоматического дозирования"

Блок схема системы автоматического дозирования

Комплектация

  1. Преобразователь тензометрический ПТБ-3К
  2. Паспорт - 1 экз.
  3. ЗИП - 1 компл.

Гарантия

Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
