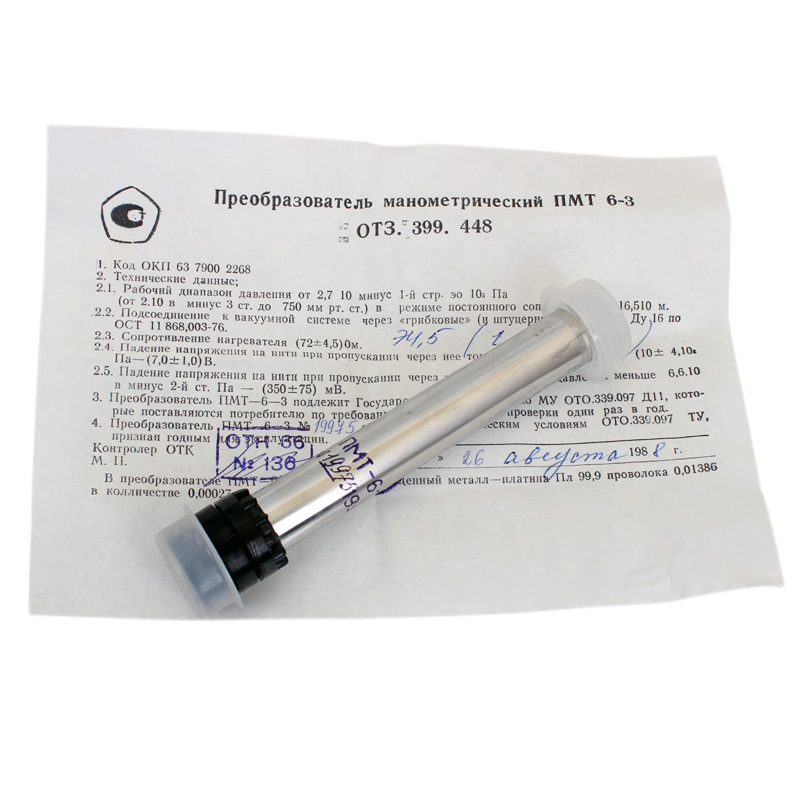

Преобразователь ПМТ-6-3М-1

Преобразователь манометрический терморезисторный ПМТ-6-3М-1 является электротехническим прибором для определения величины форовакуума.

Назначение

Изделие подготавливается для постоянного функционирования в комплекте с вакуум-датчиками ДВТ-3/0-006 и вакуумметрическими изделиями 13ВТ3-003.

Устройство и работа

Принцип действия преобразователя манометрического ПМТ-6-3М-1 основан на конвекционном эффекте. Таким образом это устройство относится к типу тепловых вакуум-датчиков.

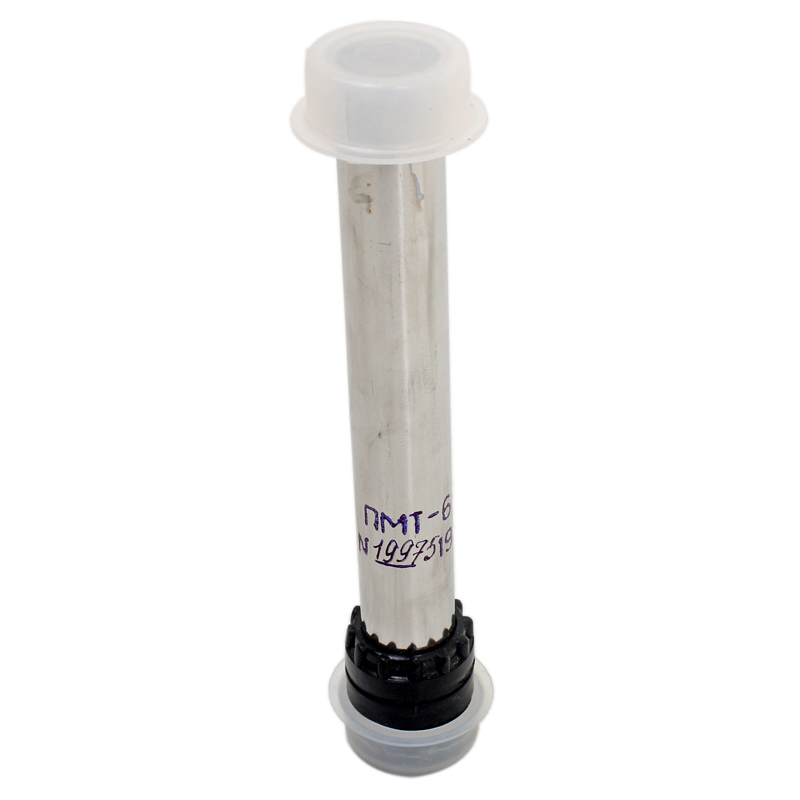

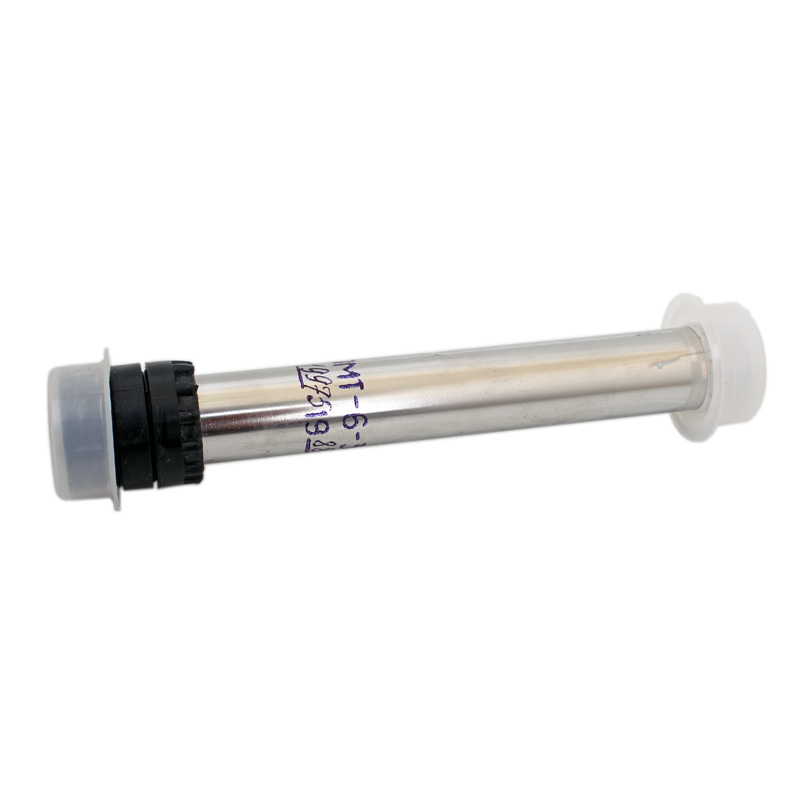

Корпус преобразователя имеет ровную цилиндрическую физическую форму и изготовлен цельно из металлического сплава. Для подсоединения преобразователя к вакуумному объему на одном из торцов корпуса имеется металлический соединитель штуцерного типа с типоразмером Ду16, оснащенный резиновым уплотнителем. На другом торце размещены выводы, подключенные к:

  • цепи накала нагревателя (на них подается ток накала),
  • электродам терморезисторной цепи (подключаются к измерительным электроцепям).

Укрросприбор (заводское название)

Преобразователь ПМТ-6-3М-1

Рабочий предел давления (минимальное)

0,27 Паскаль

Рабочий предел давления (максимальное)

100 000 Паскаль

Электросопротивление цепи нагревателя

Промежуток значений 67,5…76,5 Ом

Срок гарантийной эксплуатации

30 дней

Размер одной штуки

18х18х26х140 мм

Масса одного преобразователя

36 грамм 5 миллиграмм
