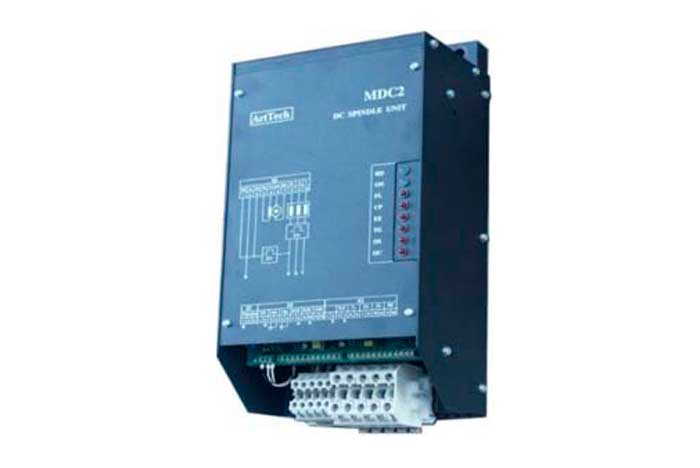

Преобразователи MDC

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователи MDC предназначены для электроприводов главного движений металлорежущих станков с ЧПУ.

Особенности

Преобразователи MDC обладают такими преимуществами:

  • Двузонное регулирование скорости.
  • Ограничение момента.
  • Самосинхронизация.
  • Система позиционирования.
  • ЦАП преобразующий задание ЧПУ из цифрового в аналоговый вид.
Технические характеристики
Тип преобразователя MDC2-5.5 MDC2-7.5 MDC2-11 MDC2-15 MDC2-18.5 MDC2-22 MDC2-30 MDC2-45 MDC2-55
Номинальное питающее
напряжение, В
3х380, 50Гц 3х380, 50Гц 3х380, 50Гц 3х380, 50Гц 3х380, 50Гц 3х380, 50Гц 3х380, 50Гц 3х380, 50Гц 3х380, 50Гц
Номинальный ток преобразователя, А 20 25 34 46 56 67(64) 160 250 250
Максимальный ток якоря, А 40 50 68 92 112 132(128) 150 200 220
Максимальное напряжение на якоре, В 400 400 400 400 400 400 400 400 400
Номинальный ток возбуждения, А 2.5(2.5; 4) 4.4 5.8(3.5) 5 3.5 6.5 6 4 8.5
Максимальное напряжение возбуждения, В 180 180 110(180) 180 180 180 180 180 180
Номинальная скоростьвращения n/min-1 1000 1000 1000 1000 1000 1000 1000 2000 600
Максимальная скорость вращения n/min-1 4500(5500, 5500) 5500 3500(4500) 4500 4500 4000 4000 4000 2500
Диапазон регулирования скорости 1:1000 1:1000 1:1000 1:1000 1:1000 1:1000 1:1000 1:1000 1:1000
Управляющее напряжение, В +/-10 +/-10 +/-10 +/-10 +/-10 +/-10 +/-10 +/-10 +/-10
Степень защиты IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20
Масса привода, кг 5.7 5.7 5.7 5.7 5.7 26 26  26.5  26.5

Эксплуатация

Оптимальными условиями для использования преобразователей MDC являются:

  • Температура окружающей среды — 0°С до 40°С,
  • Максимальная влажность воздуха при 30°С — 80%.

Окружающая среда — невзрывоопасная, не содержащая агрессивных газов и паров разрушающих металл и изоляцию.
