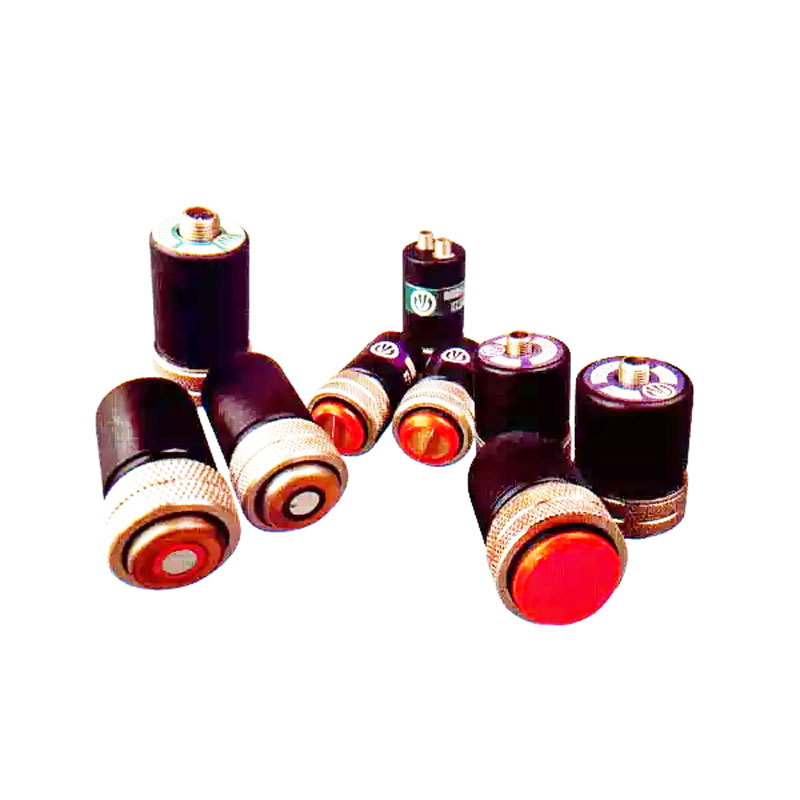

Преобразователь ПРИЗ-Д11

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь ПРИЗ-Д11 имеют начиненную пьезопреобразовательную систему, предназначаемую для работы в составе ультразвуковых дефектоскопов. Используя эти устройства в комплектации прибора по ультразвуковой диагностике материалов, можно осуществлять контроль качества:

  • Разного типа трубопроводов;
  • Листовых штампованных материалов;
  • Элементов металлоконструкций;
  • Различных металлических деталей промышленного оборудования;
  • Сварных швов и пр.

Интересные данные

Предложенные пьезоэлектрические узлы могут исполняться двух типов: совмещенные и раздельно совмещенные. В состав комплектации устройств ПРИЗ-Д11 включаются пьезоэлектрические датчики, рассчитанные на работу на частоте 1,25 МГц, 2,5 МГц, 5 МГЦ и 10 МГц.

Принцип работы преобразователя ПРИЗ-Д11

В основу работы устройства заложен принцип преобразования акустических волн в электрические сигналы и в обратной последовательности. При помощи пьезоэлектрического датчика, установленного в дефектоскоп можно генерировать УЗ-волну, направляемую в исследуемый объект и принимать отраженный сигнал с последующем его преобразованием в электрические импульсы, анализ которых и проводится при помощи электронного блока дефектоскопа.

Технические условия использования устройств

Преобразователь ПРИЗ-Д11 созданы для работы с материалами или предметами, которые содержат в себе и создают скорость УЗ-волны за секунду с минимальным размером в 2 240 метров до максимального размера 6 700 метров. Предел допустимого затухания на частотном показателе 2,5 МГц должен составлять не больше 3,8999 дБ на см. К исследованию с помощью этих устройств допускаются материалы с шероховатостью поверхности не больше 200 мкм и радиусом кривизны не менее 25 мм.

Эксплуатационные условия

По своему исполнению устройства имеют пыле- и водозащищенный корпус, отличаются высокой устойчивостью к вибрациям и механическим воздействиям. Пьезоэлектрические датчики рассчитаны на эксплуатацию в режиме температур от -300С до +550С. Относительная влажность воздушной среды не должна превышать 98% при Т=300С.

Характеристики

Характеристики

Значения

Соотношение сигнал/шум:

не меньше 16 дБ

Величина, на которую отклоняется эхо-сигнал от дефекта относительного стандартного размера:

±4 дБ

Эхо-импульс может отклониться по эффективной частоте от стандартных размеров:

±10%

Эффективные частоты преобразователя:

1.25 МГц; 2.5 МГц; 5.0 МГЦ; 10.0 МГц

Габаритные параметры (в зависимости от исполнения):

32×48 мм;

26×50 мм;

26×55 мм

Вес устройства (в зависимости от модификации):

40/50/80 г

Средний эксплуатационный срок:

72 месяца
