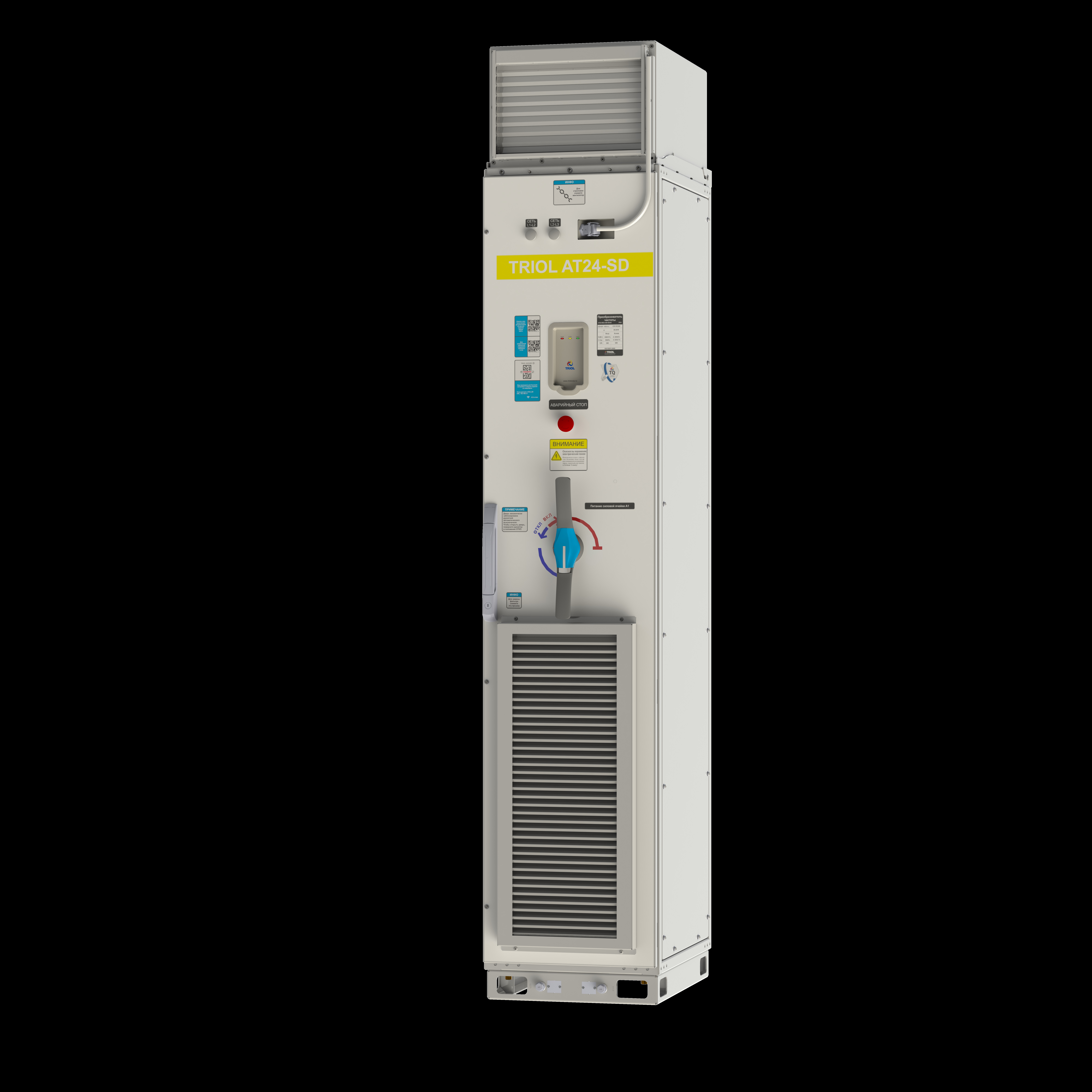

Преобразователь частоты АТ24 Линия Н (660)

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Преобразователь частоты АТ24 Линия Н (660) — Простое и функциональное решение для управления асинхронными электродвигателями насосов

  • мощное и надежное решение для мощных двигателей;
  • возможна установка в машинном отделении без применения шкафов;
  • язык насосов (°C, Па, Атм, Гц);
  • встроенный ПИД-регулятор технологического параметра;
  • поддержка аналоговых датчиков, термопар РТС, датчиков состояния двигателя и механизма;
  • векторное управление в замкнутой системе с обратной связью по скорости;
  • векторное управление в разомкнутой системе без обратной связи по скорости;
  • скалярное управление;
  • поддержка управления многонасосных станций «Автовентиль»;
  • поддержка управления несколькими двигателями «Каскадный контроллер»;
  • защита от несанкционированного доступа.

Характеристики

Серия АТ24
Тип продукта Преобразователь частоты для насосных применений
Линия H (Pump)
Имя устройства АТ24-***-660-H*****
Назначение изделия Асинхронные и вентильные двигатели
Напряжение питания 3х660 (-15% ..+10%)
Частота питания 50 (60) Гц
Фильтр ЭМС Внешний
Дроссель ЗПТ Встроенный
Вариант пульта графический дисплей, 160Х160 точек, диагональ 3"
Корпус Металлический, IP54
Коэффициент мощности > 0,93
Законы управления линейная зависимость U/f
квадратичная зависимость U/f
программируемая зависимость U/f
Тормозной резистор Внешний
Частота ШИМ/ Базовая частота ШИМ 2 — 10 кГц/ 2 кГц
Диапазон частот для различных двигателей 0 — 400 Гц
Диапазон скорости 1:1000 в замкнутой системе с импульсным датчиком скорости
1:100 в разомкнутой системе
Точность поддержания скорости
(статическая)
± 2 % номинальной скорости в замкнутой системе
± 5 % номинальной скорости в разомкнутой системе
Точность крутящего момента ± 5 % в замкнутой системе
± 10 % в разомкнутой системе
Характеристики перегрузки 120 % от номинального значения в течение 120 с, время усреднения —10 мин
Асинхронный профиль
управления двигателем
векторное управление в замкнутой системе с обратной связью по скорости
векторное управление в разомкнутой системе без обратной связи по скорости
управление соотношением напряжение/частота U/F (скалярное управление)
Регулировка цикла ПИД регулятор
Компенсация скольжения Реализовано
Локальная сигнализация работа, готовность, авария — зеленый, желтый и красный светодиоды соответственно
Изоляция Изолированы цепи управления;
изолированы пользовательские цепи
Питание 10 В DC ± 2 %, ток не более 30 мA,
24 В, 300 мА
Количество аналоговых входов 2
Тип аналоговых входов программируемые 4..20 мА, 0..5 мА, 0..10 В
Период дискретизации 4 мс
Количество аналоговых выходов 1
Тип аналогового выхода программируемый 4..20 мА, 0..5 мА, 0..10 В
Количество дискретных выходов 4 релейных выхода
Тип дискретного выхода 2 выхода переключающего типа 250 VAC, 1A
2 выхода нормально разомкнутого типа 250 VAC, 1A
Количество дискретных входов 8
Тип дискретного входа 24 В, входное сопротивление: около 4 кОм
PTC датчик, переключение
при сопротивлении 3 кOм/1,8кОм.
аварийный стоп
Логика дискретного входа 6 дискретных входов PNP либо NPN (выбирается пользователем путем перестановки джампера)
2 дискретных входа произвольной полярности
Ускорение и замедление S-образные темпы разгона/торможения, линейная настраиваемая
Тип защиты силовой ключ (U,V,W,T)
МТЗ аппарат (U,V,W) / МТЗ программ (U,V,W)
температура ключей
Ud max/ Ud min
обрыв одной или нескольких фаз
перегрев тормозного резистора
перегруз двиг. /перегрев двиг.
Электрическая прочность для силовых цепей, а также вспомогательных цепей, имеющих электрическую связь с силовой цепью — 2500 В
Сопротивление изоляции > 1 MОм
Дискретность выходной частоты 0.1 Гц
Коммуникационный порт протокола Modbus
Физический интерфейс 2 проводной RS-485 для Modbus
Передача кадров RTU для Modbus
Скорость передачи данных 115200 bps
1200 — 250000 bps
до 1 мбит
Формат данных 8 бит 1 стоп бит , четности нет
Количество адресов 1..255 адресов для Modbus
Метод доступа Slave
Варианты управления модуль Bluetooth или модуль Wi-Fi
Окружающая среда
Электромагнитная совместимость EN 55011 класс A, группа 2, МЭК/EN 61800-3, категория С3
С доп. ЭМС фильтром, EN 55011 класс А, группа 1, МЭК/EN 61800-3, категория С2
Относительная влажность 80 % при температуре +25 °С (без конденсации)
Температура окружающего воздуха
при эксплуатации/ при хранении
-20….+40 °C / -40….+50 °C (с регулируемой влажностью)
Высота над уровнем моря до 1000 м
Стандарты ГОСТ 24607-88, ГОСТ 13109-97, ГОСТ 15150-69, ГОСТ14254-96, ГОСТ 17516.1-90, ГОСТ 12.1.044-89, EN 61800-3:2004, EN 55011, EN 61000-6 3/4

Модификации

Модельный ряд

Тип АТ24 Номинальная мощность двигателя, кВт Номинальный ток силовой цепи,
А
Полная выходная мощность ПЧ,
кВА
5К5 5,5 11 7,5
7К5 7,5 15 10
11К 11,0 22 15
15К 15,0 30 18
18К 18,0 36 22
22К 22,0 45 28
30К 30,0 60 38
37К 37,0 75 45
45К 45,0 90 56
55К 55,0 110 72
75К 75,0 150 100
90К 90,0 180 125
М11 110,0 220 145
М13 130,0 260 175
М16 160,0 320 210
М20 200,0 400 260
М25 250,0 500 330
М32 320,0 640 400
М40 400,0 800 500
