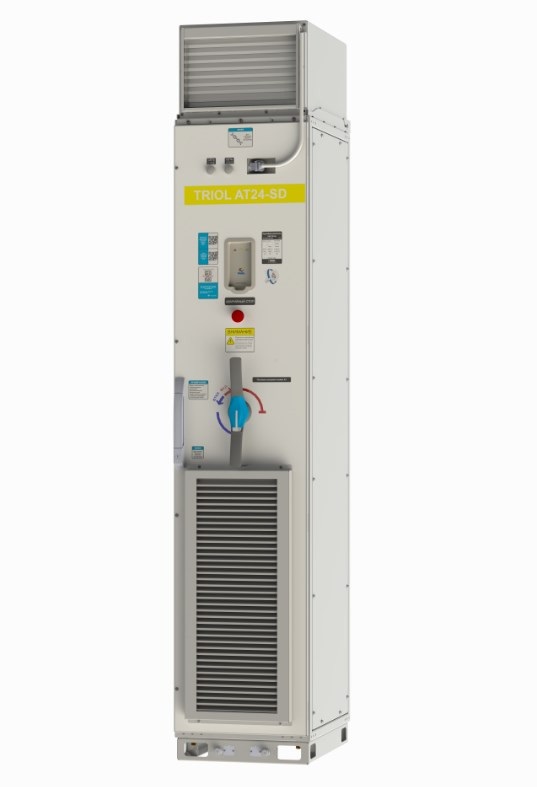

Преобразователь частоты АТ24 Линия С

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь частоты АТ24 Линия С — Плавная и надежная работа ваших насосов!

  • привлекательный дизайн;
  • электромагнитная совместимость категории С3;
  • язык насосов (°C, Па, Атм, Гц);
  • встроенный ПИД-регулятор технологического параметра;
  • поддержка аналоговых датчиков, термопар РТС;
  • векторное управление в замкнутой системе с обратной связью по скорости;
  • векторное управление в разомкнутой системе без обратной связи по скорости;
  • скалярное управление;
  • поддержка управления многонасосных станций «Автовентиль»;
  • поддержка управления несколькими двигателями «Каскадный контроллер»;
  • удобный съемный пульт.

Характеристики

Серия АТ24
Тип продукта Преобразователь частоты насосного применения
Линия С (Насос)
Имя устройства АТ24-***-380-С*****
Назначение изделия Асинхронные и вентильные двигатели
Напряжение питания 3х380 (-15% ..+10%)
Частота питания 50 Гц ± 5 %
Фильтр ЭМС Встроенный
Дроссель ЗПТ Встроенный
Вариант пульта Графический Дисплей, 160Х160 точек, диагональ 3"
Корпус Пластиковый, IP20
Дискретность изменения частоты задания 0,1 Гц
Частота на выходе 0..400 Гц
Тормозной резистор Внешний
Частота ШИМ/ Базовая частота ШИМ 2 — 10 кГц/ 5 кГц
Коэффициент мощности > 0,95
Диапазон скорости 1:1000 в замкнутой системе с импульсным датчиком скорости
1:100 в разомкнутой системе
Точность поддержания скорости
(статическая)
± 0,01 % номинальной скорости в замкнутой системе
± 10 % номинальной скорости в разомкнутой системе
Точность крутящего момента ± 5 % в замкнутой системе
± 10 % в разомкнутой системе
Характеристики перегрузки 220 % — 2 секунды, 150 % — 60 секунд при окружающей температуре не более 50 °C
Способ управления АД - Векторное управление в замкнутой системе с обратной связью по скорости;
- Векторное управление в разомкнутой системе без обратной связи по скорости;
- Управление соотношением напряжение/частота U/F (скалярное управление);
Метод регулирования поддерживаемых параметров ПИД регулятор
Компенсация скольжения Реализовано в режиме скалярного управления двигателем
Локальная сигнализация Работа, готовность, авария — зеленый, желтый и красный светодиоды соответственно
Изоляция Изолированы цепи управления
изолированы пользовательские цепи
Питание 10 В DC, ± 2 % ток не более 30 мA, 24 В, 300 мА
Количество аналоговых входов 2
Типы аналоговых входов Программируемые 4..20 мА, 0..5 мА, 0..10 В
Период дискретизации 4 мс
Количество аналоговых выходов 1
Тип аналогового выхода Программируемый 4..20 мА, 0..5 мА, 0..10 В
Количество дискретных выходов 4 релейных выхода
Тип дискретного выхода 2 выхода переключающего типа
2 выхода нормально разомкнутого типа
Количество дискретных входов 8
Тип дискретного входа 24 В, входное сопротивление: ~ 4 кОм
Один вход для обработки сигнала PTC датчика, переключение при сопротивлении 3 кOм/1,8 кОм
аварийный стоп
Логика дискретного входа 2 дискретных входа произвольной полярности
Ускорение и замедление S-образные темпы разгона/торможения, линейная настраиваемая
Тип защиты Защита силовых модулей от сверхтоков (U, V, W, T)
МТЗ (максимальная токовая защита) ( по фазам U, V, W)
Защита при превышении температуры силовых ключей
Защита при повышении или понижении напряжения в ЗПТ (Ud max/ Ud min)
Защита при обрыве одной или нескольких фаз
Защита тормозного резистора от перегрева
Защита двигателя от перегрузки/перегрева
Электрическая прочность для силовых цепей, а также вспомогательных цепей, имеющих электрическую связь с силовой цепью — 2500 В
Сопротивление изоляции > 1 MОм
Дискретность выходной частоты 0,1 Гц
Коммуникационный порт протокола Modbus
Физический интерфейс 2 проводной RS-485 для Modbus
Протокол обмена RTU для Modbus
Скорость передачи данных 2400 — 250000 bps
Формат данных 8 бит 1 стоп бит , четности нет
Количество адресов 1..255 адресов для Modbus
Метод доступа "Slave"
Опции управления Модуль Bluetooth или модуль Wi-Fi
Окружающая среда
Электромагнитная совместимость Встроенный фильтр ЭМС обеспечивает EN 55011 класс A, группа 2, МЭК/EN 61800-3, категория С2
Относительная влажность 95 %
Температура окружающего воздуха
при эксплуатации/ при хранении
-20…+40 °C
Высота над уровнем моря до 1000 м
Стандарты ГОСТ 24607-88, ГОСТ 13109-97, ГОСТ 15150-69, ГОСТ14254-96, ГОСТ 17516.1-90, ГОСТ12.1.044-89, EN 61800-3:2004, EN 55011, EN 61000-6 3/4

Модификации

Модельный ряд
Тип АТ24 Номинальная мощность двигателя, кВт Номинальный ток силовой цепи, А Полная выходная мощность ПЧ, кВА
5К5 5,5 11 7,5
7К5 7,5 15 10
11К 11,0 22 15
15К 15,0 30 18
18К 18,0 36 22
22К 22,0 45 28
30К 30,0 60 38
37К 37,0 75 45
45К 45,0 90 56
55К 55,0 110 72
