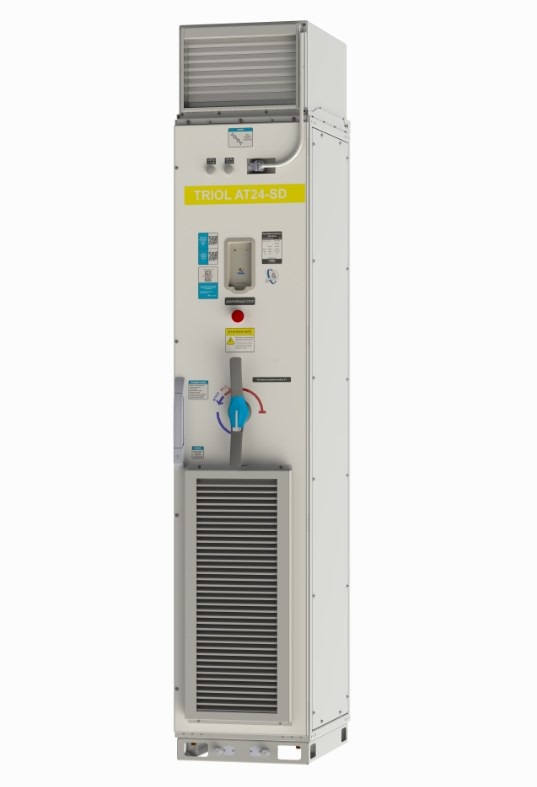

Преобразователь частоты АТ24 Линия 4
Серия:
Описание
Преобразователь частоты АТ24 Линия 4 — Многофункциональное и гибкое решение в системах кондиционирования и вентиляции
- перегрузочная способность – 150 % в течении 10 с, 120 % в течении 60 с;
- 3 типа управления:
- U/F,
- бездатчиковый вектор в контуре скорости,
- бездатчиковый вектор в контуре момента,
- измерение параметров двигателя без вращения и с вращением;
- торможение постоянным током;
- линейные и S-образные темпы;
- электромагнитная совместимость категории С3;
- автоматическая оптимизация энергопотребления;
- адаптивные кривые разгона;
- векторное управление АД без ОС;
- маленький вес и удобный механический монтаж.
Характеристики
| Серия | АТ24 |
| Тип продукта | Преобразователь частоты для HVAC применения |
| Линия | 4 (HVAC) |
| Имя устройства | АТ24-***-380-4***** |
| Назначение изделия | Асинхронные и вентильные двигатели |
| Напряжение питания | 3х380 В (-15 % ..+10 %) |
| Частота питания | 50 Гц (-15 % ..+10 %) |
| Фильтр ЭМС | Встроенный |
| Дроссель ЗПТ | Внешний, опциональный |
| Вариант пульта | Графический дисплей |
| Корпус | Пластиковый, IP20 |
| Дискретность изменения частоты задания | 0,1 Гц |
| Коэффициент мощности | > 0,95 |
| Тормозной резистор | Внешний |
| Частота ШИМ/ Базовая частота ШИМ | 1..15 кГц |
| Диапазон задания выходной частоты | 0 — 400 Гц |
| Диапазон скорости | 1:1000 в замкнутой системе с импульсным датчиком скорости 1:100 в разомкнутой системе |
| Точность поддержания скорости (статическая) |
± 0,01 % номинальной скорости в замкнутой системе ± 10 % номинальной скорости в разомкнутой системе |
| Точность крутящего момента | ± 5 % в замкнутой системе ± 10 % в разомкнутой системе |
| Характеристики перегрузки | 120 % — 60 секунд при окружающей температуре не более 50 °С |
| Профиль управления двигателем | Векторный/скалярный |
| Регулировка цикла | ПИД регулятор |
| Компенсация скольжения | Реализовано |
| Локальная сигнализация | работа, готовность, авария — зеленый, желтый и красный светодиоды соответственно |
| Изоляция | Изолированы цепи управления; изолированы пользовательские цепи |
| Питание | 10 В DC, ± 2 % ток не более 30 мA, 24 В, 300 мА |
| Количество аналоговых входов | 1 |
| Тип аналогового входа | программируемые 4..20 мА, 0..5 мА, 0..10 В |
| Период дискретизации | 4 мс |
| Количество аналоговых выходов | 2 |
| Тип аналогового выхода | программируемый 4..20 мА, 0..5 мА, 0..10 В |
| Количество дискретных входов | 7 |
| Тип дискретного выхода | 2 выхода переключающего типа 250 VAC, 1 A 2 выхода нормально разомкнутого типа 250 VAC, 1 A |
| Количество релейных выходов | 2 |
| Тип дискретного входа | 24 В, входное сопротивление: около 4 кОм PTC датчик, переключение при сопротивлении 3 кOм/1,8 кОм аварийный стоп |
| Логика дискретного входа | 2 дискретных входа произвольной полярности |
| Ускорение и замедление | 0,1...3600 с |
| Тип защиты | МТЗ аппарат (U,V,W) / МТЗ программ (U,V,W) Ud max/ Ud min обрыв одной или нескольких фаз индикатор заряда ЗПТ |
| Электрическая прочность | для силовых цепей, а также вспомогательных цепей, имеющих электрическую связь с силовой цепью — 2500 В |
| Сопротивление изоляции | > 1 MОм |
| Ограничение тока | в двигательном и генераторном режимах |
| Коммуникационный порт протокола | Modbus |
| Физический интерфейс | 2 проводной RS-485 для Modbus |
| Передача кадров | RTU для Modbus |
| Скорость передачи данных | 115200 bps 1200 — 250000 bps до 1 мбит |
| Формат данных | 8 бит 1 стоп бит , четности нет |
| Количество адресов | 1..255 адресов для Modbus |
| Метод доступа | Slave |
| Торможение | торможение постоянным током комбинированное торможение |
| Допустимая длина кабеля до двигателя (без синусного фильтра) | макс. 30 м (экран.)/макс. 50 м (неэкран) |
| Электромагнитная совместимость | EN 55011 класс A, группа 2, МЭК/EN 61800-3, категория С2 с доп. ЭМС фильтром, EN 55011 класс В, группа 1, МЭК/EN 61800-3, категория С1 |
| Относительная влажность | 80 % при температуре 25 ºС (без конденсации) |
| Температура окружающего воздуха при эксплуатации/ при хранении |
-20….+50 °C / -40….+50 °C (с регулируемой влажностью) |
| Высота над уровнем моря | до 1000 м |
| Стандарты | ГОСТ 24607-88, ГОСТ 13109-97, ГОСТ 15150-69, ГОСТ14254-96, ГОСТ 17516.1-90, ГОСТ12.1.044-89, EN 61800-3:2004, EN 55011, EN 61000-6 3/4 |
Модификации
| Тип АТ24 | Номинальная мощность двигателя, Вт | Номинальный ток силовой цепи, А |
Полная выходная мощность ПЧ, кВА |
| 370 | 370 | ||
| 750 | 750 | ||
| 1К5 | 1500 | ||
| 2К0 | 2000 | ||
| 3К0 | 3000 | ||
| 3К7 | 3700 | ||
| 4К0 | 4000 | ||
| М32 | 315,0 | 640 | 400 |
| М40 | 400,0 | 800 | 500 |
