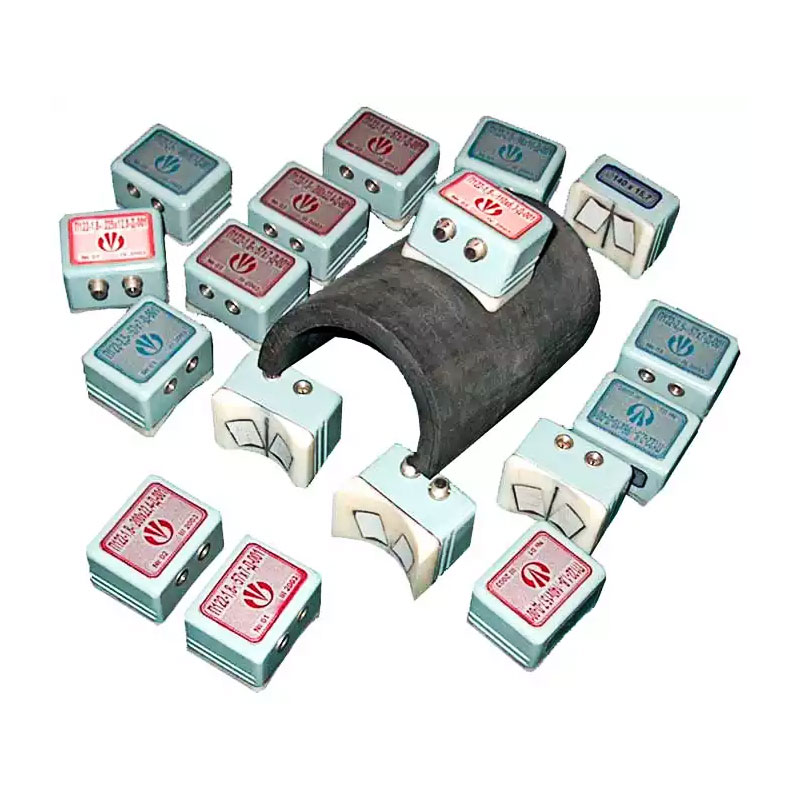

Преобразователь ПРИЗ-Д8

Преобразователь ПРИЗ-Д8 в принципе является датчиком-преобразователем ультразвуковых волн в электрические импульсы и наоборот. Предложенные пьезоэлектрические устройства предназначаются для комплектации дефектоскопических систем, используемых для контроля цельных материалов и сварных швов.

Применение преобразователей ПРИЗ-Д8

Предлагаемый преобразователь ПРИЗ-Д8 служит на использование в качестве элементов, которые обеспечивают контроль распространения ультразвуковой волны в пластике. Благодаря этой особенности, эти пьезоэлементы успешно применяются для исследований на предмет наличия дефектов полиэтиленовых труб, используемых для создания газораспределительных магистралей. При помощи датчиков можно контролировать качество как стенок труб, так и сварочный шов в местах их стыковки.

Особенности использования

Пьезодатчики рассчитаны на работу в среде, температура которой не выходит за диапазон значений -300С ÷ +500С. Элементы могут устанавливаться в любой тип дефектоскопов, которые работают на частотах 1,25 МГц и 1,8 МГц.

Отличительной особенностью преобразователей этого типа является возможность контроля как тонких (толщина стенки <10 мм), так и толстых (толщина стенки >10 мм) полиэтиленовых труб. При помощи предложенных датчиков можно выявлять дефекты, которые по размерам эквивалентны плоскодонным отражателям с размером 0,8 мм÷4,6 мм.

Принцип работы пьезоэлементов

Пьезодатчики ПРИЗ являются наклонными, раздельно-совмещенными преобразователями контактного типа. Принцип работы датчика основан на возможности преобразования акустической волны в высокочастотные электрические импульсы, а также в обратной последовательности – из электрического сигнала в звуковой. При наличии в материалах дефектов изменяется ход УЗ-волны, появляются отраженные волны, по которым можно определять размер дефектной области.

Параметры

Значения

Величина эффективной частоты используемого эхо-импульса:

1.25 МГц или 1.8 МГц

Величина контролируемого диаметра поверхности трубы:

от 50 мм до 315 мм

(зависит от модификации датчика)

Контролируемая толщина:

от 3 мм до 25 мм

Коэффициент соотношения сигнал/шум:

не меньше 16 дБ

Средний эксплуатационный срок:

3 года

Значения температур в рабочей зоне:

от -100С до +500С
